[Webinar/data]測定精度を極める!工業計測アナログ回路塾
OPアンプの基礎からノイズ・誤差対策,信号処理,基板設計,補正処理の検証まで
- 開催日:8月6日~10月15日 第1・第3水曜LIVE受講 / 翌日より3日間録画受講可
- 講師:著者:中村 黄三
- 企画編集・主催:ZEPエンジニアリング株式会社
お申し込み
下記スケジュール表のボタンを押すて,必要事項の入力をお願いいたします.
お申込み前にご理解いただきたいこと
- 本セミナは,全6回(各回90分)のコースで,受講料は合計39,600円(税込)です.
- 上記の時間は,LIVEセミナの開始・終了時間です.録画受講も可能です.お申し込みいただいた方には,各回の録画をLIVEセミナ開催後にご案内します(視聴期間:3日間).
- 本セミナでは「Zoomミーティング形式」を使用します.講師による説明終了後,音声での質疑応答や意見交換が可能です.
- 本セミナの最小催行人数は5名です.
- 5名以上の団体でのお申込みをご希望の場合は,info@zep.co.jp までお問い合わせください.
- 本セミナを予定どおり開催する場合,開催日の3日~1週間前を目安にお支払い方法をご案内いたします.企業・教育機関の方には,請求書による後払いにも対応しております.事前に見積書が必要な場合は,info@zep.co.jp までお問い合わせください.
- 本セミナには,LTspiceによる回路データおよびExcelによる設計用スプレッドシートが付属されます.
- 講義テキスト,回路・設計データ類は,LIVEセミナ当日に配布いたします.
学ぶこと
あらまし
「新人技術者のためのエレクトロニクス・オンライン塾」シリーズは,現場経験豊富なベテラン技術者が,豊富な資料や設計データを用いて,設計に不可欠な実践ノウハウを短期間で効率よく伝授する,少人数制のオンライン講座です.

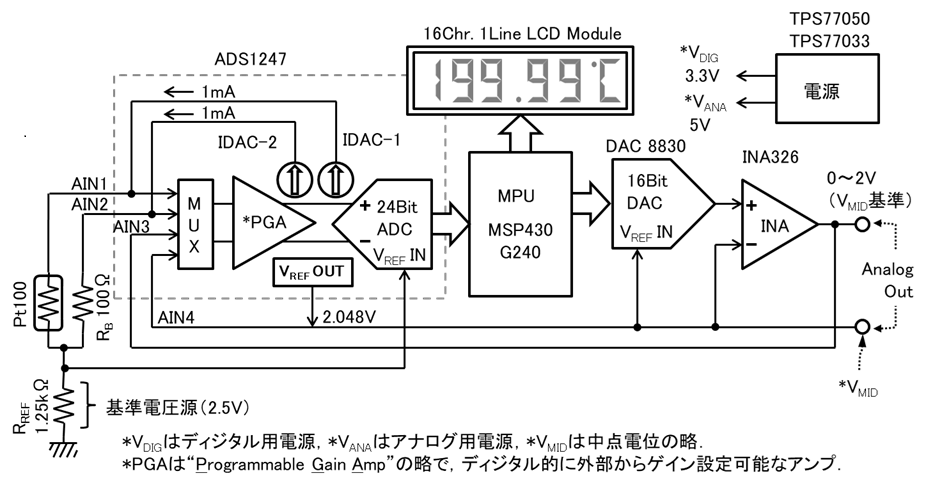

本セミナでは,測定範囲0~200℃,表示分解能0.01℃,誤差±0.03℃という高精度温度計を題材に,工業計測に必要なアナログ回路設計技術を学びます.OPアンプ回路の基礎,誤差・ノイズ解析,さらにRTDや熱電対を用いた実用的な信号変換と補正手法,高精度を支えるプリント基板のグラウンド設計まで,段階的に設計スキルを習得していきます.
最終回では,回路完成とともに設計根拠の妥当性も検証しながら,実践に即した設計フローを体得します.電子計測・制御分野における高精度アナログ設計の力を,演習とシミュレーションを通じて身につける全6回の技術者向け講座です.
アジェンダ
第1回 OPアンプの基礎と基本回路の設計
-
OPアンプの役割と基本特性の理解
アナログ回路における役割,巨大な開ループ・ゲインAOL,片側/両側/同相入力の違いと応答 -
負帰還による動作原理とゲイン制御
負帰還の概念,閉ループ・ゲインACLとAOLの関係,ゲイン精度向上のしくみ,数式とLTspiceシミュレーションによる検証 -
基本回路と応用設計
反転/非反転アンプ,サミング・ポイントの電位誤差の扱い,単一電源A-Dコンバータ駆動などの応用回路 - Q&A
第2回 差動・計装アンプの設計とCMRRの最適化技法
-

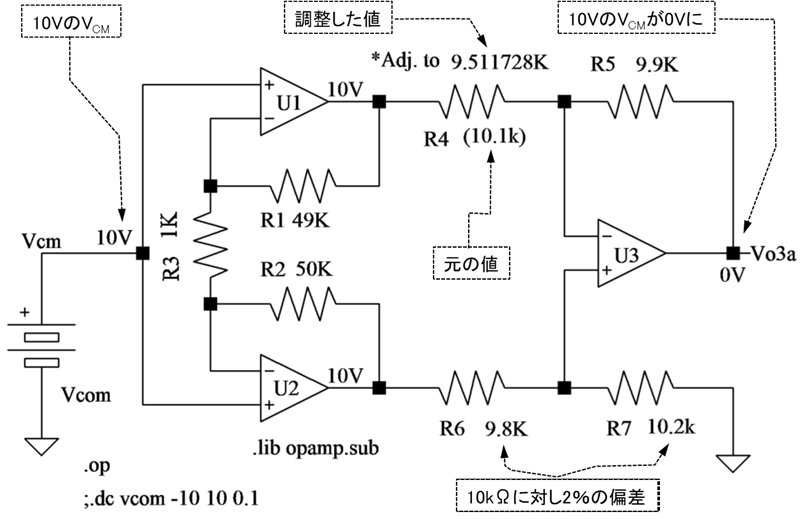

計装アンプと差動アンプの基本動作とCMRR
ノーマル/コモンモード・ゲインとCMRR,差動アンプの構造と利点,ATT構成と抵抗バランスによるCMRR改善 -
伝達式の導出手順と設計の考え方
差動アンプと計測アンプの伝達式導出ステップ,前段・後段アンプの合成,LTspiceシミュレーションによる検証 -
OPアンプの誤差要因と回路シミュレータでの評価
入力オフセット,バイアス電流,ドリフトなどの誤差とCMRRとの関係,スペックの見方とLTspiceによる確認 - Q&A
第3回 高精度アナログのための誤差とノイズの解析と対策
-
入力誤差とその補正技術
入力オフセット電圧やバイアス電流による誤差の原因と補正法,温度ドリフトへの対応 -
同相モード除去とCMRRの理解・測定
CMRとCMRRの違い,その測定法と改善方法,AOLとの関係や実回路での対策 -
オペアンプ回路におけるノイズと評価指標
白色ノイズ・1/fノイズの基本,ノイズゲイン,RCフィルタによる低減,統計的評価法 -
ノイズ源とその対策
電圧・電流ノイズの発生要因,チョッパ型アンプの活用,RSSによる総合ノイズの評価 - Q&A
第4回 センサ信号処理と補正アルゴリズム
-

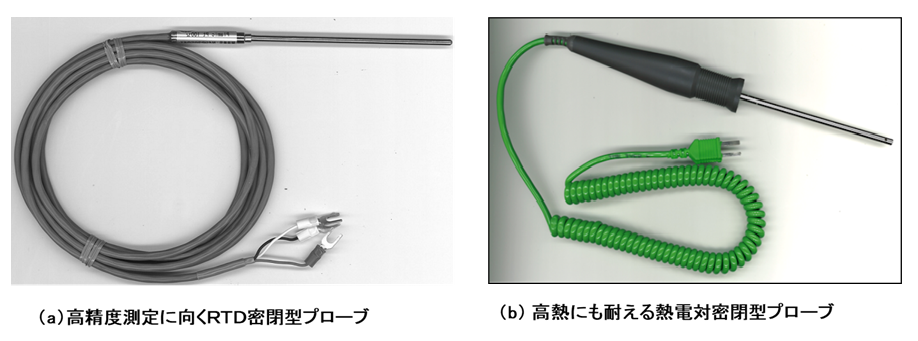

測温抵抗体(RTD)のしくみと高精度測定法
Pt100の特性,R/V変換と励起法の比較,3線式による補正技術,非直線性補正とその実践 -
熱電対TCの基本と応用のポイント
熱起電力の仕組み,材質ごとの型式・感度・温度範囲,冷接点補正や非直線性への対応 -
熱電対データ処理と補正技法
K型熱電対の非直線性補正式の導出,Excelによる設計スプレッドシートや,LTspiceを用いた精度評価,ルックアップ表の活用 - Q&A
第5回 信号精度を高めるプリント基板設計・実装技術
-
基板設計とグランド活用の基本
ベタ・アースの落とし穴,信号グラウンドの専用パターン化,電源グラウンドの使い分け,OPアンプの負荷認識と伝達精度の向上 -
ケルビン接続とリモート・センシングの実践
4線式配線での誤差低減,多段アンプ・差動アンプへの応用,シールドとしての信号グラウドの展開,ディジアナ混在のグラウンド設計 -
実装・実験に基づく高精度回路設計の勘所
マルチチャネルA-Dコンバータの基板設計,高入力インピーダンス回路のパターン設計,浮遊容量対策とブートストラップ活用 - Q&A
第6回 構想から実機精度検証までの設計プロセス
-
新規開発における設計準備と規格確認
事前調査・検討段階での情報収集と,対象製品に適用される規格の確認がスタート地点 -
構想設計と部品選定の進め方
センサ特性の把握,高分解能ADCと電源方式の選定,基準電圧やD-Aコンバータによる誤差補正,MPUの役割を見据えた設計構想 -
詳細設計と精度検証の実務
正確な補正式の導出,PGAゲイン設定,各段階を可視化したスプレッドシートの活用,実機と理論の精度比較 - Q&A
本セミナの応用分野
- 工業計測・プロセス制御:ボイラや反応槽などの温度監視・制御や精密製造プロセス
- 医療機器開発:体温測定や温調装置など,高精度センサ回路が求められる分野
- 計測器・校正装置:標準器やリファレンス温度計,精密信号処理系の開発
- 環境・IoTセンシング:高精度な環境モニタや無線温度計測などのセンシング機器設計
- アナログ前段回路:RTD・熱電対などの微小信号読出しやA-Dコンバータ/プログラマブル・ゲイン・アンプとの連携設計
あると望ましい予備知識
- 電子回路シミュレータLTspiceの基本操作
- オームの法則などの電気・電子の基礎知識
受講対象
- アナログ回路設計の実践力を身につけたい技術者・研究者
- 精密計測やセンシングに携わる方
- 高精度温度計や信号処理回路の開発に関心のある回路設計者
- 工業計測,医療機器,環境センシングなどの分野でアナログ設計を行う開発者
- アナログ・フロントエンドのノウハウを整理し直したいエンジニア
- 実用的な演習を通じて,誤差解析や設計精度の高め方を学びたい方
実習に必要なパソコンや周辺環境
- Windows OSのパソコン
- 電子回路シミュレータLTspice(無料)
- Excel
