MATLAB/Simulink入門 ON/OFF制御 vs PID制御

誤差の多いBang Bang制御の誤差を改善

Matlab上の制御信号と実際の車体の動き

MATLAB/Simulink入門とPID制御

ロボットの制御は，思いとおりに動かすための高度な技術が求められます．

フィードバック制御とライン・トレーサの導入

ロボットを単純に直進させる場合，左右のモータに同じPWM信号（例えば$1\,\text{kHz}$，20%）を与えればよいと思われがちですが，実際には多くの誤差要因が直進性に影響します．たとえば，左右モータの個体差や床面の摩擦変化，さらにはギア・ボックスの組み立て精度などです．

ただ同じ信号を与えるだけの「オープンループ制御」では，ロボットは正確に直進できない場合が多くなります．そこで，フィードバック制御が必要になります．

通常ライン・トレーサは，ロボットが黒いラインを検出するたびに進行方向を調整する「クローズドループ制御」を実装しています．センサが黒を検出した場合は左に，白を検出した場合は右に進むといったBang-Bang制御（ON/OFF制御）がその代表例です．

PID制御によるON/OFF制御の改善

Bang-Bang制御はシンプルですが，応答が不安定です．目標位置に近づくときにロボットがオーバーシュート（行き過ぎ）したり，振動が発生したりします．これを改善するのがPID制御です．PID制御では，次の3つの要素を用いて精密な制御を行います．

1. 比例制御（P制御）
現在の誤差に比例した調整を行う
2. 積分制御（I制御）
過去の誤差を累積して調整する
3. 微分制御（D制御）
将来の誤差の変化を予測し，調整を加える

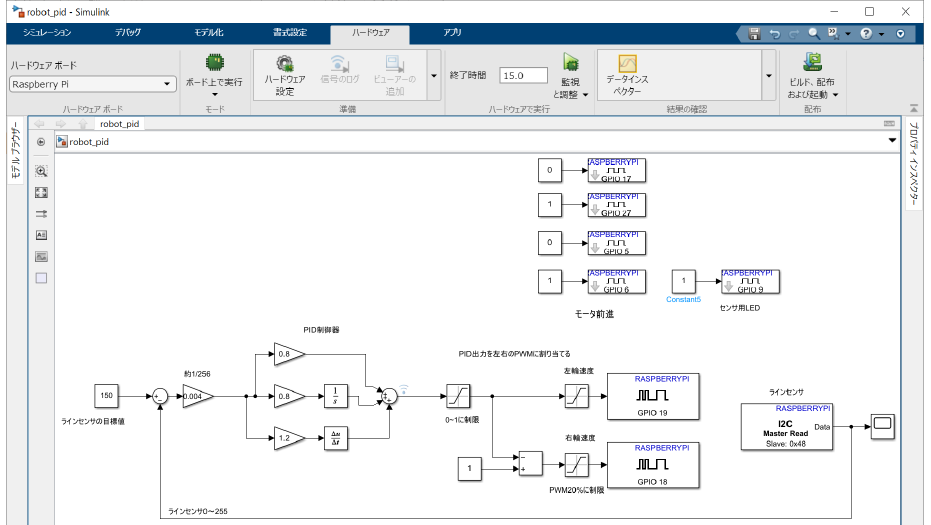

ロボットの目標位置を$150$とした場合，P制御のゲインが過大だと，ロボットは初期段階で大きな誤差を補正しますが，発振を引き起こす可能性があります．Simulinkモデルを使ってPIDパラメータを調整することで，安定した応答が得られるようになります．

フィードバック制御の応用と実践

ロボットの直進に限らず，PID制御は多くの応用が可能です．たとえば，温度制御のシナリオでは，ヒータと温度計を組み合わせたフィードバックシステムが使われます．PID制御を用いることで，目標温度に速やかに達し，かつオーバーシュートが抑えられます．

フィードバック制御の考え方を理解することで，次のようなシステム全体の特性をつかむことが重要です．

1. 過渡応答：初期段階の不安定な動き
2. 定常応答：目標値に達した後の安定した動き
3. むだ時間：システムが応答を開始するまでの遅延

まとめ

MATLAB/Simulinkを用いた制御では，ロボットやほかのシステムを思いとおりに操作するための多様な手法を学べます．Bang-Bang制御のような単純な手法から，PID制御のような高度な手法まで，用途に応じて使いわけることが重要です．正確な制御には，適切なフィードバックを取り入れることで，目標に向かう過程の最適化が可能になります．〈著：ZEPマガジン〉
