スピードマスタ・シリーズ
プロの技術を1日で!実習キット付きVOD
[VOD/KIT/data]一緒に作る!
LLC絶縁トランス×超高効率・低雑音電源 完全キット
LCDカウンタ付き巻線機/制御ボードからボビン/コア/共振用インダクタまで
- 型名:z-llctrans-on1
- 仕様:キット,講義309分,解説46頁,LTspice回路ファイル,キットの取扱説明書
- 定価:58,300円(税込・送料無料)
- 著者・講師:並木 精司/Seiji Namiki(パワーアシストテクノロジー株式会社)
- 企画編集・主催: ZEPエンジニアリング株式会社
- 1人当たり1ライセンスです
- 関連記事:低雑音&高効率!LLC絶縁トランスの定数設計法
- 関連製品:[VOD/KIT/data]実験キットで学ぶ 電源・アナログ回路入門
- 関連製品:[VOD]小型&高出力!高効率電源設計のためのSiC/GaNトランジスタ活用 100の要点
- 関連製品:[VOD] Before After! ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】/【IoT・無線・通信編】
概要
省エネルギや環境に配慮した設計が求められる現代において,電力の効率的な利用は不可欠です.LLCコンバータは,高効率,低ノイズ,薄型・軽量という特長を活かして広く採用されているスイッチング電源方式の一つです.数十Wから数KWのACアダプタ,モバイル充電器,無線機,産業用インバータなどに使用されています.
LLCコンバータの基本回路は,2つのインダクタ成分(漏れインダクタンスと1次インダクタンス)と1つの共振用コンデンサで構成されており,その性能はトランスの設計・製作に依存します.トランスのコア材や線材の選択、適切なターン数や巻き線配置は,効率や低ノイズ,小型化に直結するので重要です.
本VOD製品では,LLCコンバータの動作原理とスイッチング・トランスの設計方法について学びます.実際にスイッチング・トランスの設計を行い.巻き線機を使用してトランス製作も体験できます.その際,巻き方のコツと注意点についても解説します.最終的にできあがったスイッチング・トランスをLLC電源基板に接続して,実際の動作波形を確認できます.ウェビナを通じて,リアルなスイッチング電源開発と実験を体験できます.
キットに加え,5時間を超えるプロの技術者による解説動画と,46頁のテキストとキットの取扱説明書が同梱されています.
同梱の説明書(下記)には,講義ビデオや講義テキストの視聴を可能にするパスワードが記載されています.
本製品のすべての映像,画像,文書テキスト,ソースコードは著作権法によって厳格に守られています.無許可の転載,複製,転用は法律により罰せられます.
特徴1. すぐに使える!オールイン実験キット

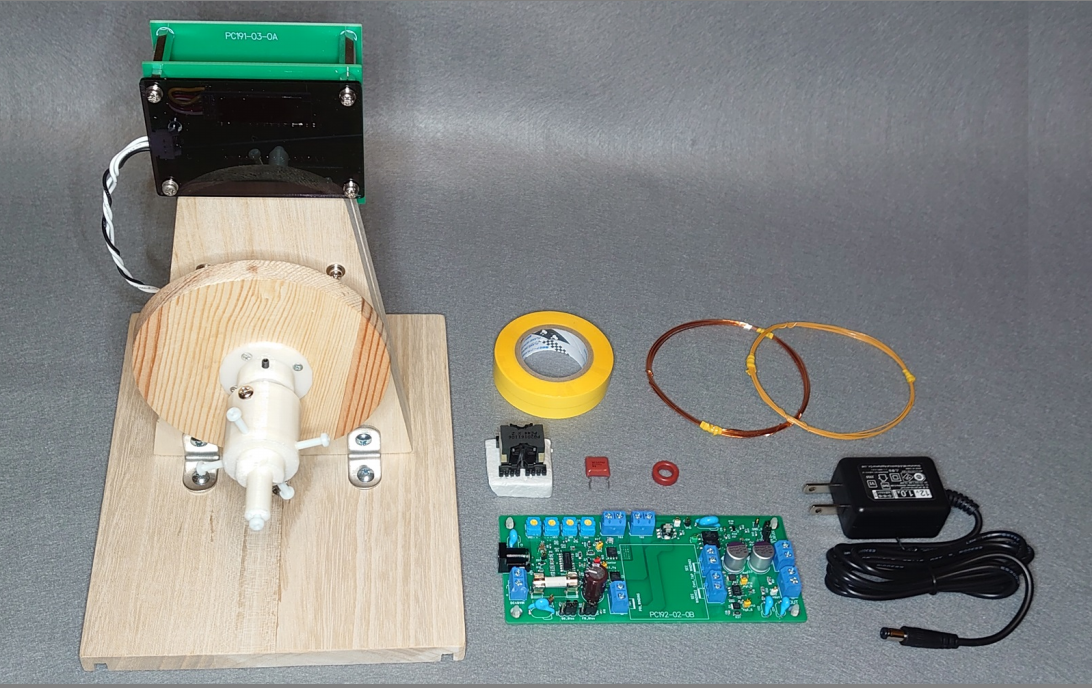

- LCDカウンタ付き巻線機
- 48W LLC電源基板(部品実装済み)
- スイッチング・トランス・コイル・セット(コアPQ2016,ボビン)
- マイラ・テープ 25$\mu$m
- マグネット・ワイヤ(UEW 0.6mm),3層絶縁電線(TEX-E 0.5mm)
- トロイダル・センダスト・コア T50-2
- 共振用コンデンサ
- 12V 1A出力のACアダプタ
- 取扱説明書
特徴2. 講義ビデオ(309分)&テキスト(46頁)
(1)LLCコンバータの動作原理と設計手法
- LLCコンバータのトポロジの解説

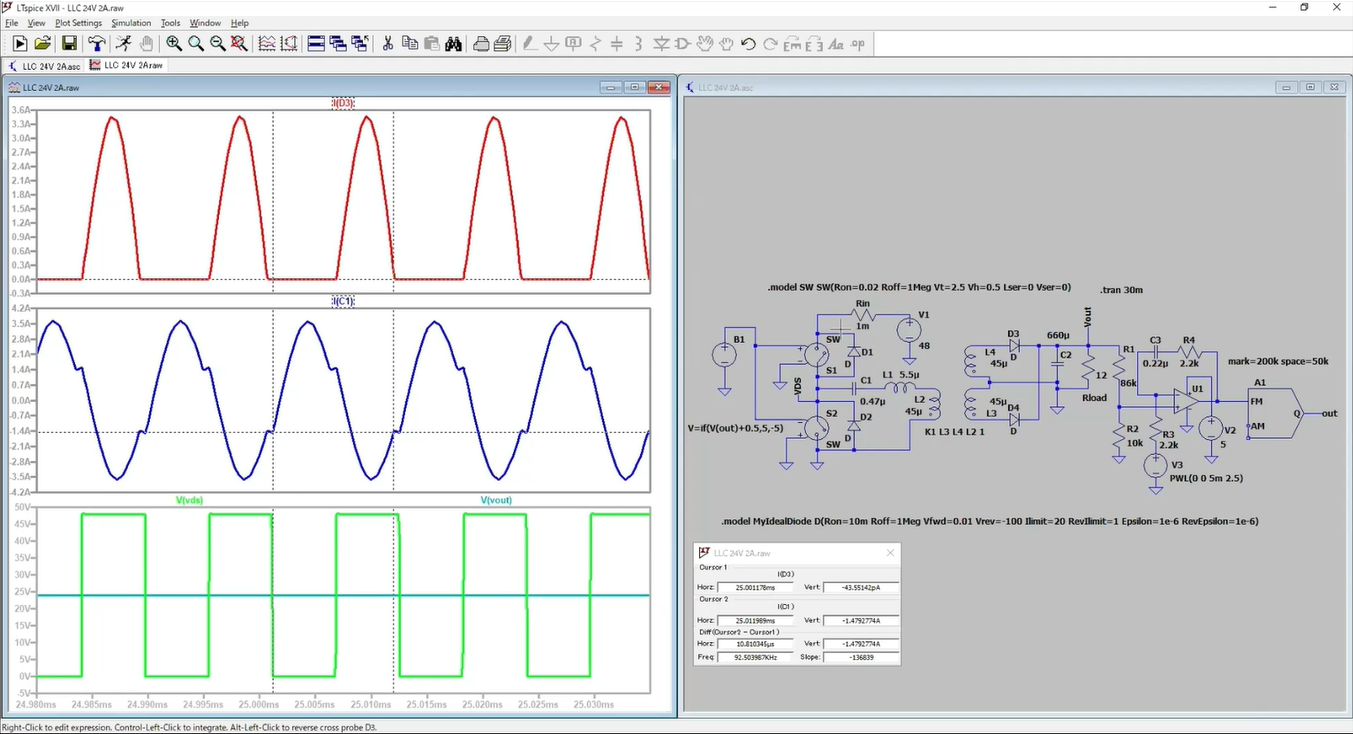

- LTSpiceによるシミュレーション
(2)LLC用スイッチング・トランスの設計手法
- 具体的な設計手順
(3)スイッチング・トランスの試作
- 付属のキットの解説
- トランス巻き線における注意点
- 巻き線機の使い方
- 試作したトランスの特性確認
(4)外付けインダクタの設計及び巻線
- 設計手順
- 外付けインダクタの巻き方
(5)実際のLLCコンバータの回路解説
- 回路動作
- 2次側同期整流ほか
(6)LLC電源基板を使用した動作実験
- 実験で使用する測定器
- 実習キットの使用法
- 電源投入までの実験キットの設定手順

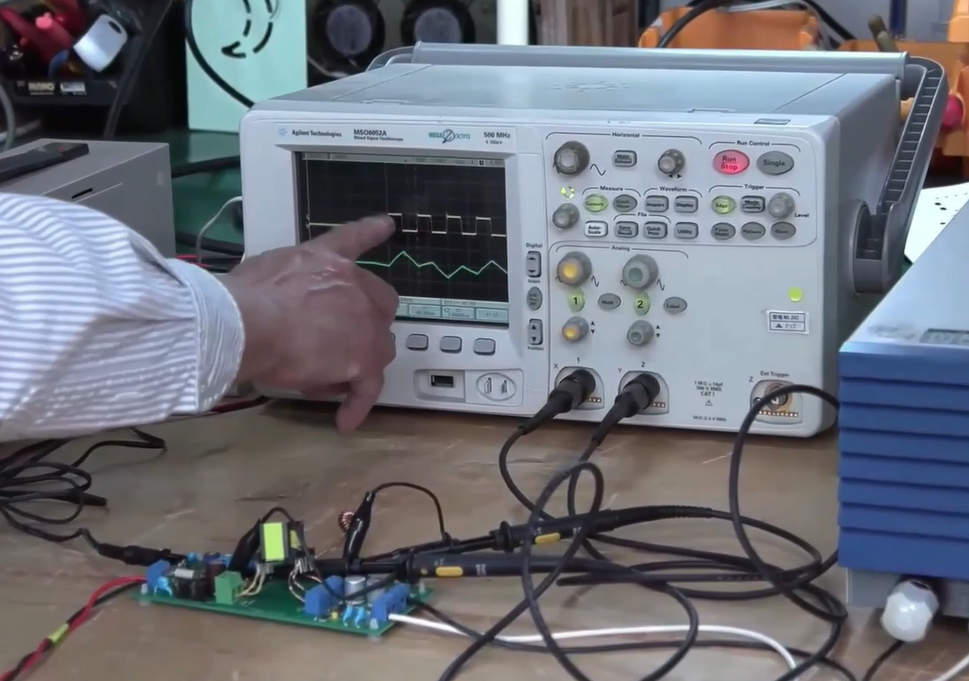

- 実動作波形の例
(7)キットの取扱説明書
特徴3.電子回路シミュレータLTspice用の設計データ
本製品には,LLCコンバータのシミュレーション用に設計されたLTspice回路ファイルが付属されます.本回路データを使用することで,実際のコンバータ動作を詳細にシミュレーションし,理論的な理解を深めることが可能です.回路図やシミュレーション結果を基に,設計プロセスの確認や最適化も行えるため,スキルの向上にも役立ちます.
受講対象
- これからスイッチング電源の設計に携わるエンジニア
- 電源設計に従事しているが,LLC電源についても学びたい方
- スイッチング電源設計に興味のある学生
- スイッチング・トランスを試作してみたい方
- パワエレに関心があって自分でもスイッチング電源を作ってみたい方
あると望ましい予備知識
- LTspiceの使用経験
- オシロスコープの使用経験
- 電気・電子回路の基礎知識
講演の目標
- LLC電源の設計ができるようになる
- スイッチング・トランスの設計と巻き線のスキルが取得できる
- LTspiceでLLC電源のシミュレーション設計ができる
- 電源回路の一般的な知識が習得できる
実習に必要な測定器や工具類
- DC48V 100W程度の電力が供給できるDC安定化電源(電圧/電流表示と電流制限機能があることが望ましい)
- DC24V 2A程度の負荷が引ける電子負荷(電圧/電流表示があるタイプが望ましい)
- 帯域100MHz,2チャネル以上のオシロスコープ
- はんだプール(巻き線引き出し線の予備はんだ用)または高容量のはんだこて
- 可変抵抗調整用ドライバ
- ニッパ,絶縁テープをカットするはさみ,実験キットにトランスをセットするときに必要なプラス・ドライバ
※DC電源と電子負荷に電圧電流表示がない場合,ディジタル・マルチメータが別途必要です.
本製品を購入された方へ
講義ビデオと講義テキストの視聴方法は,下記リンク先(青字)をクリックし,本製品同梱の説明書に書かれたパスワードを入力してください.
309分の講義動画(著作権保護のためパスワードがかけられています)
一緒に作る!LLC絶縁トランス×超高効率・低雑音電源 完全キット_講義動画.mp4
- 0:00:10 セミナの概要
- 0:02:15 (1)LLCコンバータの動作原理と設計手法
- 1:11:09 (2)LLC用スイッチング・トランスの設計手法
- 2:05:51 (3)スイッチング・トランスの試作
- 2:41:05 (4)外付けインダクタの設計及び巻線
- 2:52:33 (5)実際のLLCコンバータの回路解説
- 3:52:21 (6)LLC電源基板を使用した動作実験
- 4:33:22 (7)実験キットの取扱説明書
講義テキスト(著作権保護のためパスワードがかけられています)
設計データ(著作権保護のためパスワードがかけられています)
紹介動画

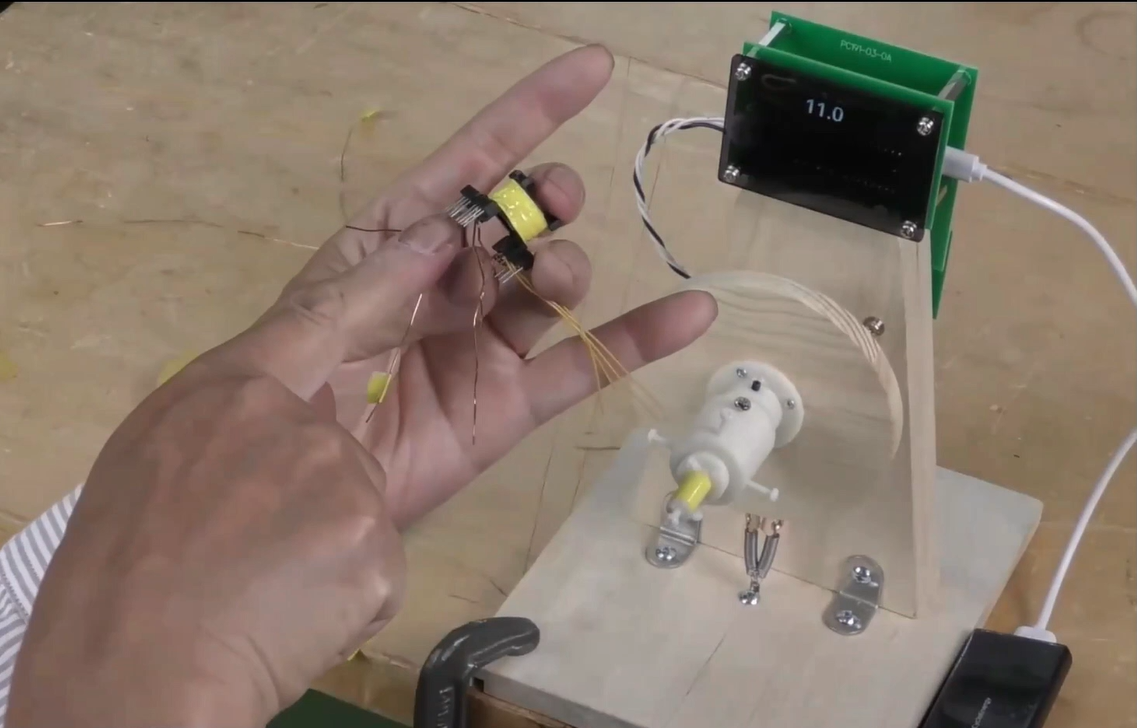

キットに付属される巻き線機を使用して,トランスの1次側を巻く方法
トランス設計におけるフェライト・コアの最大磁束密度の設定
講師紹介
略歴
1967年 タムラ製作所に入社.電源トランスの設計,スイッチング電源の設計,海外工場の責任者などを経て定年後も63歳まで海外拠点でSW電源やACアダプタの開発のサポート.現在はパワーアシストテクノロジーに在籍し,各種電源装置の開発に従事.
主な著書
- 高速パワー素子GaN搭載 30W小型充電器の分解レポート,トランジスタ技術2020年10月号
- ロスレス&雑音レス!スイッチング電源「LLC」のパソコン設計術,トランジスタ技術2018年5月号
- 世界最小&最軽量!65WノートPC用ACアダプタ DART 実験大解剖,2018年2月号
- 粗悪品と優良品を見極めろ!4種類のiPhone充電用ACアダプタ,トランジスタ技術2016年3月号
- 出力3.3~24V/0~0.3AのハンディUSB実験用電源,トランジスタ技術2014年12月号~2015年3月号 ほか多数
関連製品
- 低雑音&高効率!LLC絶縁トランスの定数設計法
- [VOD/KIT/data]実験キットで学ぶ 電源・アナログ回路入門
- [VOD]小型&高出力!高効率電源設計のためのSiC/GaNトランジスタ活用 100の要点
- [VOD] Before After! ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】/【IoT・無線・通信編】
パーツキットと講義動画でプロの技術を1日習得
スピードマスタ・シリーズ
電子回路・基板設計からプログラミングまで,エンジニアがマスタすべき技術は多岐にわたり,開発期間も短くなっています.多くの書物を読み漁ったり,玉石混交のネット情報に振り回されたりしている暇はありません.
本シリーズには,各分野の一線で活躍する技術者が厳選したパーツセット,設計の要点を効率よく解説するセミナ動画,講義テキスト,お手本ソースコードなどが同梱されています.百戦錬磨の技を一見することで,未経験の技術が驚くほど短時間で身につくだけでなく,信頼性の高いシステム開発に必要なプロの眼が養われます.
