初めてのBeyond5G開発 ミリ波送受信機の評価例


周波数コンバータ実験キットを例に

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

ICメーカのデータに基づくシミュレーションと仕上がり特性の比較も

図1　RF通信実験の第一歩は，送受信機の送信端と受信端の特性の評価．アップコンバータ ADMV1013とダウンコンバータ ADMV1014を内蔵するミリ波帯送受信実験キットmmConを例に，最低限の測定項目や測定法の要点を紹介する．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志（ラジアン）
詳細：［KIT］ミリ波5G対応アップ・ダウン・コンバータ MkⅡ

ミリ波周波数コンバータ実験キットを例に

ミリ波通信の実験を始める前に，送受信機の送信端（TX）および受信端（RX）の特性を評価する作業は極めて重要です．動画では，アップコンバータ ADMV1013とダウンコンバータ ADMV1014を内蔵するミリ波帯送受信実験キットmmconシリーズを例に，その要点を紹介します．

送信出力特性

送信出力（TX端子）の特性は，フィルタを挿入してスプリアスを除去すべきですが，パワーメータを使って簡易的に測定することもできます．

動画で示すとおり，周波数28G～44GHzで約2dBの変動範囲を示しました．P1dB（1dB圧縮点）は13dBであり，飽和しない範囲では17dBまで性能が確認されました．P1dBは，入出力特性において非線形性が現れ始める点を示す重要な指標で，リニアリティの良さを評価できます．

受信入力特性

受信側（RX）は，周波数特性は直線性が保たれており，反射は10dBを下回る値を示しました．

測定するときは，送信と受信の間でリプルの影響が少なくなるように，6dBパッドを挿入しています．

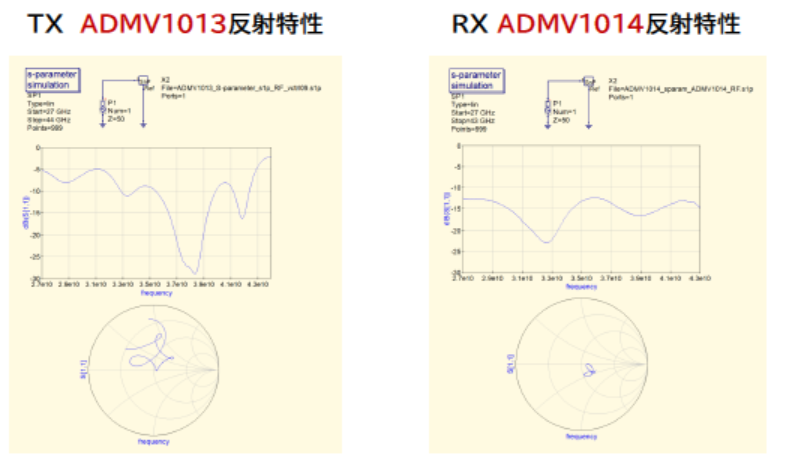

データシートに基づくシミュレーションとの比較

mmcon1の基板は，アナログ・デバイセズが公開しているSパラメータを基に，IC特性を最大限引き出す工夫が施されています．

アップコンバータ ADMV1013 の反射特性は，特定周波数を重視するのではなく，広帯域でバランスの取れた動作を目指しました．誘導性に触れている特性を容量性へ引っ張っています．

ダウンコンバータ ADMV1014 は，50$\Omega$整合性が実現されており，反射特性が十分低い値を示しているため，調整を加えていません．〈著：ZEPマガジン〉

動画を見る，または記事を読む
