［KIT］実験用28GHzミリ波パッチ・アンテナ

アンテナ・ゲイン5dB，3脚取り付け用アルミ製基台付き

型名：mz-mmant1
仕様：アンテナ，アルミ製基台．3脚スタンドとSMPMコネクタ-Kコネクタ(2.92mm)変換同軸ケーブルは別売．SMPMコネクタは本体に実装ずみ
定価 43,780円（税込・送料無料）
開発：株式会社ラジアン（加藤隆志/Takashi kato）
企画編集・主催： ZEPエンジニアリング株式会社

関連製品：［KIT］ミリ波5G対応アップ：ダウン・コンバータ（生産終了品）
関連製品：［KIT］ミリ波5G対応アップ・ダウン・コンバータ MkⅡ（mz-mmcon1後継機）
関連製品：［KIT］実験用800M～6GHz 広帯域90°ハイブリッド
関連製品：［KIT］実験用27.5G-29.5GHzバンド・パス・フィルタ
関連製品：［VOD/KIT］GPSクロック・ジッタ・クリーナ
関連製品：［VOD］MATLAB/Simulink×FPGAで作るUSBスペクトラム・アナライザ
関連製品：［VOD/KIT］3GHzネットアナ付き！RF回路シミュレーション＆設計・測定入門
関連製品：［VOD/KIT］3GHzネットアナ付き！初めてのIoT向け基板アンテナ設計
関連製品：［VOD/KIT］初めてのソフトウェア無線＆信号処理プログラミング基礎編/応用編
関連製品：［VOD］Pythonで学ぶマクスウェル方程式【電場編】＋【磁場編】
関連製品：［VOD］Pythonで学ぶやりなおし数学塾1【微分・積分】
関連製品：［VOD］Pythonで学ぶやりなおし数学塾2【フーリエ解析】
関連記事：超長距離無線LoRaからローカル5Gまで！GNU Radio×USRPで作るソフトウェア無線機

概要

本製品は，28GHz帯のミリ波伝搬実験用のパッチ・アンテナです．アンテナ・ゲインは約5dBです．

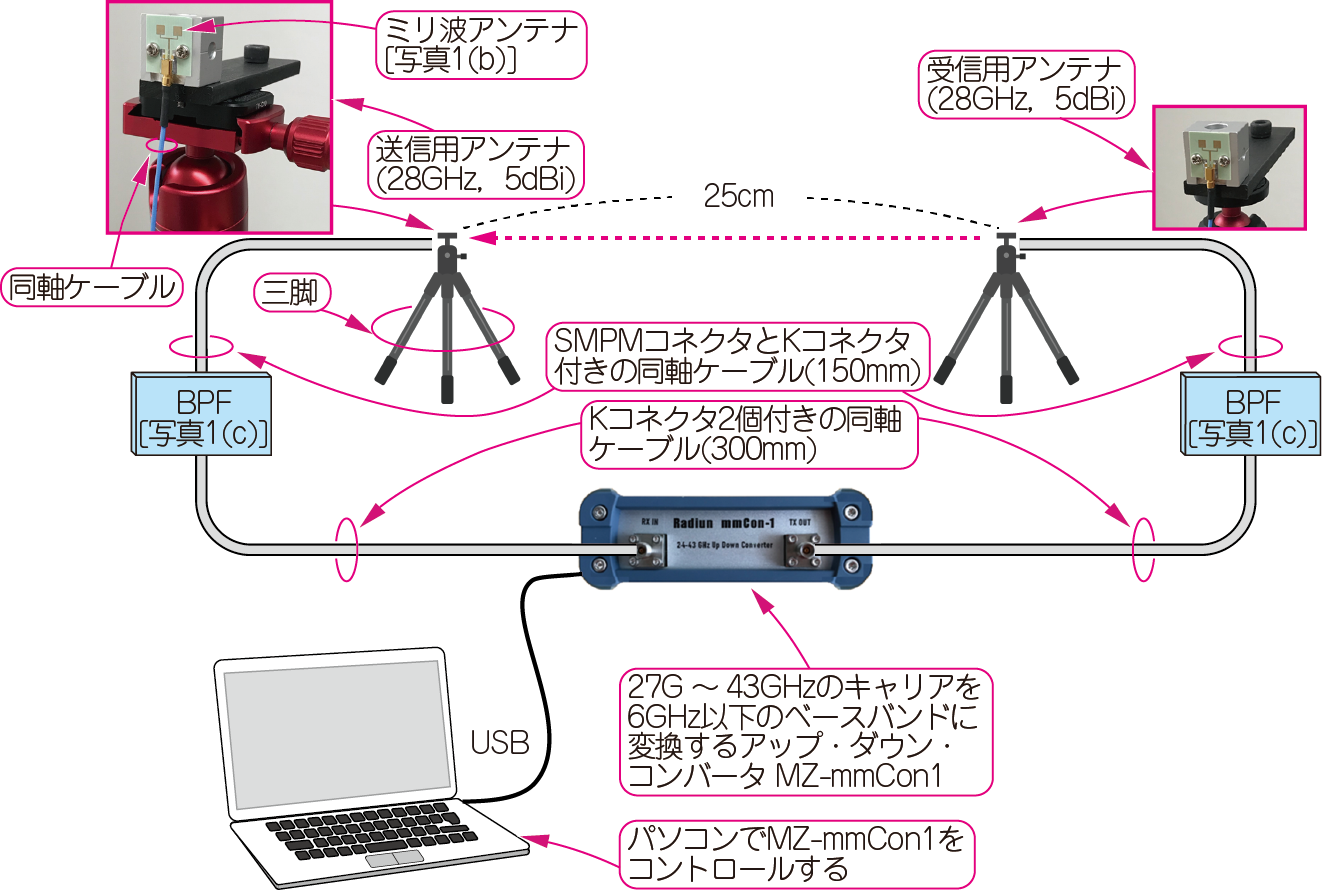

下図に，ミリ波5G対応アップ・ダウン・コンバータ実験キット mz-mmcon1との接続例を示します．接続には，SMPMコネクタ-Kコネクタ変換同軸ケーブル 7032-6757 (Amphenol製)が利用できます．

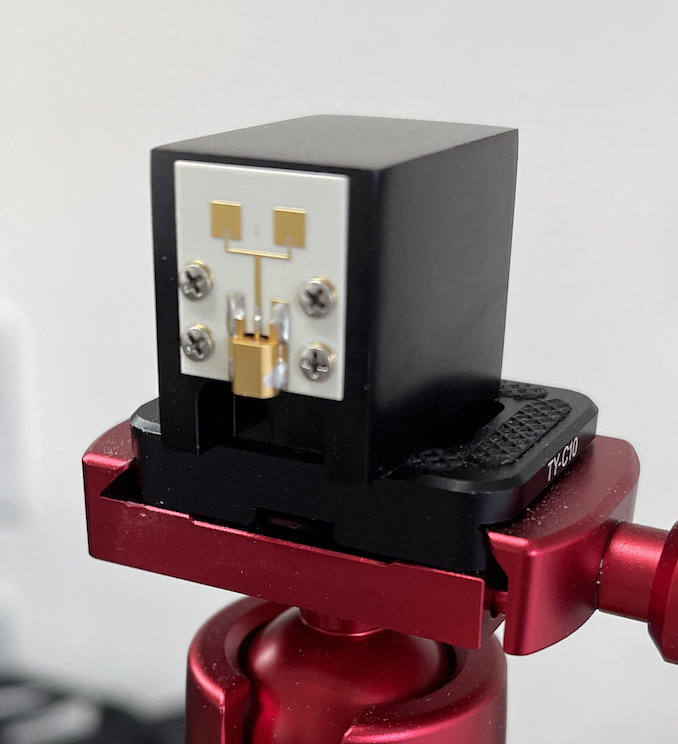

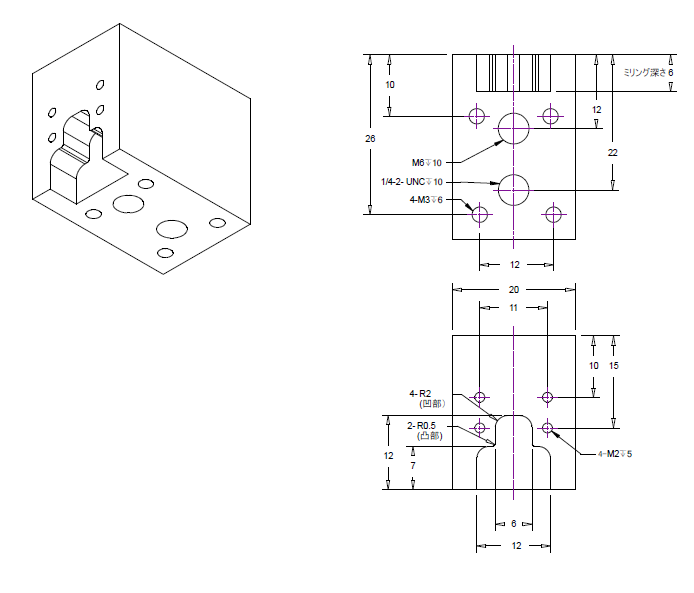

ネジ穴が付いたアルミ製の基台が付属しており，市販の一般的なムービやカメラ用の3脚スタンドに取り付けることが可能です．プリント基板材はRogers 4350B，板厚は0.254mmです．

技術適合証明は取得しておりません．本製品は電波暗室でご利用ください．

インピーダンス（シミュレーション）

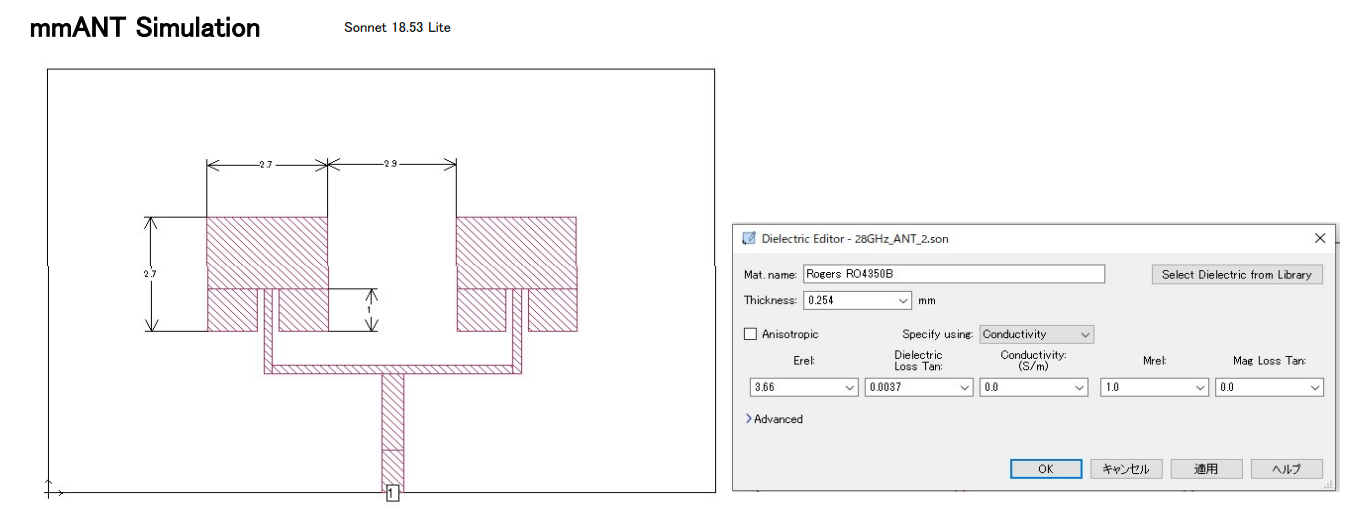

(a) 計算条件

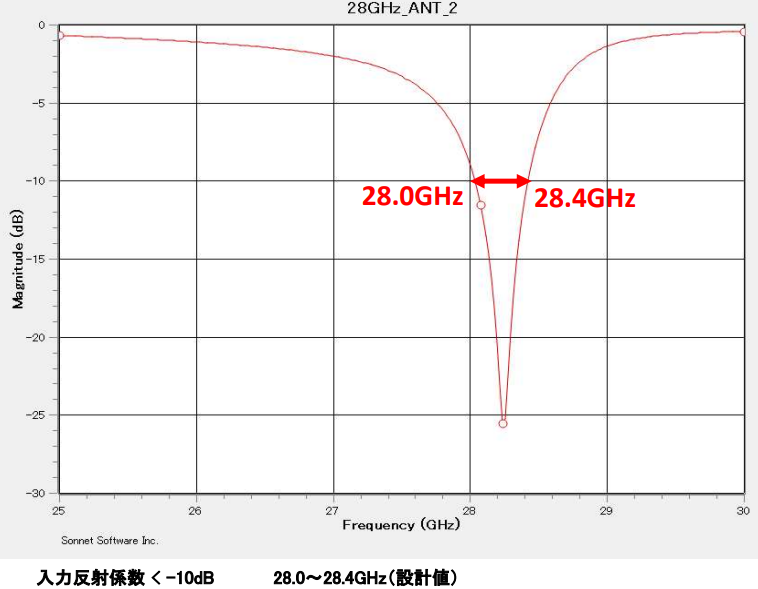

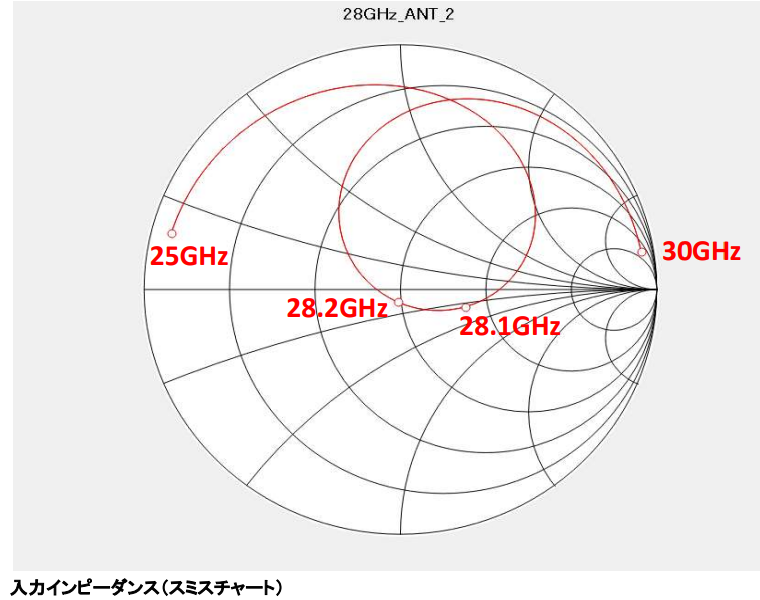

(b) 反射係数	(c) 入力インピーダンス
