［KIT］ミリ波モジュールmmcon3用ベースボード mmcon3-base

全送受信モジュールとPLLシンセサイザを同期運転＆冷却

• 型名：z-mmcon3-base（ステータス：開発中）
• 見積り等，問い合わせ：info@zep.co.jp
• 予価：30万円/1台（税込・送料無料，受注生産）
• 開発：株式会社ラジアン（加藤 隆志/Takashi Kato）
• 販売：ZEPエンジニアリング株式会社


• 内容物

  • 本体（レール基板とアルミ・ブロック）
  • UARTケーブル1本
  • 電源ケーブル


• ご購入前に：本器は実験・評価用にて，保証はいたしません．RF端子や電源端子の電子回路やコネクタは非常に繊細です．お取り扱いには十分な高周波の知識とスキルが必要です．なお，出荷前に全機能と性能をテストし納品しております．


• 関連製品：［KIT］ミリ波アップコンバータ z-mmcon3-tx
• 関連製品：［KIT］ミリ波ダウンコンバータ z-mmcon3-rx
• 関連製品：［KIT］高C/Nマイクロ波帯シンセサイザ z-mmcon3-pll
• 関連製品：［KIT］4エレメント×2フェーズドアレイ・アンテナ mmant2

• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.1　分散型マルチビーム無線機のハードウェア］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.2　1エレメント1モジュール独立分散型の理由］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.3　ソフトウェアによるマルチビーム制御の実験］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.4　非接触共振カプラによるアレイ・チャネル拡張］

すべての送受信モジュールを同期運転

複数のmmcon3-txとmmcon3-rxに，7.55GHz（8.83dBm）のRF信号を供給する伝送路レール基板と，ミリ波アップコンバータ mmcon3-txやミリ波ダウンコンバータ mmcon3-rx，フェーズドアレイ・シンセサイザ mmcon3-pllを冷却するヒートシンクで構成されています．

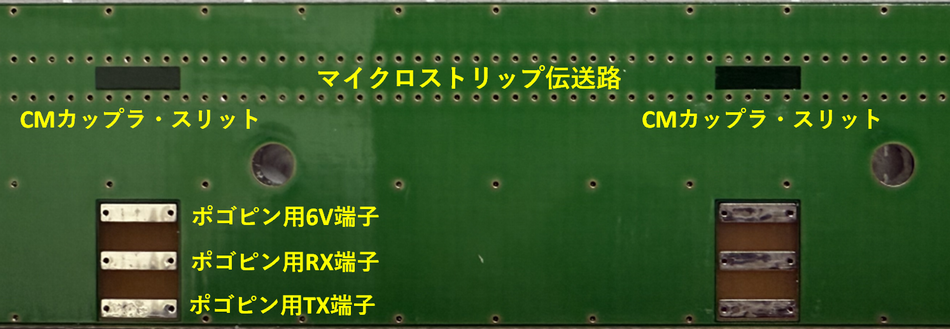

図1に基板の外観を示します．横に長く，レール・ボード1枚にモジュールを5個搭載できます．

一番上は，LO信号（約8GHz）が通るストリップ線路です．内層を通しています．表も裏もベタグラウンドで覆われています．CMカプラ結合部分だけスリットを開けて，電磁界結合を可能にしました．下の3箇所の端子はポゴピン用の電源とUART端子です．

図2に示すのは，4台のz-mmcon3-txと1台のz-mmcon3-pll，z-mmcon3-base，z-mmant2を使ったソフトウェア制御の独立分散型マルチビーム・フェーズドアレイ送信器の構成例です．図3に示すのは電波暗室でビームの放射特性を測定しているところです．
