［KIT］ミリ波ダウンコンバータ z-mmcon3-rx

RF：24G～30GHz ⇒ IF：1GHzのコンパクトな受信モジュール

• 型名：z-mmcon3-rx（ステータス：開発中）
• 見積り等，問い合わせ：info@zep.co.jp
• 予価：30万円/1台（税込・送料無料，受注生産）
• 開発：株式会社ラジアン（加藤 隆志/Takashi kato）
• 販売：ZEPエンジニアリング株式会社


• 内容物：本体，SMPMケーブル1本（415-0527-MM200，Cinch Connectivity Solutions Johnson製）


• ご購入前に：本器は実験・評価用にて，保証はいたしません．RF端子や電源端子の電子回路やコネクタは非常に繊細です．お取り扱いには十分な高周波の知識とスキルが必要です．なお，出荷前に全機能と性能をテストし納品しております．


• 関連製品：［KIT］ミリ波アップコンバータ z-mmcon3-tx
• 関連製品：［KIT］高C/Nマイクロ波帯シンセサイザ z-mmcon3-pll
• 関連製品：［KIT］ミリ波モジュールmmcon3用ベースボード mmcon3-base
• 関連製品：［KIT］4エレメント×2フェーズドアレイ・アンテナ mmant2

• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.1　分散型マルチビーム無線機のハードウェア］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.2　1エレメント1モジュール独立分散型の理由］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.3　ソフトウェアによるマルチビーム制御の実験］
• 技術解説：ソフトウェア制御フェーズドアレイ・ミリ波モジュール“mmcon3”誕生［Vol.4　非接触共振カプラによるアレイ・チャネル拡張］

ミリ波帯のRF信号をIF信号にダウンコンバートする受信モジュール

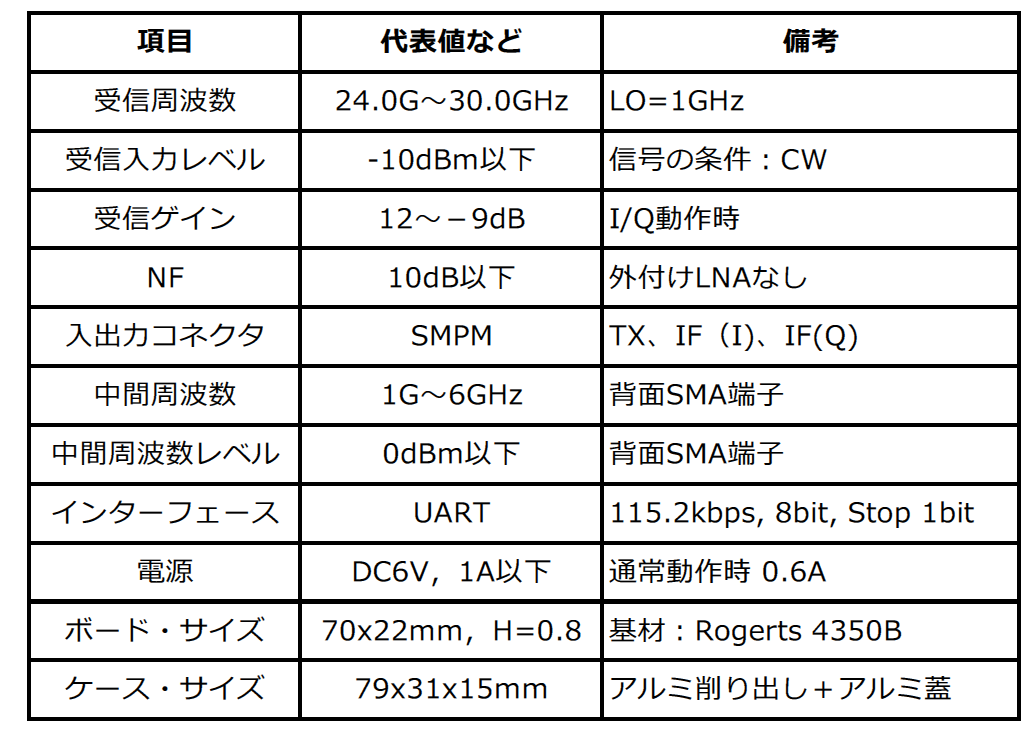

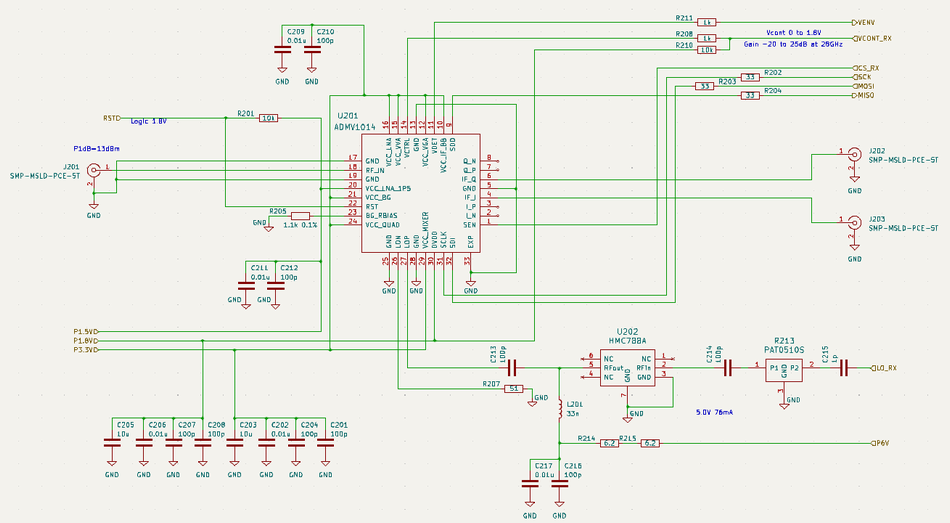

図1（a）に回路図を，図1（b）にスペックを示します．z-mmcon3-txの逆の動作をします．

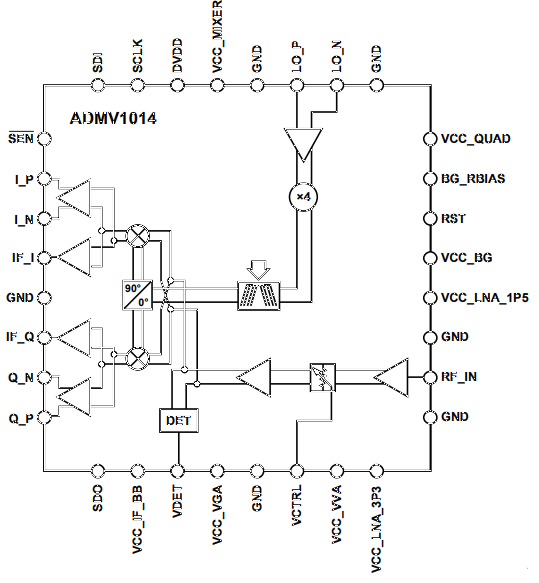

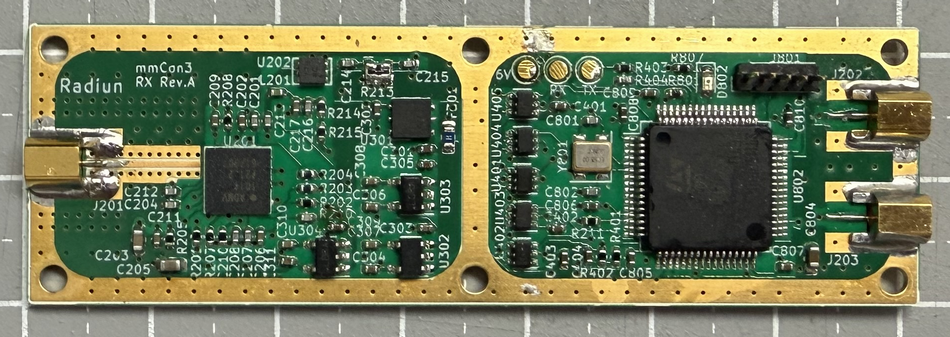

図2に基板の外観を示します．左からRF入力のSMPM端子，44G-24GHzワイドバンド・マイクロウェーブ・ダウンコンバータ ADMV1014（図3），STM32F446マイコン（STマイクロエレクトロニクス），IFのI/Q出力のSMPM端子です．左上のチップ（U202）は，ストリップ線路による共振回路で受信したLO信号を増幅しています．

中央右上ある3個のポゴピンはUART通信用と電源供給用です．伝送路レールから電源の供給とUART通信が可能です．

［参考］ソフトウェア制御の独立分散型フェーズドアレイ・ミリ波送信システムの構成例

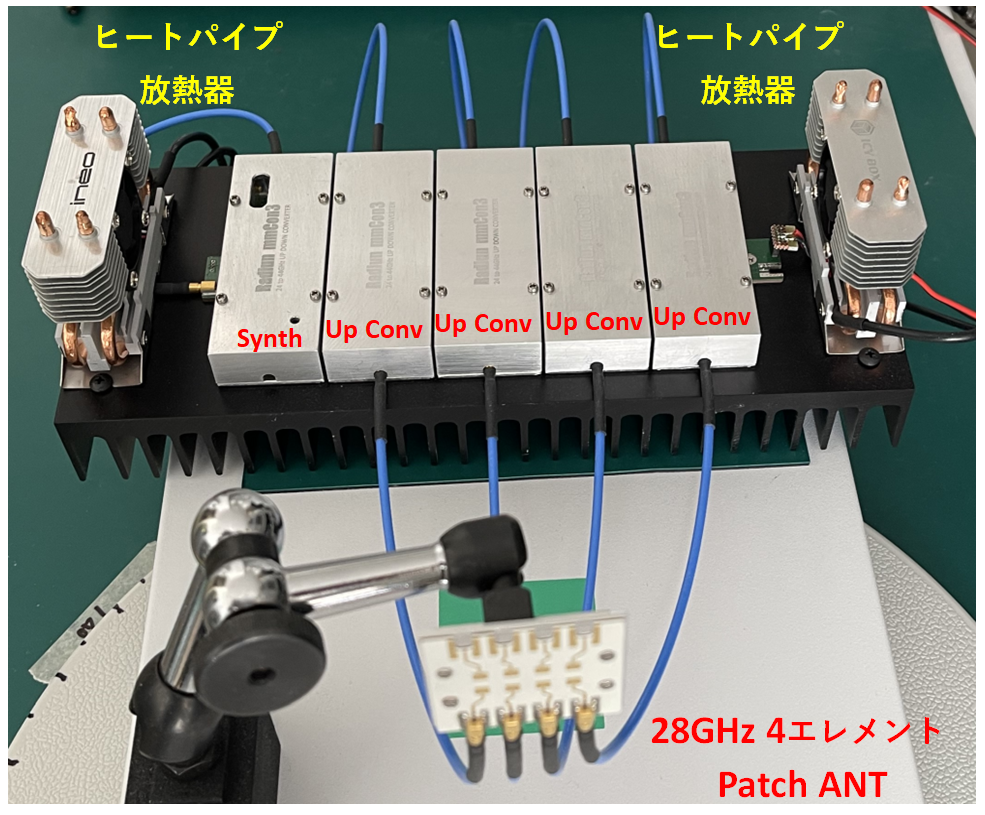

図4に示すのは，4台のz-mmcon3-txと1台のz-mmcon3-pll，z-mmcon3-base，z-mmant2を使ったソフトウェア制御の独立分散型マルチビーム・フェーズドアレイ送信器の構成例です．図5にブロック図を，図6に測定のようすを示します．

フェーズドアレイ・アンテナが備えるエレメントと同じ数のモジュールを用意して，各エレメントを独立して駆動します．

USB SDR“USRP N310”（ナショナルインスツルメンツ）を使って，IF信号を発生させ，mmcon3-txでアップコンバートして各エレメントを駆動しています．

mmant2には，同じエレメントが4つ並べられています．各エレメントにそれぞれ，独立したミリ波アップコンバータ mmcon3-txを4個割り当てています．USB SDR“USRP N310”からは，4チャネルの異なる変調信号を生成します．
