スペクトラム・アナライザの測定限界とダイナミック・レンジ

自体の2次歪みが小さいほど正しく測れる範囲が広い

最大から最小まで，正確に捉えることができる信号のレベル範囲

ダイナミック・レンジとは何か？

ダイナミック・レンジとは，測定器が最大から最小の信号レベルまで正確に捉えられる範囲を示します．特に高周波回路において，信号とノイズの比率が性能評価の鍵になります．

スペクトラム・アナライザはこの範囲が非常に広く，数千倍以上の比率を測定できます．無線通信回路では信号対ノイズ比が$1000$倍以上になることがあり，オシロスコープでは対応が難しいですが，スペクトラム・アナライザであれば正確に捉えることができます．

一方，ネットワーク・アナライザはフィルタやアンプの特性評価に使われ，数万倍の信号対ノイズ比にも対応可能です．これにより，周波数特性を高精度に測定でき，トラブルシューティングや回路設計の重要なツールです．

2次ひずみと測定の限界

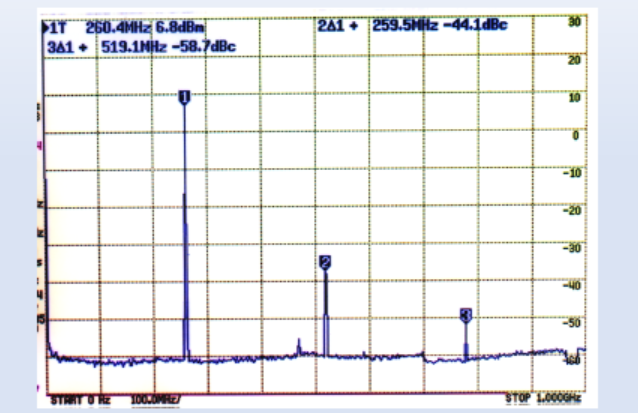

測定器のダイナミック・レンジは，信号の最大レベルと2次高調波成分がノイズ・レベルと一致するまでの範囲で決まります．

具体的には，2信号間の2次ひずみが問題になります．このひずみは測定対象（DUT:Device Under Test）の電子回路だけでなく，測定器自体の回路でも発生します．そのため，測定器の性能が回路の性能評価に直接影響します．例えば，2信号の周波数が近い場合，3次ひずみが近傍に現れ，フィルタでの除去が困難になります．

スペクトラム・アナライザのRBW（Resolution Bandwidth）がノイずれベルに与える影響も無視できません．RBWを1/10に設定するとノイずれベルが10dB低下するため，正確な測定には適切なRBW設定が必要です．

さらに，VBW（Video Bandwidth）を調整することで，ノイズの変動を抑え，安定した測定結果を得られます．

測定器の正しい使い方が重要

測定器を正しく使用しないと，ノイズ誤判定や周波数設定ミスにより誤った評価をします．特に無線通信回路では，プローブによる影響で測定結果が簡単に変わります．

測定器もDUTと同じく電子回路で構成されているため，理想的な測定を実現するには測定器の限界を考慮した設計が求められます．適切に測定器を活用することで，無線通信回路の信頼性や性能を向上させ，トラブルシューティングを迅速に行えるようになります．〈著：ZEPマガジン〉
