計測のためのアナログ回路＆基板設計


ケーブルの揺れで雑音？トラブルQ&A

圧電型加速度センサを使った計測回路を例に

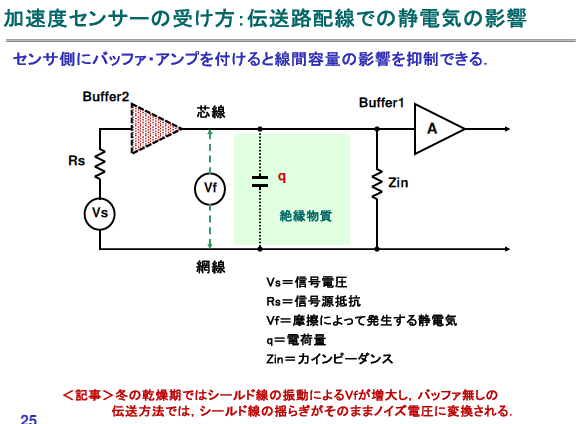

図1　圧電型加速度センサを使った計測システムでは，シールド線やバッファ・アンプの選定，寄生容量への対策など，ノイズ抑制への配慮が重要・画像クリックで動画を見る．または記事を読む．［提供・著］中村 黄三
詳細：［VOD］高精度アナログ計測回路＆基板設計ノウハウ

静電気による雑音の発生とそのメカニズム

冬場の乾燥した環境では，シールド線が振動すると摩擦によって静電気（$V_f$）が発生し，これがノイズ源となることがあります．この静電気ノイズは，圧電型加速度センサが出力する信号電圧（$V_s$）と伝送路の寄生容量によって影響を受けます．信号源抵抗（$R_s$）が高い場合，これらの要因が複雑に絡み合い，ノイズが増幅されることがあります．

シールド線がわずかに揺れるだけで，線間容量と静電気の相互作用によって，ノイズ電圧が受信信号に加わります．

この問題は，以下のような設計的な工夫で軽減できます．

  1. シールド固定
    シールド線をしっかり固定することで振動を抑え，静電気の発生を防ぐ
  2. 特殊シールド線の使用
    カーボン・グラファイトを封入した特殊なシールド線を採用することで，静電気の発生を低減
  3. バッファ・アンプの導入
    センサ信号を低インピーダンスに変換することで，寄生容量の影響を抑制する

バッファ・アンプの重要性と選定基準

圧電型加速度センサは電荷信号を出力しますが，この信号は伝送路の影響を受けやすいため，適切なバッファ・アンプを用いることが必要です．高インピーダンス入力かつ低ひずみのOPアンプを選定することで，信号品質を維持できます．

普及しているレール・ツー・レール（R-R）入力OPアンプでは，入力段にP-MOS（$P$）とN-MOS（$N$）を切り替えて増幅を行う構造が一般的です．しかし，この切り替え時に発生するクロスオーバーひずみが信号品質を低下させる場合があります．この問題を回避するには，DC-DCコンバータ内蔵型のOPアンプを使用し，ひずみを抑えます．

寄生容量と静電気の影響を抑える設計手法

寄生容量の影響とブートストラップ技術

寄生容量は，信号ラインに不要な電荷の流出を引き起こす原因になります．センサ信号が寄生容量$C_P$を介してリークすることで，計測精度が低下することがあります．この影響を軽減するためには，ブートストラップ技術が有効です．

ブートストラップ技術では，信号ラインに並行して補助配線を設け，寄生容量の両端の電位を同一に保つ設計が行われます．これにより，寄生容量を実質的に無効化し，信号の漏洩を防ぎます．この手法を採用する場合，次の注意点を考慮する必要があります．

  1. 信号源抵抗とブートストラップの相性
    信号源抵抗（$R_s$）が高すぎる場合，ブートストラップ配線が効果を発揮しない可能性があります．このため，$R_s$と$C_P$の組み合わせを慎重に検討する必要があります
  2. バッファ・アンプの選定
    ブートストラップ技術を適用する場合でも，低ひずみのバッファ・アンプを併用することで，さらなる信号品質の向上が期待できます．特に，圧電型センサでは高インピーダンス入力のアンプが必要です

静電気ノイズの抑制とシールド設計

摩擦による静電気（$V_f$）は，シールド線の設計によって大幅に抑制可能です．炭素粒子を封入したシールド線は，静電気の発生を抑えながら，高い伝送品質を維持します．また，シールド線の固定や適切な防湿処理（たとえばフッ素系コーティング剤の塗布）も効果的な対策になります．〈著：ZEPマガジン〉
