ノーコードIoT開発 ラズパイでGUIを作る


操作ボタンもメータもNodeRedで簡単制作

dashboardでボタンやスライダを配置

図1　Node-REDのdashboardを使うことで，ノーコードでIoT向けのGUIを簡単に構築可能．buttonやsliderなどのウィジェットを活用し，視覚的に操作できるインターフェースを作成できる．画像クリックで動画を見る．または記事を読む．［提供・著］後閑 哲也
詳細：［VOD/Pi KIT］ラズパイ×Node-REDで作ろう！IoTアプリ開発入門

Node-REDによるノーコードIoT開発

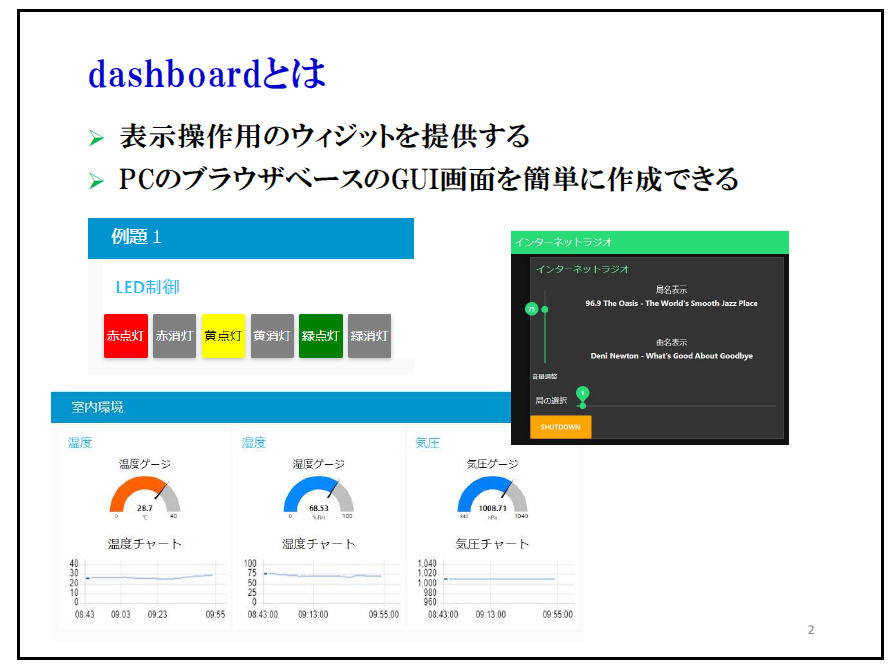

dashboardとは

Node-REDのdashboardは，ブラウザ・ベースのGUIを簡単に作成できるツールです．ウィジェットと呼ばれるGUI要素を利用して，視覚的に操作できるインターフェースを構築できます．

  • 表示や操作用のウィジェットを提供する
  • PCのブラウザ上でGUIを作成できる
  • レイアウトを自由に配置できる

dashboardを利用すると，ボタンやスライダを配置してデータの入力や可視化ができます．

パレットの管理

Node-REDの標準ノードにはdashboardは含まれていません．「パレットの管理」機能を使って追加する必要があります．

  1. メニューから「パレットの管理」を開く
  2. 「ノードを追加」の検索欄に「dashboard」と入力
  3. 「node-red-dashboard」を見つけたら追加ボタンをクリック
  4. 確認ダイアログで「追加」を選択
  5. 完了すると新しいノードが使用可能になる

buttonウィジェットの使い方

buttonウィジェットは，クリック操作でデバイスを制御するためのノードです．LEDのON/OFFを切り替える用途に適しています．

  1. タブとグループを作成する
  2. buttonウィジェットを追加する
  3. ラベルや背景色を設定する
  4. 出力する値を設定する
  5. ノードをデプロイしてGUIを確認する

GUIレイアウトの整理

dashboardのレイアウトは，タブとグループの構成で決まります．

  1. タブを作成し，グループを追加する
  2. ウィジェットを配置し，サイズを調整する
  3. レイアウト・エディタでウィジェットの位置を変更する
  4. デプロイして画面の動作を確認する

キーワード

ウィジェット

ウィジェットとは，dashboardで使用するGUI要素のことです．代表的なものとして，button，slider，text input，gaugeなどがあります．ウィジェットを適切に配置することで，視覚的に分かりやすいインターフェースを構築できます．

  1. 操作用ウィジェット：ボタン，スイッチ，スライダー，入力フォーム
  2. 表示用ウィジェット：テキスト，ゲージ，グラフ，警告表示

レイアウトの管理

Node-REDのdashboardでは，レイアウトの設定が重要です．タブとグループを適切に設定し，ウィジェットの配置を調整することで，使いやすいGUIを作成できます．

  1. タブを作成して大枠を決める
  2. グループを作成してウィジェットを整理する
  3. ウィジェットの配置とサイズを調整する
  4. デプロイしてレイアウトを確認する
