高周波でのデカップリング配置は「グローバル」に

“Todd Hubing”教授に学ぶ プリント基板EMC

• 著者・講師：櫻井 秋久
• 主催：ZEPエンジニアリング株式会社
• 企画・編集：ZEPエンジニアリング株式会社

電源層-GND層が近い基板はパスコンが広範囲に効く

プリント基板（PCB）設計における電磁両立性（EMC）は，電子機器の信頼性と性能を左右する重要な要素です．特に，デカップリング・キャパシタの配置は，ノイズを抑制し，安定した動作を保証するための鍵です．この記事では，電源層とグラウンド層の間隔が狭い場合のデカップリング・キャパシタの実装方法について解説します．

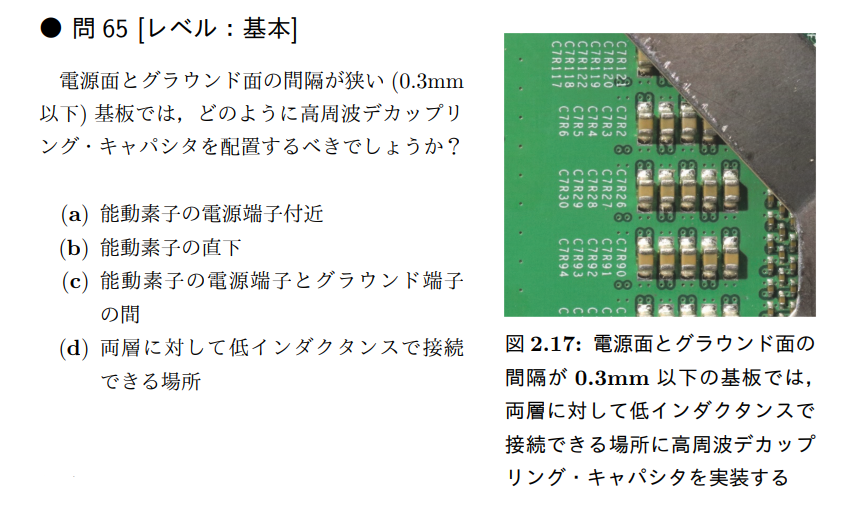

電源層とグラウンド層の間隔が0.3mm未満のような狭い場合，キャパシタは「グローバル」に働くとされています．これは，キャパシタが基板全体の電源層に対して影響を与えるため，特定のデバイスだけに効果が集中するわけではないことを意味します．したがって，基板上のすべてのデカップリング・キャパシタは，全体の電圧変動に対して共通の役割を果たします．

このような状況では，キャパシタの配置場所は厳密に決める必要はありません．むしろ，基板全体にバランス良くキャパシタを配置し，特に電源層から大きな電流を引き出すデバイスの周辺に十分な数のキャパシタを配置します．

一方，能動素子の電源端子とグラウンド端子のビアを共有してキャパシタを配置することに特別なメリットはありません．むしろ，ビアを共有することでキャパシタや能動デバイスの接続インダクタンスが増し，逆効果を招く可能性があります．そのため，ビア共有は避けるべきです．

間隔が0.3mm以上の場合，局所的なデカップリングが求められます．この場合，キャパシタの位置は極めて重要です．適切な配置により，ノイズ抑制効果を最大化し，デバイスの安定動作を確保できます．

総じて，プリント基板設計においては，電源層とグラウンド層の間隔を考慮しながら，デカップリング・キャパシタの配置戦略を柔軟に調整することが重要です．これにより，最適なEMC対策を講じることができます．〈ZEPマガジン〉
