熱伝導シートのいろいろ
液材,シート材から相変化材まで
熱伝導シートの多様化
![]() |
---|

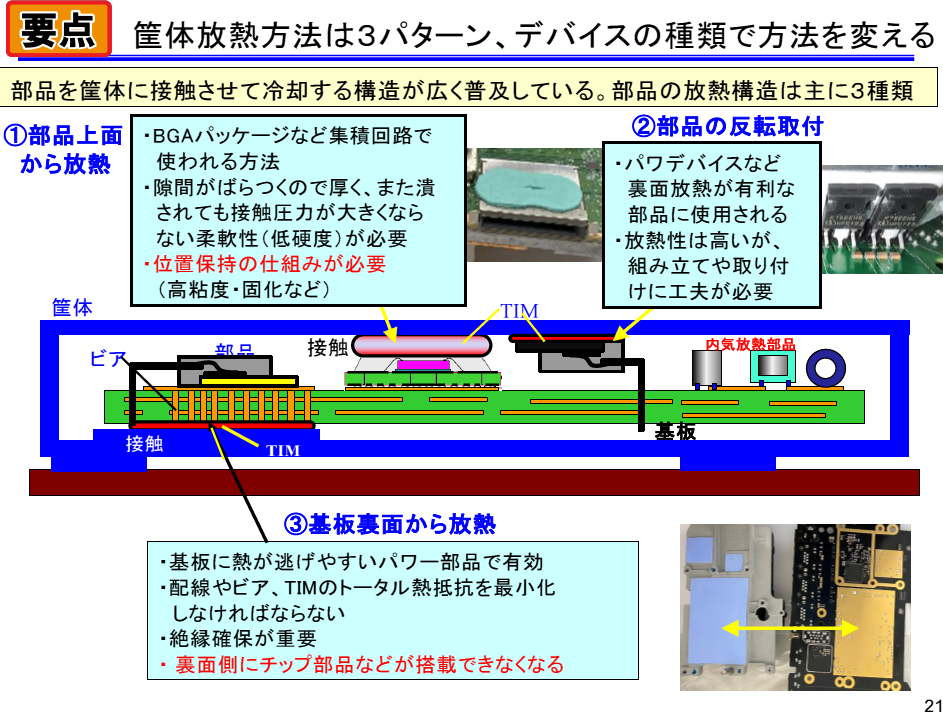

図1 熱伝導シートTIMは,柔らかいシート材,液状のギャップ・フィラ,固化タイプの接着材,熱を加えると相変化を起こす材料など多様化している.画像クリックで動画を見る.または記事を読む.[著]国峯尚樹 詳細:[VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計100の要点【セッション5】SiC/GaN搭載高エネルギ密度機器・EVインバータの冷却技術 |
電子機器の発熱対策では,発熱源と放熱部材を効率よく結合するために熱伝導シート(TIM)が広く利用されています.かつてはサーマル・グリースが主流でしたが,現在は材料や形態が大きく多様化しています.柔らかいシート材,液状のギャップ・フィラ,固化タイプの接着材,熱を加えると相変化を起こす材料など,用途や構造条件に応じて最適な選択が求められています.
液状材料とシート材の特徴
液状材料にはサーマル・グリースやギャップ・フィラがあります.これらは自動塗布が可能で量産性に優れ,隙間を充填して反力を生じにくいという利点があります.ギャップ・フィラは塗布後に固化するため,隙間に合わせた厚みで安定した熱伝導を実現できます.特にEVバッテリのような大面積用途では大量に使用され,生産量が急速に増加しています.
シート材は管理が容易で一定厚さを確保できる特徴があります.潰して使用する際には反力が発生し部品にストレスを与える可能性があるため,柔軟で低硬度のシートが選ばれることが多いです.BGAパッケージやパワー・デバイスなど,部品の構造によって適材を判断する必要があります.
相変化材料(PCM)の利用
相変化材料(PCM:Phase Change Material)は,加熱すると溶融して界面を満たし,冷却すると固化する性質をもちます.この特性により,初期組立時にはシート状に供給され,通電後に溶融して密着性を高めることができます.ヒートシンクとCPUの間に挟んで使用する例が代表的で,グリースに近い性能をもちながら取り扱いの容易さを兼ね備えています.
材料選定の観点
熱伝導シートや関連材料を選ぶ際には,以下の観点を考慮することが重要です.
- 使用時の接触圧力を適切に想定する
- 大面積用途では液状ギャップ・フィラが有効
- 部品のストレス低減には低硬度シートを検討する
- 管理の容易さを優先する場合はシート材を利用する
- 相変化材は組立性と実効性能の両立に有効
熱伝導材料は「熱伝導率」だけでなく「界面抵抗」「接触条件」「応力緩和性能」といった要素に依存します.液状材,シート材,相変化材それぞれに強みがあり,用途に応じて適切に選定することが信頼性の高い放熱設計につながります.
