拡がり熱抵抗と接触熱抵抗に注目


放熱器設計の基本

ヒートシンク熱抵抗の基本構成

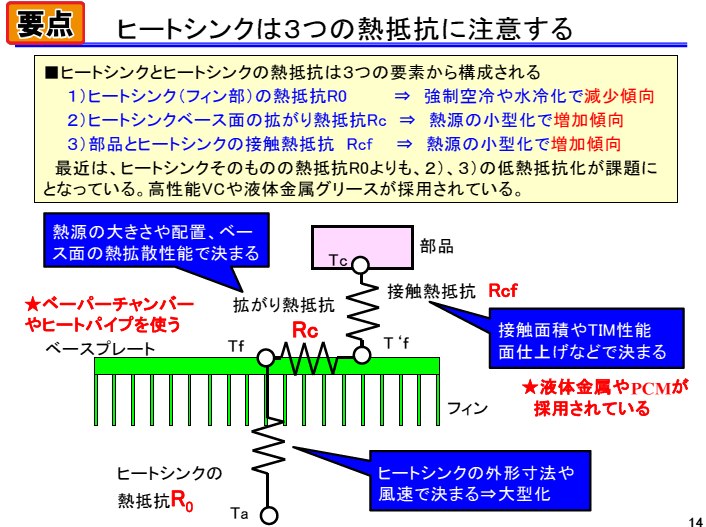

図1 小形部品は,ヒートシンク・ベース上で温度差が生じやすい.ヒートシンク・ベースを厚くしたり,熱伝導性の高い材料を使って拡がり熱抵抗を低減するべき.画像クリックで動画を見る.または記事を読む.[著]国峯尚樹
詳細[VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計100の要点【セッション5】SiC/GaN搭載高エネルギ密度機器・EVインバータの冷却技術

ヒートシンクの熱抵抗は主に3つの要素から構成されます.まず,ヒートシンク自体のフィン部の熱抵抗$R_0$です.強制空冷や水冷化を行うと$R_0$は減少します.次に,ヒートシンク・ベース面の拡がり熱抵抗$R_c$です.熱源の小型化に伴い$R_c$は増加します.最後に,部品とヒートシンクの接触熱抵抗$R_{cf}$があります.小型化した熱源では$R_{cf}$が増加する傾向です.近年では$R_0$よりも$R_c$と$R_{cf}$の低熱抵抗化が課題です.高性能VCや液体金属グリースが採用され,これらの抵抗を低減します.

拡がり熱抵抗の設計上の考慮点

熱源の発熱量が増大すると,ヒートシンクの表面積を十分に確保する必要があります.部品サイズは小型化しているため,ヒートシンク・ベース上で温度差が生じやすくなります.拡がり熱抵抗$R_c$を低減するには,ヒートシンク・ベースを厚くしたり,熱伝導性の高い材料を使用することが有効です.また,複数の小型熱源を同一ベースに配置する場合も,温度均一化のために$R_c$の最適化が重要です.

接触熱抵抗の最適化

部品とヒートシンクの間に存在する接触熱抵抗$R_{cf}$は,熱伝達効率に大きく影響します.$R_{cf}$が大きいと部品とヒートシンクの間に温度差が生じ,ヒートシンクの性能を十分に引き出せません.接触面の平滑化や高性能グリースの使用,液体金属の適用により$R_{cf}$を低減できます.

放熱設計の具体的手法

  1. ヒートシンク・ベースの厚みや材質を選定し拡がり熱抵抗$R_c$を最小化する
  2. 部品とヒートシンク間の接触面を平滑化して$R_{cf}$を低減する
  3. 必要に応じて液体金属グリースや高性能VCを使用する
  4. 複数の熱源がある場合は配置を工夫し温度差を縮小する
  5. ヒートシンクのフィン設計で強制空冷や自然空冷効率を最適化する

拡がり熱抵抗$R_c$と接触熱抵抗$R_{cf}$の低減は,ヒートシンクそのものの熱抵抗$R_0$の改善以上に重要です.放熱器設計では,これら2つの抵抗を理解し,効率的に制御することで,部品の信頼性と寿命を確保できます.

〈著:ZEPマガジン〉
