放熱フィン数の最適解

多すぎても性能が出ない

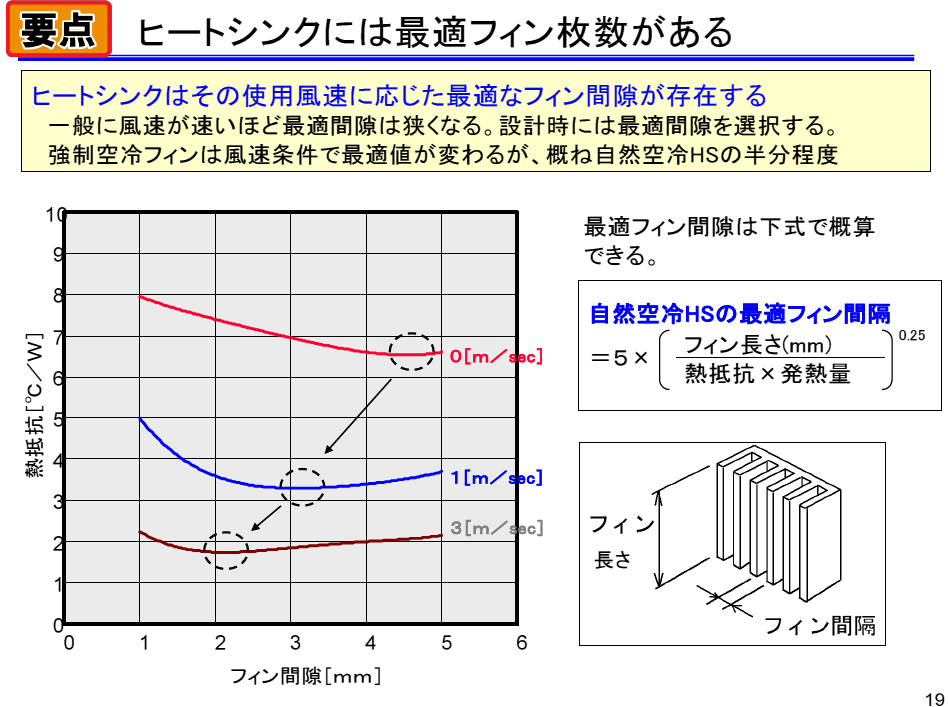

放熱フィンの最適枚数と性能

ヒートシンクはフィンの枚数と間隔が放熱性能に大きく影響します．フィンが少ない場合は表面積が不足し，熱が効率的に外部に逃げず温度が上昇します．フィンを増やすことで表面積は増加しますが，間隔が狭くなると風の流れが阻害され，逆に熱抵抗が増加します．各フィンの周りには温度境界層が形成され，これが干渉しないようにすることが最適な冷却の鍵です．

自然対流と強制対流の影響

自然空冷型ヒートシンクでは，フィン間隔はやや広めが適しています．風が弱いため，温度境界層が厚くなりやすく，間隔を狭めすぎると境界層どうしが干渉して効率が低下します．一方，ファンなどを用いた強制対流型では，風が境界層を薄くするため，フィン間隔を狭めても干渉が少なく，より多くのフィンを配置可能です．風速$V$に応じた最適間隔の設定が重要です．

フィン間隔の概算と設計ポイント

フィンの最適間隔は発熱量とヒートシンクの寸法から概算できます．長さ$L$のフィンをもつ場合，熱抵抗$R_{th}$と発熱量$Q$を基に表面積を算出し，適切な枚数を決定します．設計段階では次の点を考慮します．

1. フィン間隔を狭めすぎないように設定する
2. 風速条件に応じた最適枚数を選ぶ
3. 温度境界層が干渉しないギリギリの位置まで近づける
4. 強制対流時はより多くのフィンを配置して表面積を増やす
5. 自然空冷時は間隔を広めにして安定した境界層を確保する

設計上の注意点

高発熱デバイスでは，最適なフィン枚数の設定が冷却性能の向上に直結します．フィンを多くすれば必ずしも性能が向上するわけではなく，風の流れと温度境界層の干渉を考慮して最適値を決定することが重要です．フィン配置を適切に選ぶことで，効率的な熱拡散と機器寿命の延長が可能です．

〈著：ZEPマガジン〉
