初歩のヒートシンク設計 3つの熱抵抗を決める

ヒートシンク設計基本中の基本

ヒートシンクに関わる3つの熱抵抗

ヒートシンクの設計を考えるときに重要なのは温度そのものではなく，目標熱抵抗を明確にすることです．部品のジャンクション温度に上限が定められており，発熱量や周囲温度が与えられると，そこから許容される熱抵抗値が算出されます．この熱抵抗値を満たすようにヒートシンクを設計することが出発点です．

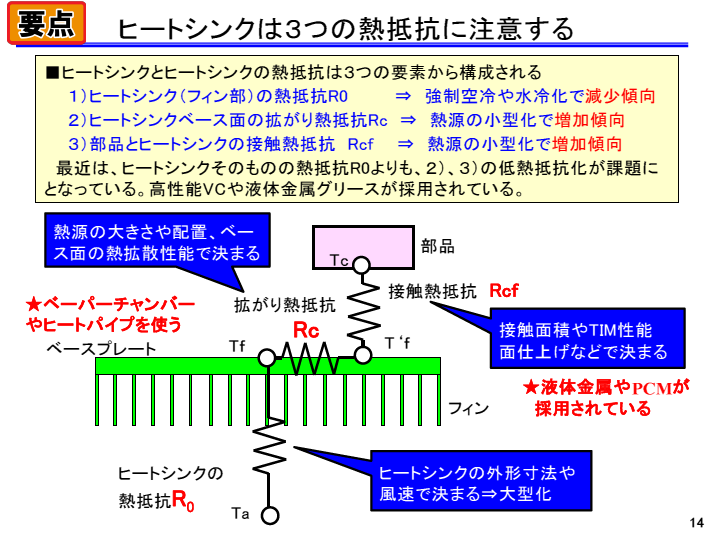

ヒートシンクに関わる3つの熱抵抗

ヒートシンクの性能は単一の要素で決まるのではなく，複数の熱抵抗の組み合わせによって決まります．主に次の3種類に分けられます．

1. ヒートシンク本体の熱抵抗$R_0$：強制空冷や水冷を導入することで低減できる
2. ベース面の拡がり熱抵抗$R_c$：熱源が小さいほど増加する傾向がある
3. 部品とヒートシンクの接触熱抵抗$R_{cf}$：接触面積や熱伝導材の性能に依存する

従来はヒートシンク本体の熱抵抗$R_0$を低減することが中心でしたが，近年は熱源の小型化により$R_c$や $R_{cf}$の影響が支配的になっています．そこでベーパーチャンバ，ヒートパイプ，液体金属グリースなどの高性能な熱伝導部材が使われるようになっています．

設計手順と考え方

自然空冷ヒートシンクを設計・選定する場合は，次の手順で進めることが一般的です．

1. 目標熱抵抗の算出：許容温度，発熱量，周囲温度から求める
2. 包絡体積の算出：性能を満たすために必要な全体の体積を算出する
3. 外形寸法の決定：搭載条件に基づき寸法を割り当てる
4. フィンパラメータ設計：フィンの高さ，厚み，枚数を調整する
5. 検証：部品を搭載した状態で温度分布や過負荷時の温度上昇を確認する

自然空冷ではヒートシンクの性能は形状に大きく依存するため，設計手順は比較的シンプルです．性能目標に対して必要な体積をグラフや実測データから求めれば，大きさやフィンの寸法をおおむね決定できます．この手法により，設計者は仕様に沿った効率的なヒートシンクを選定できます．

〈著：ZEPマガジン〉
