未然に大トラブル回避!電卓でまず計算「全消費÷表面積」
300Wm$^$2以上なら早めの設計見直し
基板全体の熱流束を把握する重要性
![]() |
---|

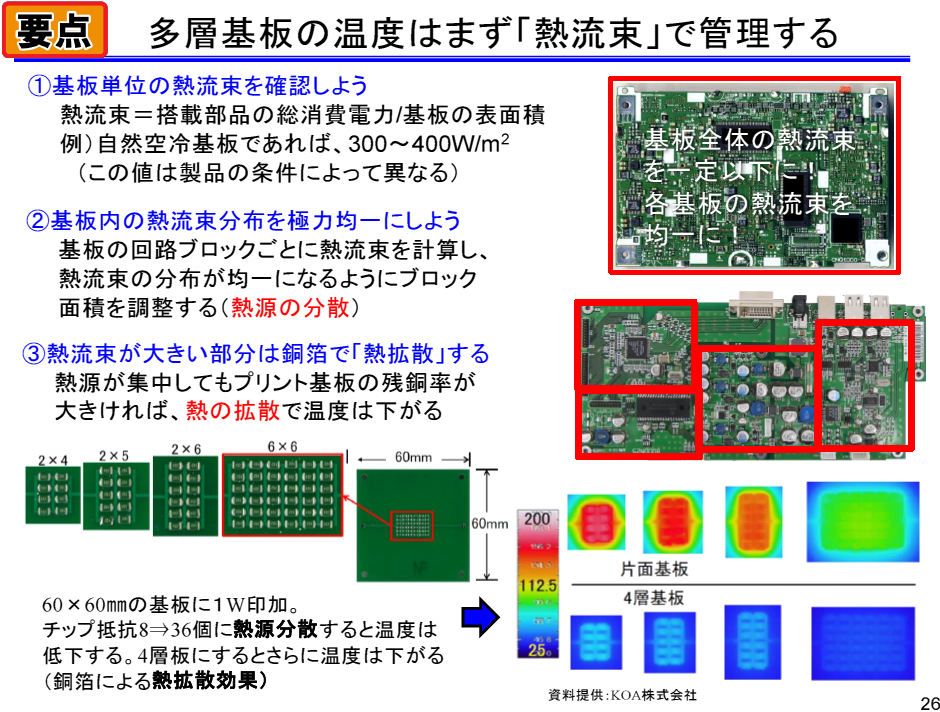

図1 熱対策の最初の確認作業は,基板の面積あたりの発熱密度,すなわち熱流束を計算.計算式は「基板に搭載された部品の総消費電力÷基板の表面積」.画像クリックで動画を見る.または記事を読む.[著]国峯尚樹 詳細:[VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計100の要点【セッション5】SiC/GaN搭載高エネルギ密度機器・EVインバータの冷却技術 |
電子機器の設計において,基板全体の放熱性能を把握することは極めて重要です.発熱は部品の体積で生じますが,熱は表面からしか逃げません.このため,基板の面積あたりの発熱密度,すなわち熱流束を計算することが最初の確認作業です.計算式は「基板に搭載された部品の総消費電力÷基板の表面積」で求められます.単位はW/m$^2$です.電卓で簡単に確認できる値であり,未然に大きな温度上昇トラブルを避ける第1歩です.
許容値と基板設計の目安
自然空冷の場合,基板全体の熱流束はおおよそ300~400W/m$^2$以内に収めることが望ましいです.これを超えると温度上昇が急激に大きくなり,冷却手段を追加しなければなりません.基板設計の初期段階で,この目安を満たしているかを確認することは大切です.許容値を外れる基板は,完成後にサーモグラフィで観測すると局所的な温度上昇が明確に現れます.したがって,初期段階での簡易計算が有効です.
熱流束の均一化とブロック設計
基板全体で基準値を満たしていても,回路ブロックごとの熱流束が偏っていると温度分布に大きな差が生じます.これを防ぐためにはブロックごとに消費電力を把握し,ブロック面積で割って局所的な熱流束を確認することが重要です.その結果に基づいて面積を調整すれば,温度の局所上昇を抑えられます.
- 基板の総消費電力を把握する
- 基板の外形寸法から表面積を求める
- 全消費電力÷表面積で熱流束を算出する
- 熱流束が基準値内か確認する
- ブロックごとの熱流束を計算し,均一化を図る
熱流束の分布は温度分布に直結します.シミュレーションを行わなくても,電卓計算だけでおおよその温度傾向を予測できる点が大きな利点です.
熱拡散による対策
熱流束が局所的に大きい場合は,銅箔を利用して熱を拡散させることが有効です.基板の残銅率を高くすれば,熱が面全体に広がり温度上昇を抑制できます.チップ抵抗などを分散配置することでも温度を下げられます.さらに,多層基板にして銅箔を増やすことで,放熱性能は向上します.このような工夫を組み合わせれば,基板自体が放熱デバイスとして機能します.
