M5Stack IoT電子工作 TCP/IPの高速化

世界のサーバと低遅延通信

M5Stackで作るインターネット・ラジオとTCP/IPの高速化

1．高速化の背景と重要性

IoTデバイスであるM5Stackは，小型で多機能なプラットフォームとして注目を集めています．このデバイスを用いたインターネット・ラジオの構築では，TCP/IPプロトコルを活用し，低遅延でデータ通信を実現することが重要です．音声データのようなリアルタイム性を要するアプリケーションでは，高速化と効率的なリソース配分が不可欠です．

ESP32チップに内蔵された2つのCPU（PRO_CPUとAPP_CPU）は，ネットワーク処理とデータ処理を分担することで効率を最大化します．PRO_CPUがHTTPリクエストとレスポンスの管理を行う一方で，APP_CPUはMP3デコードや音声出力を担当します．この設計により，処理が並列化され，データの流れがスムーズになります．

2．インターネット・ラジオのしくみ

インターネット・ラジオは，MP3プレーヤのデータ取得部分をSDカードからHTTPクライアントに変更することで構築できます．次のような手順で動作します．

1. HTTPリクエストの送信
   ラジオ・サイトに対してGETリクエストを送り，音声データを取得します
2. ICY Stream Titleの受信
   MP3ストリームに含まれるメタ・データを解析し，曲名やビットレート情報を表示します
3. リング・バッファによるデータ管理
   音声データは1MBのリング・バッファに格納され，バッファ・オーバーフローや欠損を防ぎます

データ・フローのポイントとして，ICY-MetaDataヘッダを用いた通信が挙げられます．このヘッダは，サーバから曲情報を定期的に受け取るために必要です．また，受信したデータを効率的に処理するため，512B単位でバッファへの書き込みを行います．

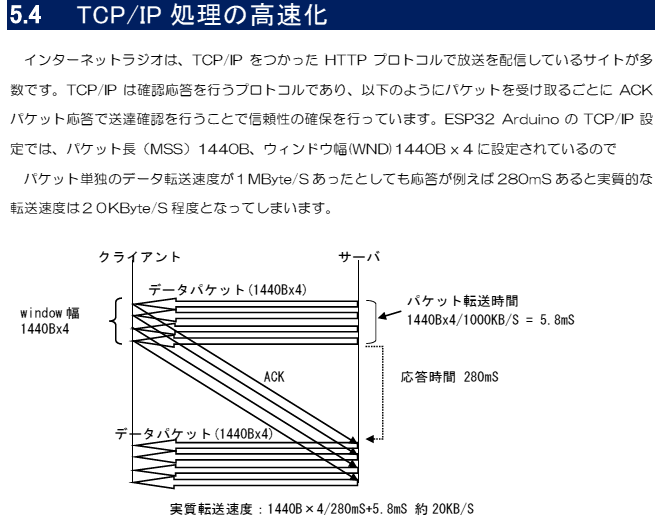

3．TCP/IP高速化の技術的ポイント

TCP/IPの高速化には次の要素が影響します．

1. 接続の再利用
   `$http.setReuse（true）$`のような指示により，HTTP接続を繰り返し使用することで再接続時間を短縮します
2. 非同期処理
   PRO_CPUが通信，APP_CPUがデータ処理を行う非同期タスク設計が，高速化を可能にします
3. 小さなデータ・パケットの集約
   データ・パケット数を増やし，一度に送信する量を調整することで，低遅延を実現します

これらの技術は，リアルタイム通信の品質を向上させ，快適なインターネット・ラジオ再生を可能にします．

ICY Stream Titleの役割

インターネット・ラジオのプロトコルであるICY Stream Titleは，音楽情報（曲名やアーティスト名など）をストリーム内で提供するしくみです．このメタ・データは，リスナの体験向上に寄与し，リアルタイムで情報を取得する際に特に有用です．

ICY Stream Titleのしくみは次のように動作します．

1. `icy-metaint`は，ストリーム内のメタ・データ間隔（バイト数）を示します．この値は通常16KBで設定され，データの正確な取得とデコードを容易にします
2. タグ構造には，1バイトのタグ長（16倍がメタ・データ長）と，曲情報の文字列が含まれています

M5Stackでの実装と課題

M5Stackを用いたインターネット・ラジオでは，ICY Stream Titleの解析が重要な課題です．具体的には次の点が挙げられます．

1. タグ処理の精度
   タグとデータを分離する際，正確な位置計算が求められます
2. メタ・データの整合性
   タグの誤検出や破損がMP3デコード・エラーを引き起こすため，復元処理が必須です

これらの実装には，リング・バッファや非同期タスクを組み合わせた堅牢な設計が必要です．また，デバッグの際には，icy-metaintやヘッダラインの解析結果を確認し，最適化を図ることが推奨されます．

〈著：ZEPマガジン〉

動画を見る，または記事を読む

著者紹介

• 1977年～2008年　NECで中大型コンピュータの装置開発
• 2009年　NECラーニングで組み込み研修講師
• 就労移行支援ベルーフで職業訓練（IT）講師，現在に至る

著書

1. ［VOD/KIT］STM32マイコン＆Wi-Fiモジュールで学ぶ C/C++プログラミング入門，CQ出版社．
2. ［VOD/KIT］Python×実習キット×スマホでできる！ESP32マイコン活用術，CQ出版社．
3. ［VOD/KIT］M5Stack Core2付き！ESP32で学ぶPython＆Arduinoプログラミング入門，CQ出版社．
4. ARM32ビット・マイコン電子工作キット ブレッドボードで気軽に始めよう，CQ出版社．
5. 連載，子供向け1500円パソコン IchigoJam誕生，トランジスタ技術, CQ出版社．
