スイッチング電源の回路方式選び


バック・コンバータからフルブリッジ・コンバータまで

電源の回路方式は負荷で決まる

図1　スイッチング電源の最適な回路方式は負荷で決まる．［著・提供］善養寺 薫．画像クリックで動画再生．詳細は［VOD/KIT/data］実験キットで学ぶ 電源・アナログ回路入門

スイッチング電源は，電力変換技術の中で重要な役割を果たしています．

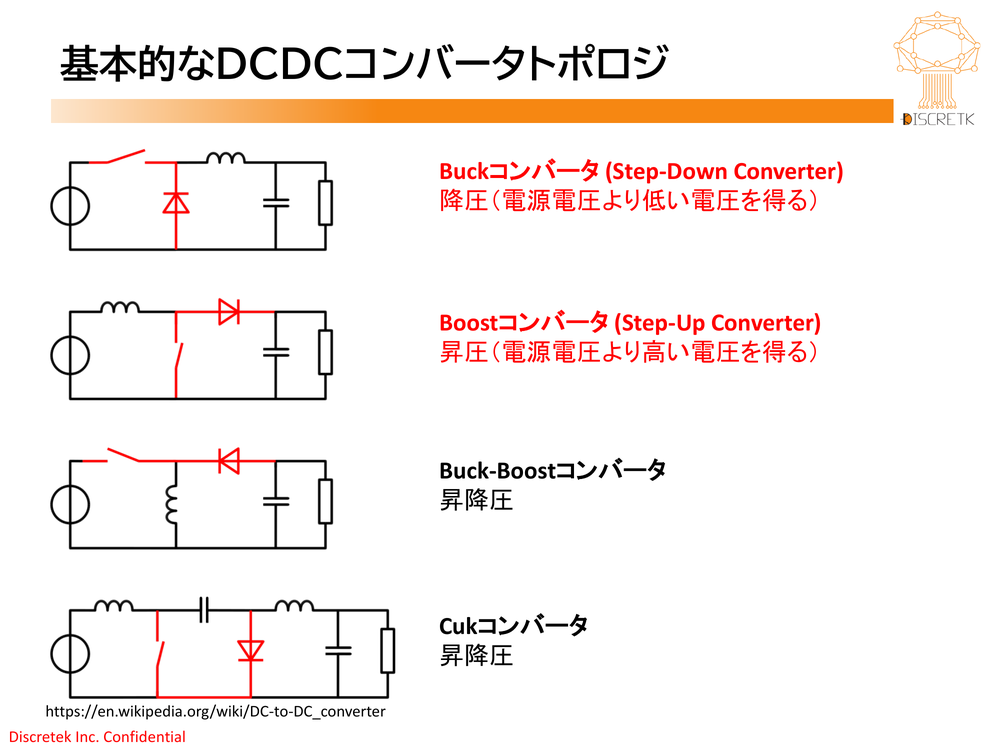

スイッチング電源の基本的なトポロジは，バック・コンバータ（ステップダウン・コンバータ），ブースト・コンバータ（ステップアップ・コンバータ），バック・ブースト・コンバータ，チューク・コンバータなどさまざまあり，用途に応じて選ぶことが重要です．

バック・コンバータ（buck converter）は，入力電圧をより低い出力電圧に変換するためのトポロジで，電圧を降圧する際に使用されます．

ブースト・コンバータは，入力電圧をより高い出力電圧に昇圧するために用いられます．

バック・ブースト・コンバータやチューク・コンバータは，昇圧と降圧の両方に対応できる柔軟性をもち，広範囲な電圧変換を実現します．

絶縁電源トポロジには，リンギング・チョーク・コンバータ（RCC，Ringing Choke Converter）やフライバック・コンバータ（flyback converter）などがあります．

RCCは，比較的低い出力（30W以下）で使用され，小型で安価な電源ソリューションを提供します．

フライバック・コンバータは，最大250Wまで対応可能で，回路が単純で部品点数が少ないため，コスト・パフォーマンスに優れています．

フォワード・コンバータやダブルエンド・フォワード・コンバータは，より高い出力を必要とする場合に使用されます．特にダブルエンド・フォワード・コンバータ（forward converter）は200Wから1000Wの出力が可能です．

プッシュプル・コンバータは，低い入力電圧で大きな出力を得る用途に向きます．ハーフブリッジ・コンバータややフルブリッジ・コンバータは，大容量の電源に適しています．

フルブリッジ・コンバータは最大2000Wの出力を提供し，さらに大きな出力が必要な場合にはフェイズシフト・フルブリッジ・コンバータが用いられ，設計が複座具ですが安定して高出力を供給します．〈ZEPマガジン〉

動画を見る
