1石のトランジスタから電子回路の基本と設計法を学ぶ

USBトランジスタ・チェッカ・キット付きの実践型ハンズオン・セミナ開催

オームの法則/トランジスタからMOSFET/OPアンプまで！電子回路設計を実体験

電子回路の学習において，最初に学ぶのがオームの法則です．$V = IR$という基本式により，電圧，電流，抵抗の関係が明確に定義され，どれか2つが分かればもう1つが計算できます．この単純ながら本質的な関係を使いこなすことが，回路設計の第一歩です．

6月25日と7月23日に開催するキット付きハンズオン・セミナ「オームの法則からOPアンプ回路まで」では，USB接続の小型測定器を用いて，この基本法則の理解から実際のトランジスタ回路やOPアンプ回路の動作確認までを体験できます．理論と実機が結びつく瞬間を目で見て，手で測りながら学べる構成です．

トランジスタとOPアンプで広がる応用設計

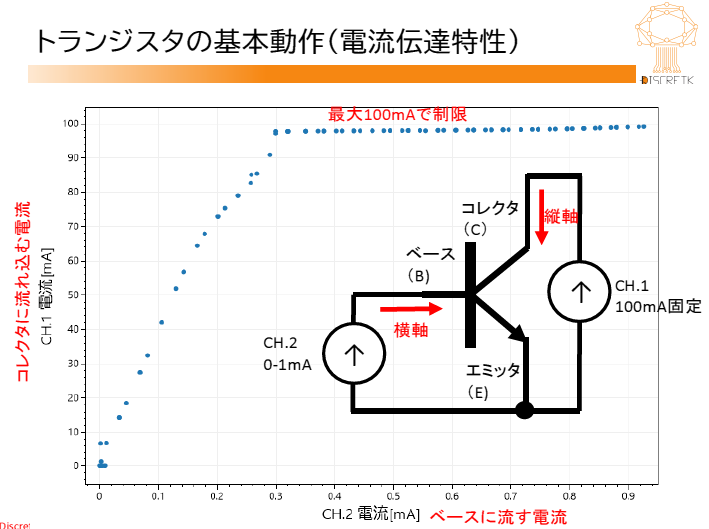

セミナではトランジスタの増幅作用やスイッチ動作を確認します．ベース電流とコレクタ電流の関係や，エミッタ抵抗による動作点の安定化など，回路動作の「なぜ」が見えてきます．

また，OPアンプ（演算増幅器）も取り上げます．反転増幅，加算回路，差動増幅などの基本的な構成を，実際に信号を入力して波形を測定しながら確認します．理論上のゲイン設定と実際の測定値を比較することで，理論と現実の橋渡しができます．

本セミナは，オームの法則を出発点に，トランジスタやOPアンプなど基本素子の役割を実測により体感する構成です．机上の理解だけでは得られない，動作への感覚的理解を深めることができます．

電圧とは何か：山と高低差にたとえる

電圧とは電位の差，すなわち電位差です．電位は物理的な位置エネルギのように，どの点にどれだけの「高さ」があるかを示します．これを視覚的に理解するため，山をイメージするとよいです．たとえば山の地点Aと地点Bの高さの差が100mであれば，それが電位差＝電圧です．

この差だけが重要であり，AやBの絶対的な高さ（電位）は通常，回路設計では問題にしません．電圧計で測定できるのは，この電位差です．したがって，電圧は「2点間の関係値」として定義されます．

電位差とGNDの関係

実務ではGND（接地）を基準点として電圧を測定するのが一般的です．たとえば「点Aの電圧を測る」と言う場合，実際には「A-GND間の電位差」を意味します．回路内のどの配線にも電位が存在しますが，それを直接測ることはできません．測定可能なのはあくまで電位差であり，電圧計は2点を接続してこの差を計算しています．

つまり，電圧とは「ある点が，基準点（GND）に対してどれだけ高いか低いか」を示す量であり，GNDの選び方で見かけの電圧値は変化します．ただし動作原理や回路挙動は，電位差さえ保たれていれば変わりません．

電圧源と分圧の実用例

電圧源から特定の電圧を作り出すには，抵抗を使った分圧回路が活用されます．これは抵抗の直列接続によって，電源電圧を任意の比率で分ける手法です．

1. 直列に接続された2つの抵抗で構成する
2. 中央の接続点に目的の電圧が現れる
3. この電圧は抵抗比によって制御される

このようにして得られる電圧は，OPアンプのバイアス電圧やセンサの基準電圧として広く使われています． 〈著：ZEPマガジン〉
