超小型Xyloniボードで動かすRISC-V Sapphire SoCの仕様


1万円 FPGAスタータキットで作る RISC-V CPU


［Webinar/KIT/data］新人技術者のためのRISC-V CPU設計 初めの一歩（5月31日～6月7日，2日コース）


RISC-V Sapphire SoCの全体像

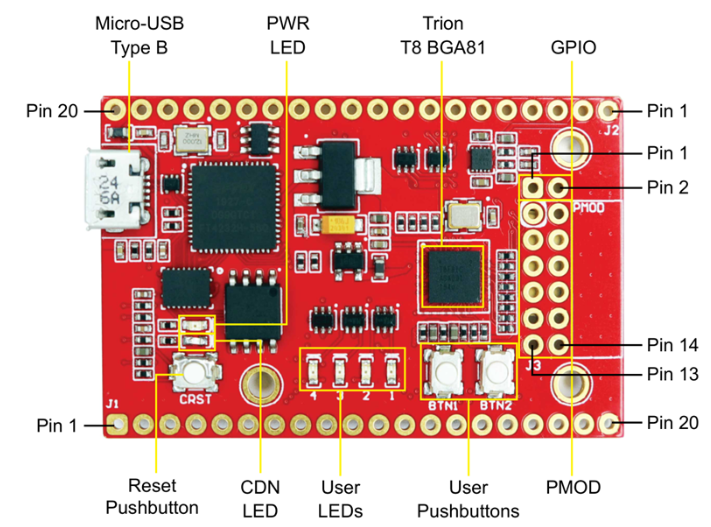

図1　Xyloniは，USBコネクタ，ユーザ用ボタン，LED，SDカード・スロットといった実用的なI/Oを搭載．制御信号はTrion T8 FPGAに直結しており，ユーザ・ロジックから自由に制御できる．画像クリックで動画を見る．または記事を読む．参考:［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門

Xyloniボードは，手のひらサイズのFPGA開発キットでありながら，RISC-Vコアを含むSapphire SoCの実装に対応しています．このボードはTrion T8 FPGAを搭載しており，$7384$個のロジック・エレメントと$77$kbのRAMを内蔵しています．FPGAの基本動作に加えて，USB経由で複数のインターフェースを利用できる構成が特徴です．

具体的には，SPI書き込み，JTAGデバッグ，UART通信，VCCIO設定の4インターフェースが用意されており，それぞれFTDI社のFT4232Hが担っています．これにより，RISC-Vコアのプログラム書き込みやCソース・レベルでのデバッグが可能です．

Xyloniボードの機能的特徴

Xyloniには，USBコネクタ，ユーザ用ボタン，LED，SDカード・スロットといった実用的なI/Oが実装されています．制御信号はTrion T8 FPGAに直結しており，ユーザ・ロジックから自由に制御できます．また，33.33MHzのクロック発振器が搭載されており，内部PLLで周波数を自在に変更できます．

FPGAの起動は，USB経由でSPI NOR FLASHにビット・ストリームを書き込むことにより行います．起動時にはCDONE端子がHighになることで，ユーザ・ロジックの動作が可能になります．

Sapphire SoCの仕様と実装方針

実装されるSapphire SoCは，RV32IMCアーキテクチャを採用した32ビットRISC-V CPUを中心に構成されています．内蔵RAMを活用することで，命令・データを含む合計$4$KBのメモリを確保しています．また，同期通信用SPIを2チャネル，非同期通信用UARTを1チャネル搭載し，外部とのインターフェースも確保されています．

RISC-VアーキテクチャとRV32IMCの実用性

RISC-Vはオープンな命令セット・アーキテクチャであり，基本命令セットであるRV32Iを軸に，多様な拡張が可能な構造です．その中でも，RV32IMCはマイコン用途に向いた構成であり，以下の拡張命令を含んでいます．

  1. M（乗算・除算）命令により，演算処理の幅が広がる
  2. C（16ビット圧縮）命令により，プログラム・サイズが縮小される

圧縮命令は特にリソースが限られる小型FPGAにおいて有効であり，$4$KBのメモリ空間でも実用的な処理が実現可能です．Sapphire SoCの設計では，C命令の導入によってメモリ効率を確保しつつ，動作コードを保持しています．

また，RISC-V標準のデバッグインターフェースをJTAG経由で提供することで，OpenOCDなどの汎用デバッガを利用可能です．これにより，ソフトウェア開発者にとっては一般的なCコードによる開発と同様のデバッグ手法を適用できます．

このような構成により，RV32IMCベースのSapphire SoCは教育用，試作用途，制御用マイコンのプロトタイプ開発など多様な用途に適しています．拡張命令の柔軟性と標準化されたデバッグ環境は，RISC-Vの普及を後押ししています．
