自作CPU入門2：部品どうしをつなぐ「バス」


CPU，メモリ，I/Oが共有する会話用通信路

細切れにされたデータが転送される

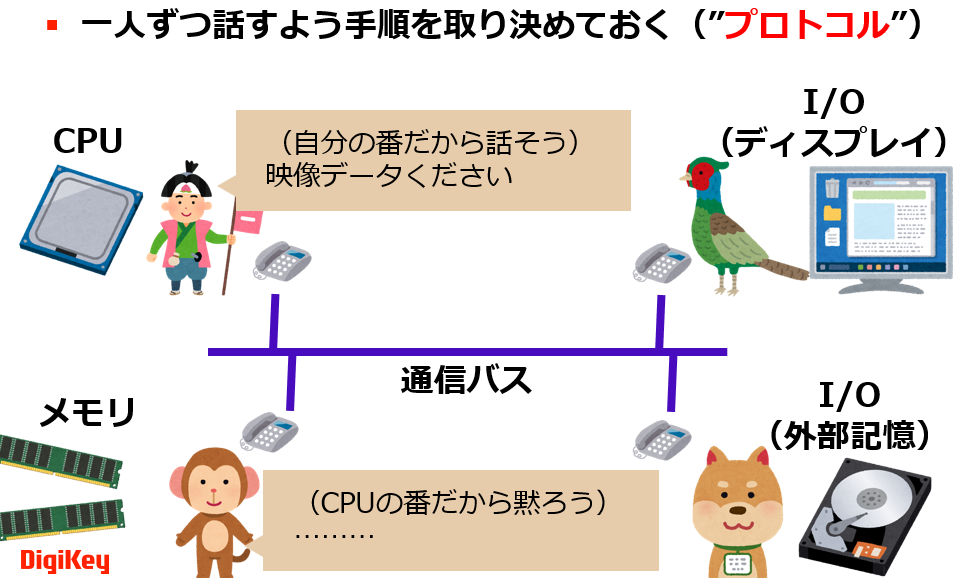

図1　CPU，メモリ，I/Oは，相互にデータをやり取りするために同じ通信路を共有し，同時に1つの通信しか発生しないようにルールを決めて利用する．この通信路を「バス」と呼ぶ．通信路で一度に送れるデータ量は，32ビットまたは64ビットのとても小さなものなので，動画や文書などの大きなデータは，細分化して少しずつ転送する．画像クリックで動画を見る．または記事を読む

部品どうしをつなぐ「バス」とは

CPU，メモリ，I/Oは相互にデータをやり取りするために「バス」と呼ばれる通信路を使用します．バスは複数の部品が同じ通信路を共有し，同時に1つの通信しか発生しないようにルールを決めて利用します．これにより，効率的にデータを送受信することが可能になります．

バスのデータ幅は32ビットや64ビットのように決められており，これにより一度に送れるデータ量が決まります．動画や文書のような大きなデータは，細分化して少しずつ転送されます．たとえば，4GBの動画データ（約32Gビット）を32ビットずつ転送する場合，10億回以上の転送が必要です．CPUはこのような膨大なデータ転送を正確に管理し，メモリやI/Oと連携して処理を行います．

CPUのデータ転送のしくみ

CPUはバスを介してデータをやり取りします．たとえば，CPUがHDDからメモリへデータを送る場合，以下のような手順で進みます．

  1. CPUがHDDに「32ビットのデータを1つメモリに送れ」と指示を出す
  2. HDDは32ビットのデータをメモリに送る
  3. メモリはデータを受け取る
  4. HDDは次の32ビットのデータをメモリに送る
  5. この処理を何億回も繰り返す

4GBの動画データを転送する場合，10億回以上のやり取りが必要です．CPUはこれを高速に繰り返し，データの流れを管理しています．

「バス」の役割

「バス」は，CPU，メモリ，I/Oをつなぐ通信路であり，データの流れを管理する重要な役割を担っています．バスにはいくつかの種類があり，代表的なものとして以下が挙げられます．

  1. データ・バス：CPUとメモリ，I/O間でデータを転送するためのバス
  2. アドレス・バス：メモリやI/Oのどの部分と通信するかを指定するためのバス
  3. 制御バス：データ転送のタイミングや命令を制御するためのバス

バスのデータ幅が大きくなると，一度に送れるデータ量が増え，処理速度が向上します．現在のコンピュータでは，より広いデータ幅をもつバスが採用され，高速な処理が可能になっています．〈著：ZEPマガジン〉

動画を見る，または記事を読む

チャプタ・リスト

  • 0:48 今回の内容
  • 2:02 前回 簡略化して説明した点①
  • 4:45 前回 簡略化して説明した点②
  • 5:53 バスで注意が要ること①
  • 7:35 バスで注意が要ること②
  • 8:38 バスで注意が要ること③
  • 10:14 おまけ：自作CPU派に！お勧め開発キット
  • 11:55 次回予告
