傾きセンサと人感センサのArduinoプログラミング

スイッチ-マイコン間の配線のインピーダンスに注目

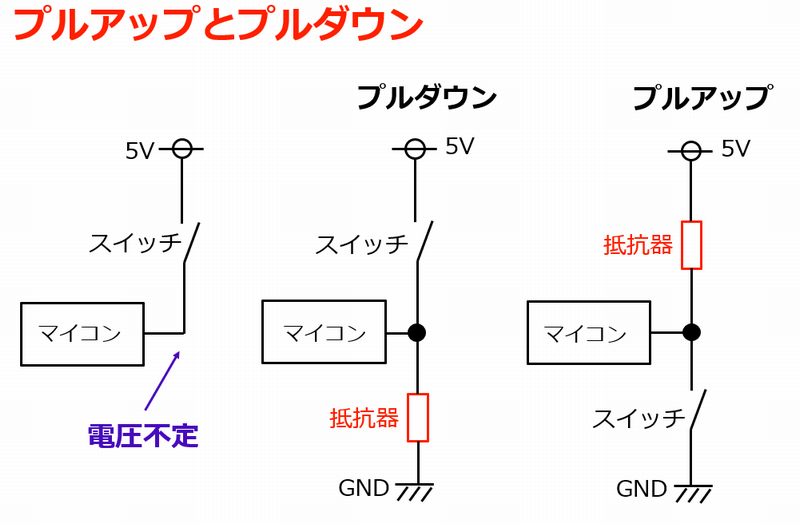

図1　人体から強い誘導ノイズが加わる操作スイッチのON/OFF状態を確実に判別する回路設計は地味だが重要．数k～数十k$\Omega$の抵抗を追加して，電位不定の配線のインピーダンスを下げるのが定石．画像クリックで動画を見る．または記事を読む．詳しくは，DigiKeyチャンネル

Arduinoは，さまざまなセンサやスイッチを簡単にプログラミングできるため，電子回路やIoT開発に広く使われています．

スイッチ入力回路は，Arduinoのディジタル・ピンを使ってHレベル（5V）やLレベル（0V）を判定する構造です．スイッチが押されているかどうかを正しく判別するためには，回路の安定化が不可欠です．

例えば，以下のようなコードを使用すると，Arduinoの内部プルアップ抵抗を活用できます，

```cpp const int Butt_{on}Pin = 6； void setup（） { pinMode（Butt_{on}Pin, INPUT_PULLUP）；// 内部プルアップ抵抗を有効化 } ```

このように，スイッチが押されていないとき（OFF）はピンがHIGH（5V）を維持し，押されたとき（ON）にグラウンドへ接続されてLOW（0V）になります．この方法により，回路の電圧が不定になる問題を防ぎます．

プルダウン抵抗を使う場合は逆の動作となり，スイッチを押すとピンがHレベルになります．10k$\Omega$の抵抗を用いることでノイズの影響を抑え，信号の誤判定を防ぐことができます．

傾きセンサは，物体の傾きを検出するスイッチです．センサが傾くと内部の接点が閉じ，Arduinoのディジタル・ピン（D8など）がHレベルに変わります．この動作により，次のような制御が可能になります．

焦電型赤外線センサは，人の体温が放出する赤外線を検知します．このセンサは，フレネルレンズを用いて赤外線を効率よく集光し，熱エネルギを電荷に変換する焦電効果を利用します．具体的な応用例として，以下の用途が挙げられます．

センサはArduinoのディジタル・ピン（D12など）に接続され，人が通ったときに割り込み処理を行うことで，効率的にプログラムの処理を切り替えます．

Arduinoでは，スイッチやセンサの入力を割り込み処理によって扱うことで，反応速度を向上させることができます．割り込み処理は，プログラムのメイン・ループを一時的に中断し，特定のイベント（例:スイッチの状態変化）が起きたときに別の関数を実行します．

```cpp attachInterrupt（digitalPinToInterrupt（6）, toggleLED, FALLING）； ```

上記の例では，FALLINGエッジ（HIGH→LOWの変化）で割り込みが発生し，`toggleLED`関数が実行されます．この機能を活用することで，スイッチの押下と同時に素早くLEDの点灯/消灯を切り替えることが可能です．

電子回路でのスイッチ入力は，チャタリングやノイズによって不安定になることがあります．特に，指から発生するノイズや，外部からの干渉が原因で，正しいスイッチの状態を取得できないことがあります．

このような問題を解決するための手法として，以下のポイントが重要です．

これらの対策を講じることで，信頼性の高いスイッチ入力回路を構築でき，誤作動を防ぐことができます．〈著：ZEPマガジン〉
