STM32H7ハイスペック・マイコンで作るオーディオ・スペクトラム・アナライザ

マイク録音とスピーカ再生

実験製作用ソースコード

「STM32H7ハイスペック・マイコンで作るオーディオ・スペクトラム・アナライザ　第1回　マイク録音とスピーカ再生（著 山田 浩之/Y-Logic）」の制作用ソースコードは下記からダウンロードできます．

H7_LCD_Audio_Example_1.zip

詳細は下記参照（ピーバンドットコム・ホームページ内）

［エレクトロニクスの確かな情報便］-［STM32H7 ハイスペック・マイコンで作るオーディオ・スペクトラム・アナライザ］-［第1回 マイク録音とスピーカ再生］（株式会社ピーバンドットコム）

Arm M4/M7×500MHzの全部入りキットで信号処理プログラミング

デュアル・コア搭載のSTM32H7シリーズ

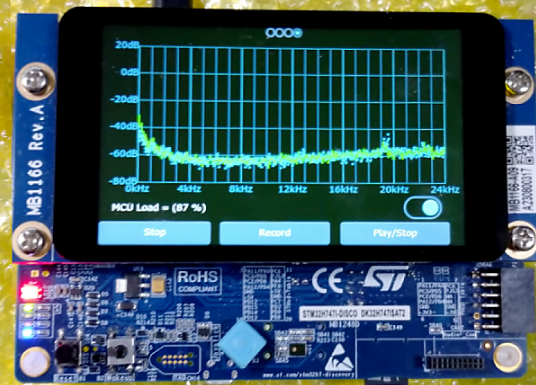

STM32H7シリーズは，STマイクロエレクトロニクスが提供する高性能マイコンで，Cortex-M7とCortex-M4のデュアル・コアを搭載しています．STM32H747I-DISCOは，オーディオ処理に適した機能を備えており，オーディオ・アナライザやエフェクタの開発に適しています．

このボードは，以下のような特徴をもちます．

1. 動作クロック470MHzのCortex-M7とCortex-M4を搭載
2. 高精度なA-D/D-A変換を実現するオーディオCODEC内蔵
3. タッチパネルLCDを搭載し，視覚的なフィードバックが可能
4. 組み込み開発向けのST-LinkV3Eデバッガを標準搭載

これらの機能を活用することで，オーディオ信号のリアルタイム解析が可能です．

オーディオ信号処理の基礎

オーディオ信号処理では，入力信号$V_{in}$をA-Dコンバータでディジタル化し，処理後にD-Aコンバータを通じてスピーカへ出力します．STM32H747I-DISCOでは，ボード上のオーディオCODECがこの役割を果たし，以下の流れで動作します．

1. ディジタル・マイクからの音声をA-D変換
2. STM32H7のデュアル・コアによる信号処理
3. 処理結果をD-A変換し，スピーカへ出力

この一連の流れをプログラムで制御することで，オーディオ・スペクトラム・アナライザを実現できます．

キーワード

BSPドライバとは

BSP（Board Support Package）ドライバは，STM32シリーズの評価ボード向けに提供される専用APIです．STM32H747I-DISCOでは，オーディオ機能を制御するためにBSPドライバを利用します．

BSPドライバを使用することで，以下のような処理が簡単に実装できます．

1. マイクからの音声データ取得
2. スピーカへの音声データ出力
3. オーディオCODECの初期化および設定

BSPドライバの組み込み手順

BSPドライバをプロジェクトに組み込むには，STM32CubeH7パッケージから必要なファイルをコピーし，プロジェクトに追加する必要があります．

1. STM32CubeH7の`Drivers/BSP/STM32H747I-DISCO/`フォルダから`stm32h747i_discovery_audio.c`と`stm32h747i_discovery_audio.h`をプロジェクトへコピー
2. `Drivers/BSP/Components/wm8994/`フォルダのオーディオCODEC関連ファイルをプロジェクトに追加
3. STM32CubeIDEのビルド設定でBSPドライバを適用
