ポケット・ネットワーク・アナライザ NanoVNAV2入門

マイクロストリップ？それともコプレーナ？

1.6mm厚 FR-4ならコプレーナ・ウェーブ・ガイドで50Ω線路

1．マイクロストリップ線路の課題とFR4基板の特性

FR4基板（厚さ1.6 mm）を使った設計では，マイクロストリップ線路が抱える問題が顕著になります．

FR4基板でのマイクロストリップ線路設計では，50 $\Omega$の特性インピーダンスを得るために，導体幅が3 mm程度と広がります．この幅は，一般的な1608サイズ（幅0.8 mm）のチップ部品と接続すると，インピーダンスミスマッチが生じ，数GHz帯域で大きな反射が発生します．これが高周波設計での重大な課題です．

2．コプレーナ・ウェーブ・ガイドの利点

コプレーナ・ウェーブ・ガイド（CPWG）は，基板の表面層だけでキャパシタンスを生成し，基板裏面のグラウンド層に依存せず，50 $\Omega$のインピーダンスを容易に設計できる特徴をもちます．厚さ1.6 mmのFR4基板では，CPWGを採用することで以下の利点が得られます．

1. チップ部品と線路幅を揃えやすくなるため，反射が軽減
2. 線路幅が狭くなるため，配線密度が向上
3. 表面層だけで完結するため，製造プロセスが単純化

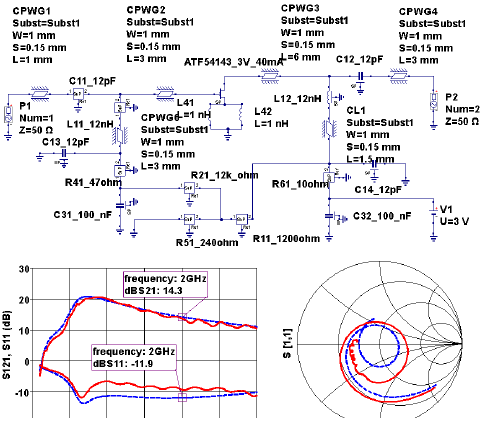

線路幅を1 mm，間隔を0.15 mmに設計すると，50 $\Omega$の特性インピーダンスを達成しつつ，高周波特性を向上させることが可能です．

なぜFR4基板でコプレーナを選ぶべきか？

1．高周波設計でのインピーダンス整合

高周波設計では，インピーダンス整合が重要な課題になります．例えば，FR4基板を用いた場合，マイクロストリップ線路は以下の問題を引き起こします．

1. 幅広の導体が寄生インダクタンスを増加させる
2. 部品間でインピーダンスミスマッチが発生しやすい

これに対して，CPWGでは基板表面でインピーダンスが完結するため，より一貫した特性が得られます．

2．実装密度と回路性能の向上

基板上のスペースが限られている場合，CPWGの採用は特に有効です．例えば，1.6 mm厚のFR4基板でCPWGを採用することで，以下のような効果が期待できます．

1. 線路幅を狭め，配線密度を向上
2. 部品との接続部分で反射を抑制

これにより，高周波特性が向上し，回路全体の性能が最適化されます．

3．NanoVNAを活用した特性評価

NanoVNAを用いてCPWGの特性を評価する際には，以下の手順が推奨されます．

1. CPWGの設計値（線路幅，間隔）を計算
2. 特性インピーダンスが50 $\Omega$に近づくよう調整
3. Sパラメータ測定で反射係数（$S_{11}$）や伝送損失（$S_{21}$）を確認

これらの評価を通じて，CPWGが高周波設計における理想的な選択肢であることを確認できます．

このように，FR4基板を用いた高周波回路設計では，マイクロストリップよりもコプレーナ・ウェーブ・ガイドが多くの利点を提供します．〈著：ZEPマガジン〉
