3GHzポケット・ネットアナ NanoVNA入門 RF基板のはんだ付け

ベタ・グラウンドへの熱拡散に留意 時間をかけて確実に

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

ルーペや拡大鏡を使って接続を詳細に確認

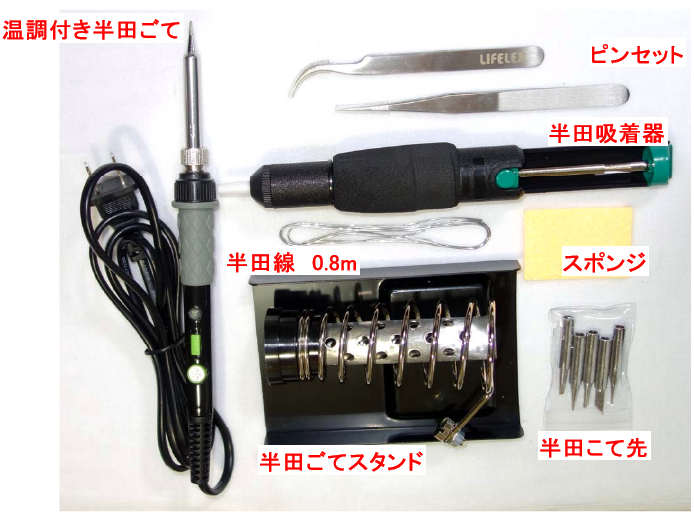

RF基板特有の注意点

RF基板のはんだ付けでは，ベタ・グラウンドの熱拡散に注意が必要です．基板内でベタ・グラウンドが広がっている場合，熱が分散するため，一般的な基板と比べてはんだが溶けにくくなります．

高周波回路では，部品が確実に，そして正しくはんだ付けされていない場合，反射が増えるなど，回路全体の性能が著しく低下します．たとえば，LNAの入力端子が接触不良を起こすと，ノイズ指数が悪化し，信号対雑音比（SNR）が低下します．このような問題を防ぐため，はんだ付け作業時にはルーペや拡大鏡を用いて接続を詳細に確認することが推奨されます．

ベタ・グラウンド構造の利点と課題

ベタ・グラウンドは，回路の安定性とノイズ耐性を高めますが，広範囲にわたる銅箔が熱を逃がす特性があり，はんだ付け時には大きな障害となることがあります．

1. 加熱効率の低下
   グラウンドが広がるほど，熱が分散し，パッドが十分に加熱されるまでの時間が長くなります
2. 部品へのストレス
   高温を長時間かけると部品内部が損傷する可能性があるため，精密な温度管理が求められます

〈著：ZEPマガジン〉
