3GHzネットアナNanoVNA入門 Qucsの定数設計機能

値を連続可変させて最適解を手早く探し出す

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

Qucsの定数設計機能による最適化

NanoVNAの概要と用途

NanoVNAは，小型かつ高性能なベクトル・ネットワーク・アナライザ（VNA）として，アマチュア無線や電子回路設計者の間で人気です．このデバイスは，Sパラメータ測定をはじめとする高周波特性解析を簡単かつ手軽に行えるツールとして設計されています．3GHzまでの周波数範囲での測定が可能で，アンテナ特性やフィルタ特性の評価に最適です．

回路シミュレーション・ソフトウェア「QucsStudio」には，NanoVNAで得た測定データを解析・最適化するための強力な機能が備わっています．このソフトウェアは，AC解析やSパラメータ解析など，多様な解析機能を提供し，リアルタイムで部品値を調整しながら回路特性を評価することが可能です．

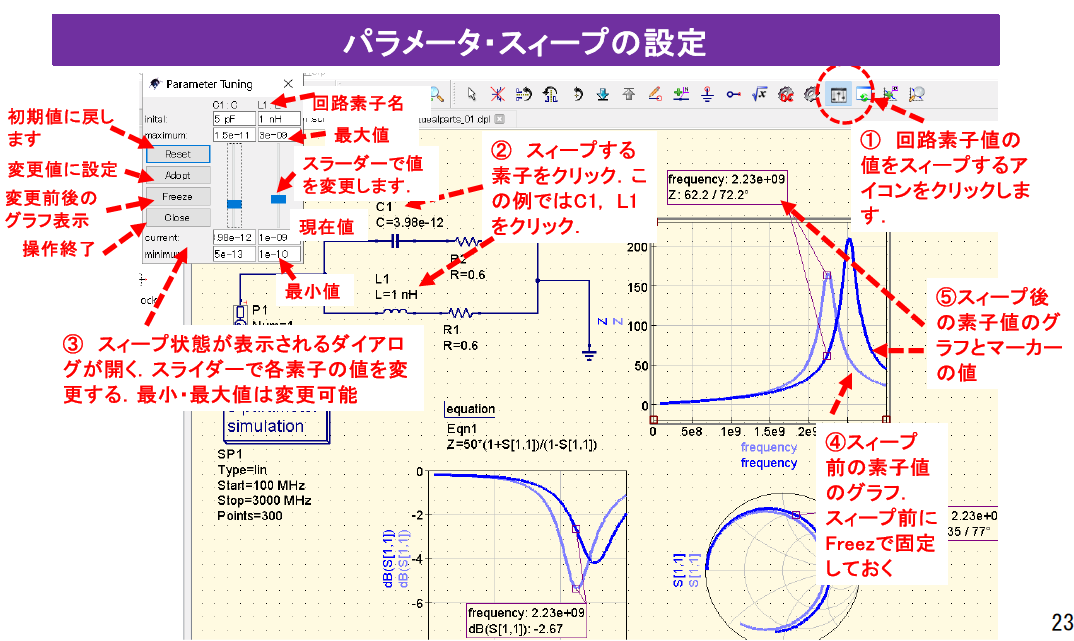

QucsStudioの「定数スイープ」機能とは

QucsStudioの「定数スイープ」は，部品値を連続的に変化させながら，回路の応答を解析するための設計支援機能です．キャパシタの値を5pFから15pFまでスイープし，その間のゲイン特性や周波数応答の変化をリアルタイムで観察できます．この機能は以下のような手順で使用されます．

1. ターゲット選択
   定数を調整する部品（例: キャパシタ）を選択します
2. スライダー操作
   スライダーを動かすことで，部品値を動的に変更し，各値に対応する特性をグラフで確認します
3. 最適値の固定
   適切な特性が得られた値を見つけたら，「Adapt」ボタンでその値を固定します

この機能により，従来手動で試行錯誤を繰り返していたプロセスを大幅に効率化できます．また，部品値の変さらに応じて自動的に生成される特性グラフは，視覚的にも理解しやすく設計されています．

解析結果を活用した最適設計

定数スイープで得られた結果は，実際の回路設計において非常に重要です．高周波回路においてキャパシタやインダクタの値がわずかに変化するだけでも，周波数特性やインピーダンス整合が大きく変わることがあります．QucsStudioのスイープ機能を用いることで，最適な部品値を迅速に見つけ出し，製品の性能向上や設計期間の短縮に貢献できます．〈著：ZEPマガジン〉
