写真で丸わかり！プロのはんだ付け＆リワーク技術


電子部品のパフォーマンスと信頼性を100%引き出すために

第2回　はんだ付けの7つ道具

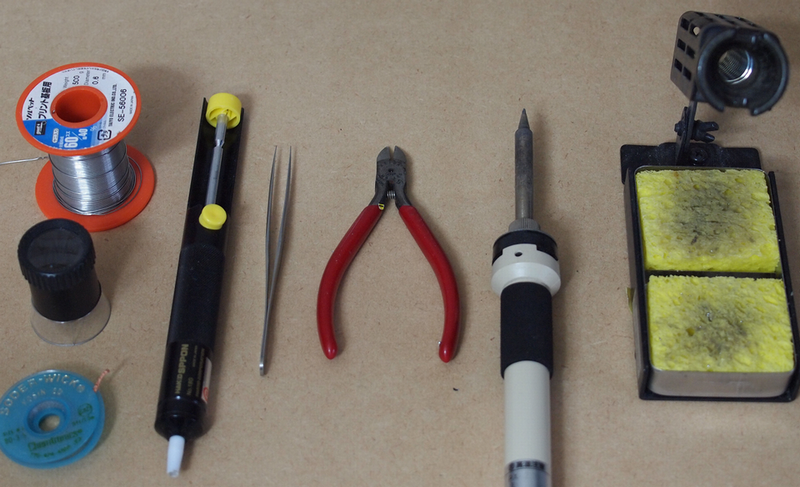

図1　はんだ付けの技術レベルは製品の最終的な仕上がりやパフォーマンスに直結する．試作段階では，正確な手作業が求められるため，技術者のスキルに加え，適切な道具の使用が大きく影響する．画像クリックで動画を見る．または記事を読む．設計のイロハを学べる技術情報サイト Techweb（ローム株式会社）

はんだ付け技術の基礎と重要性

はんだ付けは，電子部品をプリント基板にしっかりと固定し，電気的に接続するためのプロセスであり，その技術レベルは製品の最終的な仕上がりやパフォーマンスに直結します．試作段階では，正確な手作業が求められるため，技術者のスキルに加え，適切な道具の使用が大きく影響します．この記事では，はんだ付けに欠かせない道具の種類とその活用法について，詳しく解説します．

必要な7つの道具

はんだ付けやリワーク（再加工）作業には，適切な工具が欠かせません．プロの作業には，次の7つの道具が必要です．

  1. はんだこて
    2. はんだこては，はんだを溶かして接合を行うもっとも基本的な工具です．主にニクロム線ヒータ型とセラミック・ヒータ型の2種類があります．温度調節機能が備わっているセラミック型のこてを使用することで，常に最適な温度で作業ができるため，安定した品質のはんだ付けが可能になります．特に，$L_r$や$V_{in}$といったパラメータが変化する環境下では，温度管理が製品のパフォーマンスに影響を与えます．
  2. こて台とクリーナ
    3. こて台は，こての熱を効率的に逃がさないように設計されたものが望ましいです．安価な台でも問題ありませんが，こてが酸化しないよう，常にクリーナで先端を清掃する必要があります．
  3. はんだ吸い取り器と吸い取り線
    4. 部品の取り外しや，不要なはんだの除去に使用されます．特に，表面実装部品をリワークする際には，吸い取り線が便利です．幅広の吸い取り線を使用する場合は，十分な熱容量をもつはんだこてが必要になります．
  4. ニッパ
    5. 部品のリード線を切断するために用いる工具です．精密な作業には，切れ味のよいニッパが求められ，基板にダメージを与えないよう慎重に作業を進めます．
  5. はんだ
    6. 鉛入りと鉛フリーの2種類があり，作業のしやすさや用途に応じて選択します．プリント基板には，やに入りのはんだを使用することが一般的です．
  6. ピンセット
    7. 部品の取り扱いに不可欠な工具で，特に表面実装部品の取り付けや微細な部品を扱う際に役立ちます．非磁性タイプで，先端が精密に合うものを選ぶことがポイントです．
  7. ルーペやドライバなどの補助工具
    8. これらは作業の補助に使われるもので，必要に応じて揃えておくと効率的に作業が進みます．
〈著：ZEPマガジン〉

動画を見る，または記事を読む
