外形線データ設計とガーバアウト

動画で1日マスタ！プリント基板 KiCAD 教科書

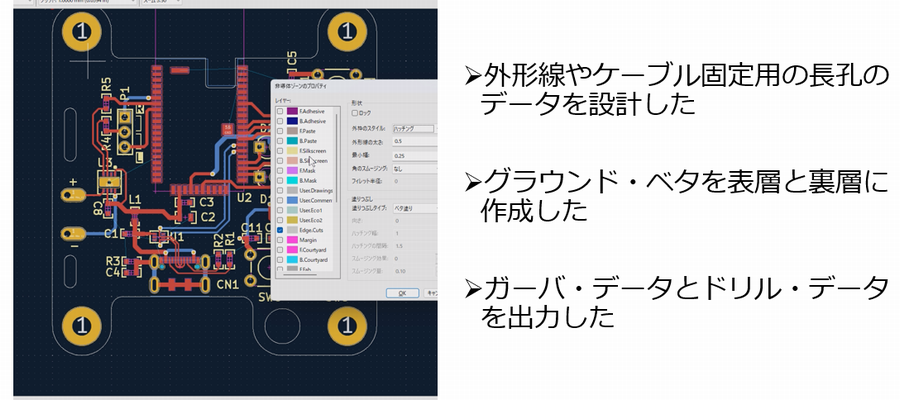

外形線設計の基本

プリント基板設計において，外形線データは基板の形状を決定する重要な要素です．KiCadでは，外形線を「Edge.Cut」レイヤに描画します．このレイヤは基板の製造時に使用されるため，正確な設計が求められます．

グラウンド・ベタ・パターンの作成

グラウンド・ベタ・パターンは基板全体に広がる導体層であり，ノイズ対策や電気的安定性向上に寄与します．KiCadでは「塗りつぶしゾーンの追加」ツールを使用して自動的にグラウンド・ベタ・パターンを作成できます．

ガーバ・データとドリル・データ

プリント基板設計の最終段階では，ガーバ・データとドリル・データを出力します．ガーバ・データは基板製造用のCADフォーマットであり，「ファイルメニュー」の［プロット］機能から出力できます．

ビア・スティッチングとは？

ビア・スティッチングはプリント基板設計において表面と裏面の導体層（通常グラウンド）を接続するために使用される技術です．

利点

1. 表面と裏面間の電気的接続強化．
2. ノイズ対策として効果的．
3. 信号品質向上．
4. 回路動作の安定性向上．

注意点

1. ビア間隔が狭すぎると製造時に問題となる可能性．
2. DRC（Design Rule Checker）でエラーが発生する場合．
3. 適切なサイズと位置を選定する必要．

〈著：ZEPマガジン〉
