Excelのススメ！初めての熱＆基板設計

鍵は見積りと見極め 目指せ！放熱器レス

事前のちょこっと計算をするかしないかで段違い

1．熱設計は初期が大切

基板設計において，熱管理は製品の寿命や信頼性に直結します．高密度実装が求められる昨今では，部品の消費電力や発熱量を正確に見積もることが重要です．Excelを使用すると，部品ごとの許容温度や消費電力を一覧化し，効率的に見積もりが可能です．

表計算を用いて部品の発熱量を整理し，周囲温度や基板の熱伝導率を基に以下のような計算を行えます．

\[ Q = P / （T_{\text{許容}} - T_{\text{周囲}}） \] ここで，$Q$は熱流束，$P$は消費電力，$T_{\text{許容}}$と$T_{\text{周囲}}$はそれぞれ部品の許容温度と周囲温度を表します．

2．部品分類と放熱対策の見極め

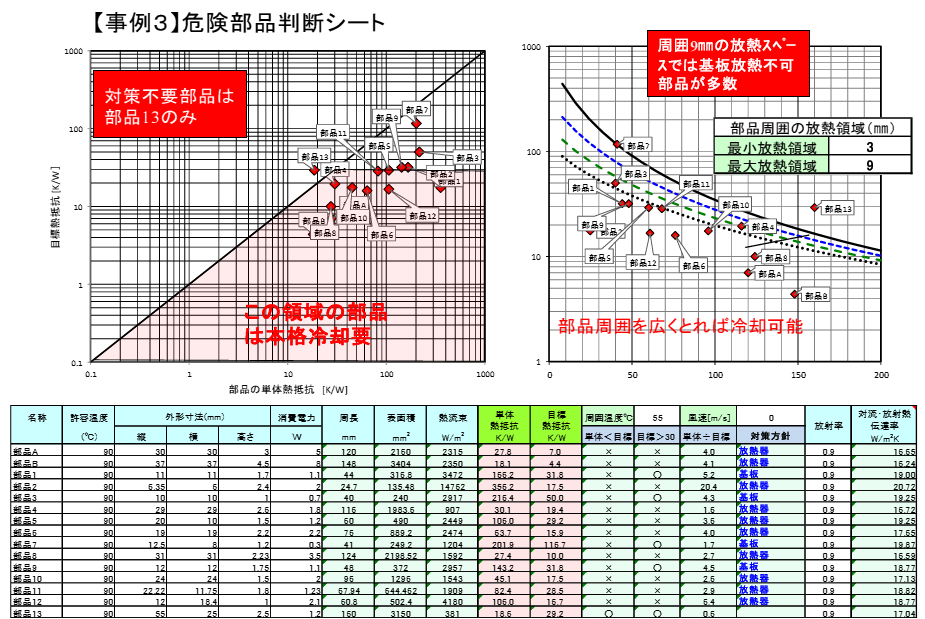

部品を「対策不要」「基板冷却対応」「ヒートシンク対応」に分類することは，熱設計の初期段階での重要な作業です． 以下は，指定された条件での一例です．

1. 対策不要部品:部品13
2. 基板冷却対応部品:部品1，部品3，部品7，部品9
3. ヒートシンク対応部品:そのほかの部品

分類には以下の手法を活用します．

1. Excelの条件付き書式を用いた視覚的な分類
2. 熱抵抗計算に基づくフィルタリング

これにより，危険部品を効率的に特定し，設計の最適化を進めることが可能です．

3．実践的な設計事例:部品の放熱スペース最適化

部品A（30mm×30mm×5mm，消費電力5W）を考えます．この部品は周囲9mmの放熱スペースでは基板冷却が困難であり，ヒートシンクの使用が推奨されます．一方，部品13（55mm×25mm×2.5mm，消費電力1.2W）は適切な基板配置により追加の放熱対策を必要としません．

このように，設計の初期段階で放熱対策を検討することで，基板スペースの有効活用が実現します．

熱抵抗とは

熱抵抗は，熱設計の中核をなす概念です．以下にその基本を解説します．

1．熱抵抗とは？

熱抵抗は，温度差と熱流量の関係を示す物理量であり，以下の式で表されます． \[ R_{\text{th}} = \frac{\Delta T}{Q} \] ここで，$R_{\text{th}}$は熱抵抗，$\Delta T$は温度差，$Q$は熱流量です．単位は[K/W]で表され，値が小さいほど熱が効率よく伝わります．

2．熱抵抗の低減方法

熱抵抗を低減するためには以下の手法が有効です．

1. 材料選定
   熱伝導率の高い材料（例:銅）を使用する
2. 放熱設計
   部品周囲の放熱スペースを確保し，ヒートシンクや放熱パッドを適用する
3. 基板設計
   多層基板やビアの活用により，熱の伝導経路を確保する

3．実践例

部品Aの単体熱抵抗は$R_{\text{th}} = 4.0\ \text{K/W}$と計算されます．目標値を満たすためには，放熱器の追加が必要です．このようなExcelでの計算は，設計の初期段階での判断を大いに助けます．〈著：ZEPマガジン〉
