熱は基板の裏側へ！上手いサーマル・ビア

熱設計と基板設計の基本的な考え方

サーマル・ビアを活用した放熱効率の向上

サーマル・ビアは，熱を基板表面から裏面へ効果的に伝導する手段の1つです．基板表面の熱を裏面に逃がすことで，部品の温度上昇を抑制できます．たとえば，TO-252部品（サイズ6.35×6×2.4mm）を使用した場合，サーマル・ビアなしの状態では部品温度が約214℃まで上昇しますが，サーマル・ビアを導入すると192℃に低下する結果が得られました．

このような温度低下は，以下の要因に依存します．

1. ビアの内径と本数
   内径が大きく，本数が多いほど放熱性能が向上します
2. ビアの充填材
   熱伝導率の高い材料を使用することで，さらに効率的な熱伝導が可能です
3. 銅厚と残銅率
   銅箔の厚みが十分で，基板面積の多くが銅で覆われているほど効果が上がります．

放熱パッド設計の工夫

放熱パッドは，部品底面から基板への熱伝導を促進する重要な要素です．TO-252のようなパッケージの場合，基板サイズや放熱パッドの面積が熱設計に大きく影響します．以下のような工夫が効果的です．

1. パッドの大きさを最適化:部品底面のエリアを最大限活用することで，熱抵抗を低減します
2. 接続層の均一化
   パッドの銅層と基板の熱伝導率を均等にする設計が重要です
3. 部品間の熱分布を調整
   放熱パターンを適切に配置することで，基板全体の温度バランスを保ちます

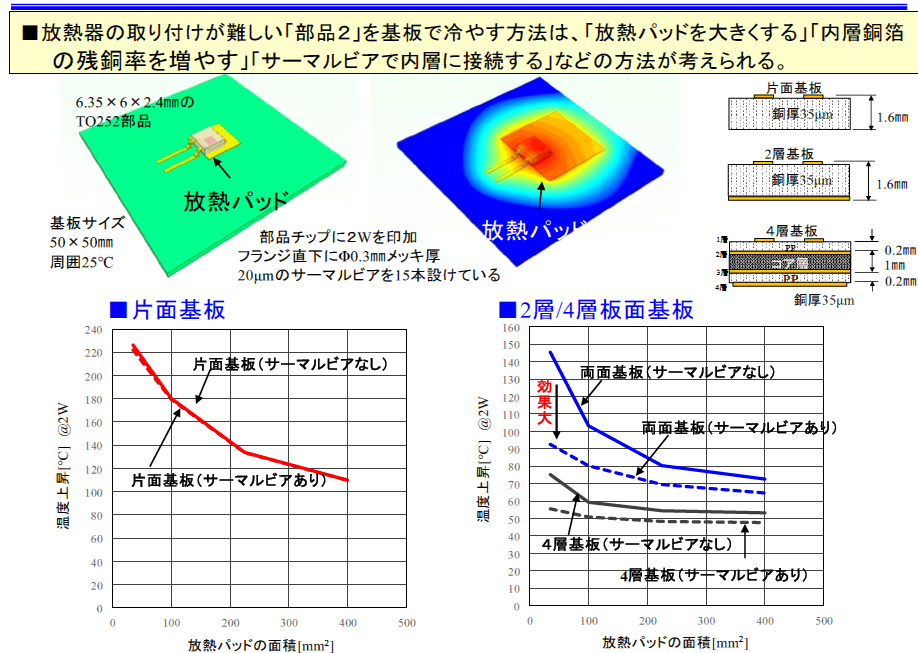

実際の設計では，放熱パターンがある片面基板で基板サイズを50×50mm，パッド面積を20mm四方に設定するケースが一般的です．この設定に基づき，部品温度の上昇が約116℃と計算され，サーマル・ビアと組み合わせることでさらなる性能向上が見込まれます．

サーマル・ビアの重要なキーワード

サーマル・ビア設計においては，次のキーワードが設計効率と放熱性能の向上に直結します．

1. 熱抵抗（$R_{\text{th}}$）
   熱抵抗は，熱の流れを妨げる度合いを示します．ビアの数や充填材，内径が熱抵抗に影響を与えます．例えば，銅厚を0.2mmから0.3mmに増やすだけで，熱抵抗を約10$\%$改善できます
2. 熱伝導率（$k$）
   材料固有の熱伝導性能を表します．銅（約400W/mK）や銀（約430W/mK）は非常に優れた材料ですが，コスト面を考慮して銅が多く採用されます
3. 熱容量（$C$）
   熱容量が高いほど，温度変化を緩やかにできます．これは基板全体の材質選定に影響します

〈著：ZEPマガジン〉
