Excel活用のススメ 早期の放熱器の要否判断

初めの一歩！熱抵抗による部品の仕分け

仕上がりに影響大！放熱対策レベルを先読み

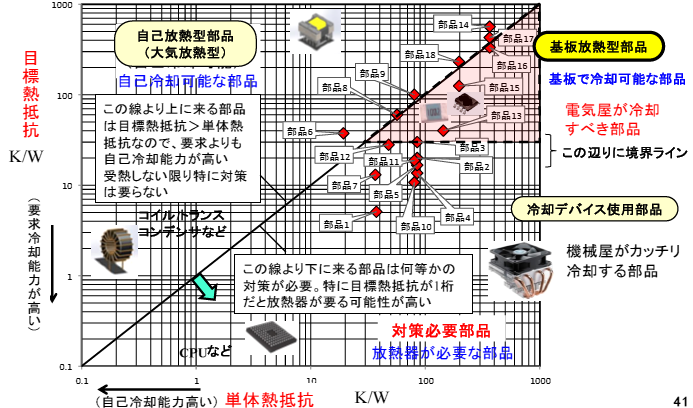

電子部品の放熱対策を適切に行うためには，熱抵抗の観点から部品を分類することが重要です．部品ごとの消費電力，表面積，熱流束，単体熱抵抗を計算し，目標熱抵抗と比較することで，どのような対策が必要かを判断できます．

1. 単体熱抵抗＜目標熱抵抗の場合:自己冷却が可能なため，特別な対策は不要
2. 単体熱抵抗＞目標熱抵抗の場合:対策が必要
3. 目標熱抵抗＞30K/Wの場合:基板冷却での対策が可能

自己冷却が難しい部品は，さらに「基板放熱型部品」「放熱器が必要な部品」に分類し，それぞれ適切な放熱手段を講じる必要があります．

基板放熱が可能な条件

基板を利用した放熱が可能かどうかを判断するには，基板の熱抵抗と部品の配置条件を考慮する必要があります．以下の要因が基板放熱の限界を決定します．

1. 部品の周囲に十分な放熱スペースがあるか
2. 部品の周長 $L$ が大きいか
3. 基板の残銅率が高く，等価熱伝導率 $\lambda_e$ が高いか

これらの条件を満たせば，基板放熱による冷却が可能になります．ただし，目標熱抵抗が非常に低い場合は，基板放熱だけでは対応しきれず，放熱器や冷却ファンの追加が必要になることがあります．

放熱器の必要性判断

放熱器の必要性は，目標熱抵抗と単体熱抵抗の関係から決定されます．一般的に，目標熱抵抗が1桁台（10K/W未満）の場合，放熱器の使用が推奨されます．

1. 目標熱抵抗が大きく，基板放熱で対応可能な場合:放熱器不要
2. 目標熱抵抗が小さく，基板放熱では不十分な場合:放熱器が必要
3. 高発熱部品（CPUやパワー・デバイスなど）:放熱器が必要

インダクタやトランスなどの部品は発熱量が多く，自己放熱能力が低いため，放熱器の使用が推奨されるケースが多くなります．〈著：ZEPマガジン〉
