雑音の中から送信データを拾い上げる

ソフトウェア無線と通信の同期

SyncWordとBarker Codeの役割

ソフトウェア無線の通信において，送信と受信の同期は非常に重要な要素です．無線通信の信号はノイズなどの影響を受けやすく，正確にデータを受信するためには，目的の信号を確実に検出する必要があります．

そのため，SyncWord（シンク・ワード）が使用されます．SyncWordとは，通信フレームの冒頭に配置され，送信されたデータが正しい信号であることを認識するための特別なビット列です．

SyncWordにはBarker Codeのような疑似相関の小さいパターンが理想的です．Barker Codeはそのユニークな構造により，畳み込み演算を用いた相関処理で高い検出精度を発揮します．これは雑音環境下での通信の信頼性を高めるために不可欠です．

Barker Codeを用いた同期のしくみ

SyncWordとしてのBarker Codeは，以下のような特性をもちます．

1. 高い自己相関特性:信号がノイズの中で多少乱れていても，目標信号を検出できる
2. 短い符号長でも優れた性能:Barker Codeの符号長は最大でも13ビットであり，効率がよい

Barker Codeを使用する場合，信号のビット列は例えば`+1，-1，+1，+1，-1`のように符号反転を伴って処理されます．この符号変換によって，相関演算でのピーク検出が強調されます．具体的には，受信側で受信信号とSyncWordの畳み込み演算を行い，得られる値が最大になった位置をもとに同期を確立します．

SyncWordとノイズ環境での通信精度

SyncWordが正確に機能するためには，以下の点が重要です．

1. 相関演算の工夫
SyncWordのビット列において，0は$-1$，1はそのまま$+1$として扱います．この変換により，相関演算の際にノイズの影響を抑えながら信号を正確に検出できます．例えば，信号`0100`（4）や`1011`（B）をこの規則にしたがって変換すると，`-1，+1，-1，-1`になります．このように符号の一致/不一致に基づいて相関スコアを計算することで，目的のSyncWordを検出するのです．
2. 雑音耐性とBarker Code
Barker Codeは，ほかの信号と重なったりノイズの影響を受けても，自己相関のピークが際立つため，誤検出を最小限に抑えます． 例えば，Barker Codeで定義されたSyncWordが受信されると，その部分の相関スコアが高くなり，これが同期の確立に役立ちます．特に，ソフトウェア無線では信号の一部が欠落したり崩れた場合でも，Barker Codeによって同期を取り戻せることが利点です．

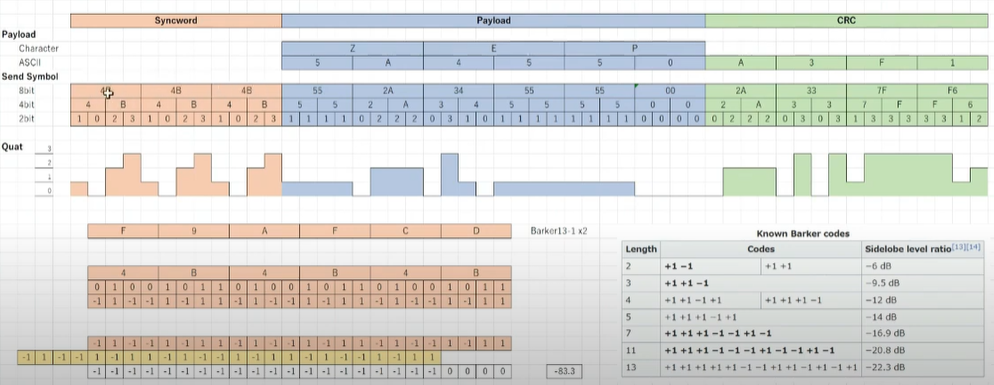

3. 通信フレーム構造の工夫
SyncWordに続くペイロード（送信データ部分）は，通信の柔軟性を高めるために長さが可変になる場合があります．しかし，開発初期の段階では，解析を簡単にするため，あえて特定の文字列（例えば「ZEP」）を固定長で送信することがあります．このような固定化により，通信処理のデバッグが容易になります．〈著：ZEPマガジン〉
