10月26日/27日　LIVE受講 / 10月28日～31日 録画受講
［Webinar/KIT/data］Arm M4/M7/DSP×500MHz！
STM32H7ハイスペック計測通信Module開発

フィルタ/FFT/変復調まで！そのまま組み込めるオールイン・キットで信号処理プログラミング

• 著者・講師：加藤 隆志/Takashi Kato（株式会社ラジアン），山田 浩之/Hiroyuki Yamada（Y-Logic）
• 企画編集・主催： ZEPエンジニアリング株式会社
• 1人当たり1ライセンスです

• 関連記事：タッチパネルLCD搭載！Cortex-M4/M7×500MHz！全部入りキット STM32H747I-DISCO誕生
• 関連記事：高感度受信！ソフトウェア無線機の心臓部“Root-Raised Cosine Filter”の設計


• 関連製品：［VOD/KIT］初めてのソフトウェア無線＆信号処理プログラミング 基礎編/応用編
• 関連製品：［VOD］Pythonで学ぶ マクスウェル方程式 【電場編】＋【磁場編】
• 関連製品：［VOD］MATLAB/Simulink×FPGAで作るUSBスペクトラム・アナライザ
• 関連製品：［VOD］Pythonで学ぶ やりなおし数学塾2【フーリエ解析】
• 関連製品：［VOD/KIT］ STM32マイコン＆Wi-Fiモジュールで学ぶ C/C++プログラミング入門
• 関連製品：［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門
• 関連製品：［VOD］高精度アナログ計測回路＆基板設計ノウハウ
• 関連製品：［VOD］アナログ・デバイセズの電子回路教室 【A-D/D-Aコンバータの使い方】


• 関連記事：実験しながら学ぶフーリエ解析とディジタル信号処理
• 関連記事：Zynq搭載ボードの決定版“Eclypse Z7”で始める 高速信号処理システム開発

タイム・テーブルと申し込み

下記スケジュール表の受講するボタンを押すと,セミナの購入ページに移動しますので，支払い手続きを行ってください．

本セミナのお申込み前にご理解いただきたいこと

1. 上記の時間は，生ライブの開始/終了時間です．生ライブに申し込んだ方は，見逃し配信による受講も可能です．見逃し配信の視聴URLは，セミナ終了後日の午前中にメールにて連絡させていただく予定です．
2. キットは，講演7日～10日前に宅急便にて，講義テキストは講演3日前までにメールにて送付予定です．
3. 1人1ライセンスです．
4. すべての映像，画像，文書テキスト，ソースコードは，著作権法によって厳格に守られており，無許可の転載，複製，転用は法律により罰せられます．
5. セミナ終了後，再編集を行い，視聴無制限のキット付きVODを発売する予定があります．定価は8～10万円を予定しています．発売時期は未定です．

付属のキット/ソースコードほか

1. そのまま組み込んで使える！高信号処理性能を備えるハイスペック・オールインArmマイコン・キット “STM32H7 Nucleo”（STM32H747I-DISCO，Cortex M4，M7，DSP搭載，LCD，動作クロック480MHz，IMUセンサ，マイク入力ほか）
2. 実験用マイク＆スピーカ
3. 実験・開発用ソースコード
4. 講義テキスト

本セミナのゴール

1. 基本的なディジタル通信方式を送信から受信まで実験する．実験は音声帯域で行うが，そのままRF帯域の無線通信に応用できる
2. エラー訂正の重要性を実施の通信実験で体験する

タッチパネルLCD搭載オールインキットでプログラマブル計測通信システムを作る

デュアル・コア$\times$470MHzのハイスペックCPU誕生

“STM32H7”（STマイクロエレクトロニクス製）は，Cortex M4，M7，DSPを内蔵する動作クロック480MHzのハイスペック・マイコンです．これまで，プロセッサやDSP，ペリフェラルICを組み合わせて作っていたアプリケーションをワンチップで実現できます．

STM32H7マイコンは，1000DMIPS超のCPU性能を備え，ディジタル変復調などの高度な信号処理も可能です．各種インターフェース，デュアル・コア，MIPIDSIのLCD出力など，今どきの組み込みデバイスに十分な機能をもちます．RFフロントエンドと組み合わせることで，広帯域なソフトウェア無線機を構築することも可能です．

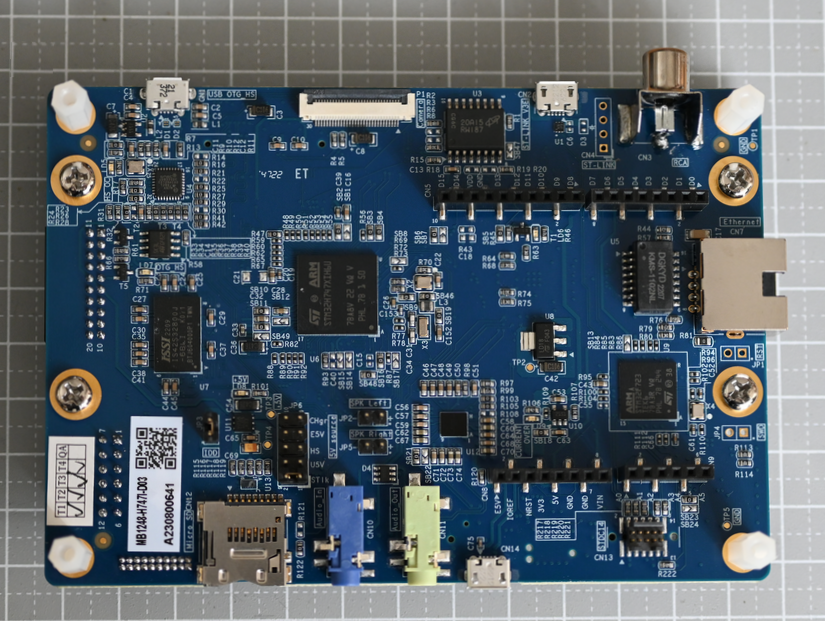

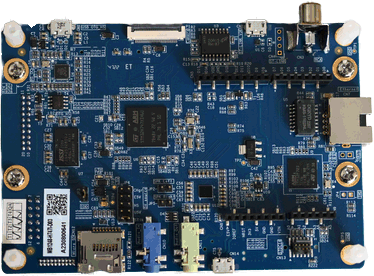

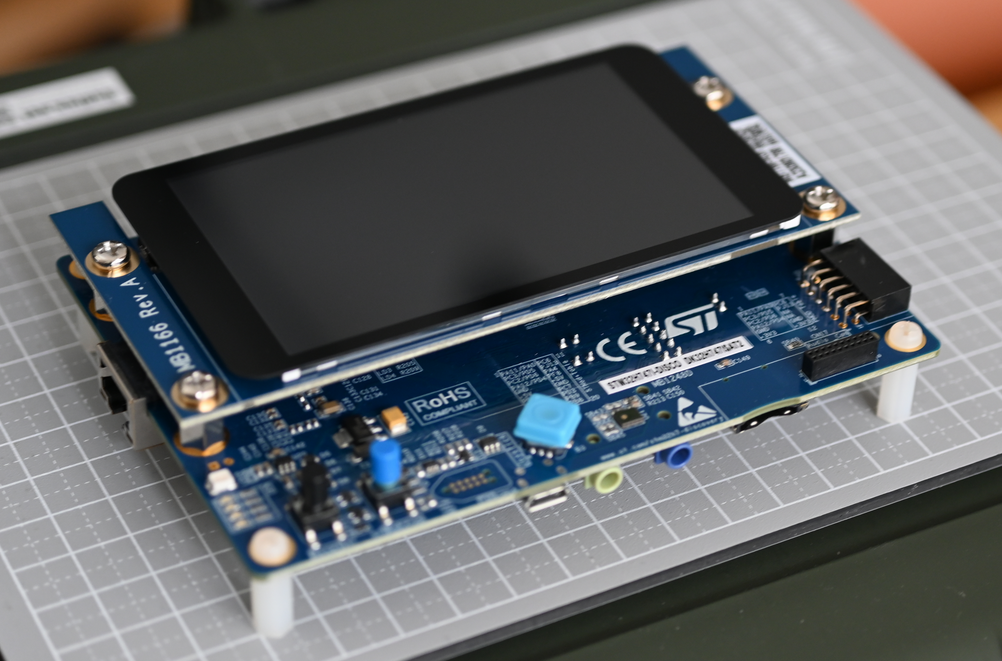

STM32H747IDiscoveryKitは，STM32H7マイコンをはじめ，大型液晶ディスプレイやアナログ回路を搭載したオールインワン・キットです．組み込み製品が必要とする主な機能をすべて搭載しています．

本セミナでは，STM32H747IDiscoveryKitを一緒に動かしながら，音声帯域の信号処理（1日目）やディジタル無線通信（2日目）をテーマに，信号処理の基礎理論やプログラミング技術を学びます．〈山田 浩之〉

信号処理システム開発が変わる

現在のディジタル無線通信の主流は電話よりもデータ通信です．本セミナでは最も基本的なテキスト文の送受信を体験します．

ディジタル無線通信では，さまざまな信号処理を行うため，比較的大きなCPUパワーが要求されます．そこで，リアルタイム（低遅延）にテキスト分の送受信を行えるコントローラとしてSTM32H747を選択しました．

無線通信用の信号処理用マイクロコントーラとして利用できると考える理由は次のとおりです．

1. 2コアを内蔵し，分散処理が可能である
   • Cortex-M4：480MHz，SRAM 1Mバイト
   • Cortex-M7：240MHz，SRAM 288Kバイト
2. DSPを搭載し，信号処理を劇的に高速化する命令セットを使える
   • 浮動小数点演算OK
   • 単精度および倍精度の浮動小数点演算が可能
   高精度なA-D/D-A変換器を内蔵する
   • A-Dコンバータ：16ビット $\times$ 3チャネル
   • D-Aコンバータ：12ビット $\times$ 2チャネル

ディジタル無線機のベースバンド信号処理も

ディジタル無線通信を理解するには，信号処理，数学，暗号化，サンプリング回路，ディジタル回路，高周波，マイクロ波など広範囲の知識が必要です．

アナログの時代は1人の技術者が無線システム全体を網羅することが可能でしたが，ディジタル通信の世界は裾野が広く，それぞれが深いため専門化が進んでいます．

セミナでは，ディジタル信号処理の部分に焦点を当てて，ソフトウェアだけで無線システム全体を網羅します．実験は音声帯域（20kHz以下）で行います．そのまま高周波に変換すれば，一般的なディジタル無線通信機を作れるレベルのものを目指しています．

これからディジタル無線関係の勉強を始める場合の最初に体験する実働ディジタル無線通信です．〈加藤 隆志〉

演目（予定）

1日目（2024年10月26日）　入門編　講師：山田 浩之

1. 一緒に動かすSTM32マイコン・スタータキットのハードウェア
   • STM32H747マイコンのあらまし
   • STM32H7 Discovery Kitの概要と搭載デバイス（MCU，DRAM，Debug IF，CODECほか）
   • STM32CubeMX でシンプルなプロジェクトを作成しよう
   • STM32CubeMX でペリフェラルの設定を行う
2. タッチパネルLCDの制御方法
   • 3種類のLCD制御（1．STM32CubeH7を使う　2．TouchGFXを使う　3．自前実装）
   • グラフィック・ライブラリ“TouchGFX”を使ってGUIを作る
   • シンプルなLCD表示プログラムの作成
   • 他のLCDを使う方法
3. 信号入力部
   • Discovery Kit の信号入力（STM32CubeH7のオーディオ・ライブラリ）
   • STM マイコンのデータ処理（DMA転送で効率化する手法）
   • CODECまたはマイコン内蔵のADCからデータを取得する処理
   • グラフ表示方法
   • キャンバスにスクリーンとGUIを追加する

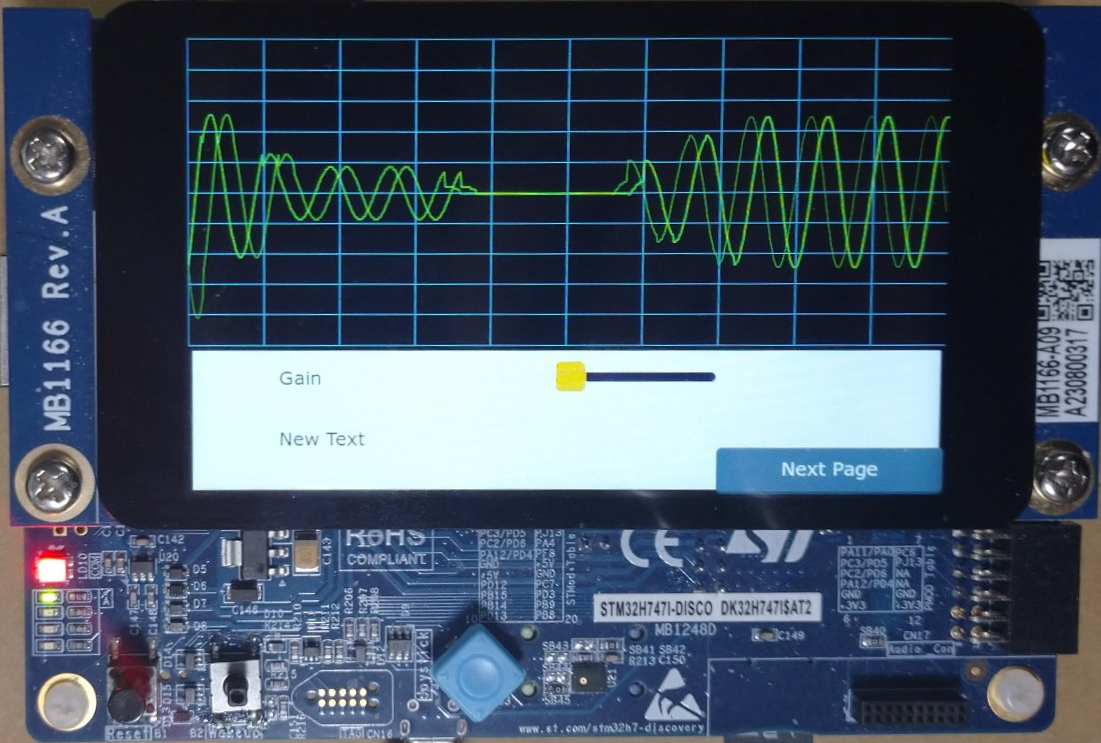

   • 波形表示プログラムの作成（信号を入力して波形をLCDに表示する）

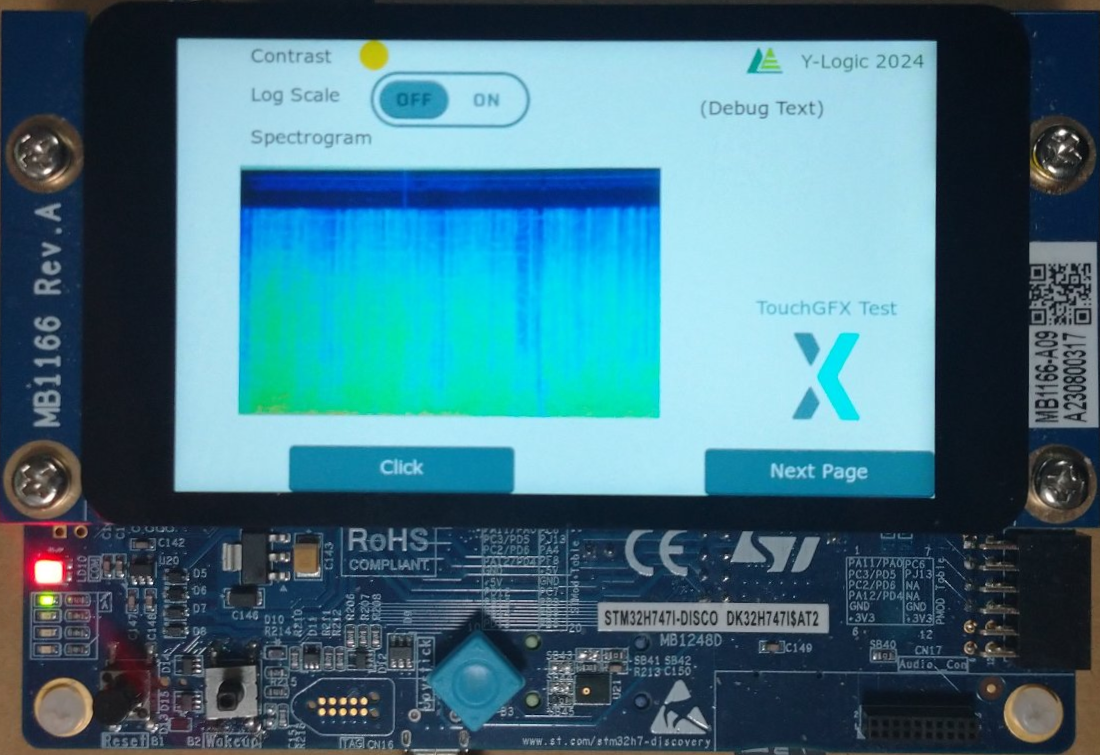

4. FFTスペクトラム・アナライザの作成
   • ライブラリを使ってFFTを実装する
   • 窓関数を実装する
   • オーディオ・スペクトラム・アナライザを作る
   • ピクセルを直接描画する
   • キャンバスにスクリーンとGUIの追加
   • UIと機能を拡張する
5. 高速化のテクニック
   • DSP 命令とDSPライブラリ（データ型をうまく使う
   • DSPを使う効果
   • 正しく処理時間を確認する方法
   • STM32H7のバス構成とDMA
   • DMAの使い方
   • デュアル・コアを活用せよ
   • FFTの高速化を実験で確認
6. FIR/IIRフィルタ
   • FIRフィルタの基本
   • IIRフィルタの基本
   • ディジタル・フィルタの設計方法

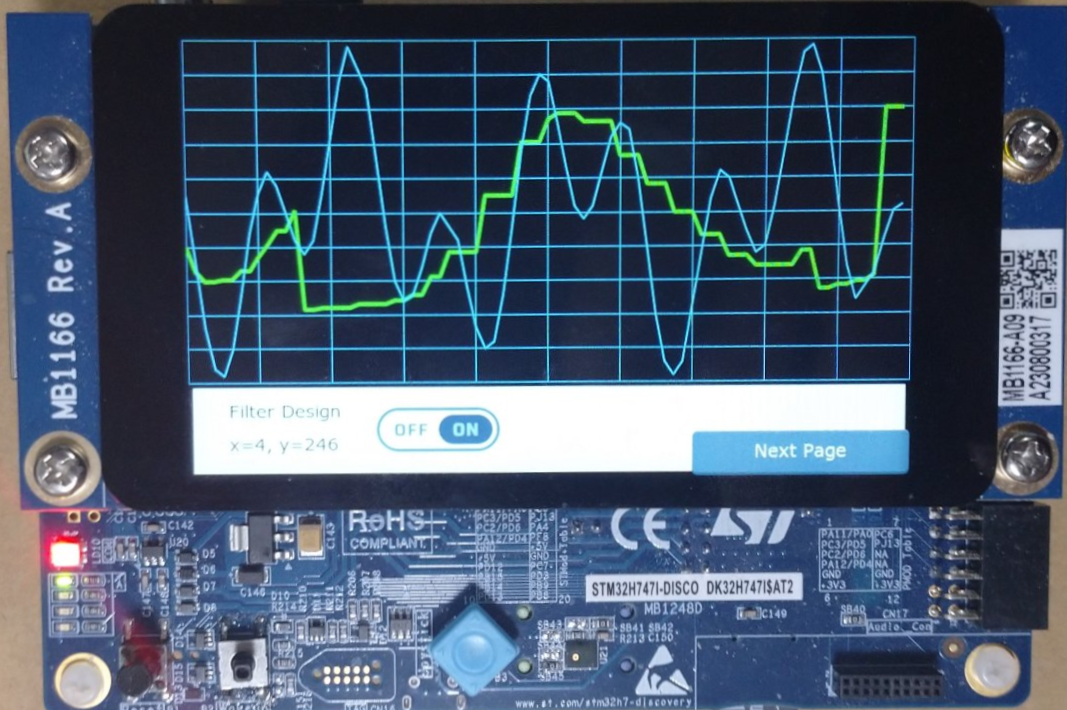

   • タッチパネルで描いた特性をもつフィルタを作る
   • GUIの設計
   • キャンバスにスクリーンとGUIを追加する
   • Before After！DSP ONでスピードアップ！
   • 自前実装とDSPライブラリのスピード競争
7. 信号出力部
   • Discovery Kitの信号出力のあらまし
   • STM32CubeH7のオーディオ・ライブラリ
   • STM32マイコンの処理
   • DMA転送で効率化
   • 信号出力プログラムの作成（Input->FFT->IFFT->Output）
8. オーディオ・エフェクタの作成
   • 5バンド・イコライザを設計する
   • 入力->信号処理->出力のパイプライン処理
   • キャンバスにスクリーンとGUIを追加
   • GUI処理の実装
9. ノイズ・リダクション・フィルタの作成
   • Adaptive Filterの基本
   • Wiener Filterのしくみ
   • Adaptive Noise Cancellingのしくみ
   • Wiener Filterの実装

2日目（2024年10月27日）　応用編　講師：加藤 隆志

1. ArmのDSP命令セットに着目する
   • 関数を呼び出すだけで高速演算
   • 通信で多用する畳み込み演算では1桁上の処理速度が得られる
2. アナログ通信とディジタル通信の違い
   • アナログは脳のエラー訂正に頼る（文脈から欠落した単語の推定など）
   • ディジタルはコンピュータのエラー訂正に頼る
3. 基本の変調方式QPSK
   • ほとんどのディジタル変調はQPSKを発展させたもの
4. QPSKの改良版 $\pi$/4QPSK
   • $\pi$/4シフトにすると何が嬉しいのか？
   • 受信のメリットと送信のメリット
   • パワー・アンプの低歪化に有利な理由
5. プリアンブルの実装
   • ディジタル通信はプリアンブルから始まる
   • 見つけられないと通信を始められない
   • 実際に通信させて疎通開始を実験する
6. $\pi$/4QPSKによるデータ伝送実験
   • エラー訂正なしの通信は使いものにならない
   • スピーカとマイクを離すと文字化けする
   • 外来ノイズ（拍手など）による文字化け実験
7. ホワイトニングの実装
   • 暗号化の基礎
   • 鍵がないと受信できない
   • スペクトラムを分散させる効果
   • スペクトラム分散によるノイズ耐性アップ
8. ハミング・コード/デコードの実験
   • 通信では広く使われている
   • 畳み込み演算のコーディング方法
   • より高性能なエラー訂正
9. インターリーブの追加
   • パルス性雑音によるデータ欠落を防ぐ時間軸方向分散
   • 周波数方向に分散させるホワイトニングとの違い
10. CRCでデータをチェックする
    • 通信の成功/失敗を判定

受講対象

• 組込み用計測ユニットの開発を検討している
• 組込み用通信ユニットの開発を検討している
• ソフトウェア無線の基本を学びたい

あると望ましい知識や経験

• マイコン開発経験者
• C言語がわかること
