［KIT］実験用800M～6GHz 広帯域90°ハイブリッド

800M～6GHz対応！$I/Q$信号の加算やシングルのIF信号の$I/Q$分離に

• 型名：mz-Qhybrid
• 仕様：振幅アンバランス：0.80dB typ，位相アンバランス：±5°typ，入力最大電力：70W @+85°C，50W@+105°C，動作周波数：800M～6000MHz，基板：$t$=1.6mm，FR-4，2層
• 定価：59,400円（税込・送料無料）
• 開発：株式会社ラジアン（加藤 隆志/Takashi kato）
• 企画編集・主催： ZEPエンジニアリング株式会社


• 関連製品：［KIT］ミリ波5G対応アップ：ダウン・コンバータ（生産終了品）
• 関連製品：［KIT］ミリ波5G対応アップ・ダウン・コンバータ MkⅡ（mz-mmcon1後継機）
• 関連製品：［KIT］実験用28GHzミリ波パッチ・アンテナ
• 関連製品：［KIT］実験用27.5G-29.5GHzバンド・パス・フィルタ
• 関連製品：［VOD/KIT］GPSクロック・ジッタ・クリーナ
• 関連製品：［VOD］MATLAB/Simulink×FPGAで作るUSBスペクトラム・アナライザ
• 関連製品：［VOD/KIT］3GHzネットアナ付き！RF回路シミュレーション＆設計・測定入門
• 関連製品：［VOD/KIT］3GHzネットアナ付き！初めてのIoT向け基板アンテナ設計
• 関連製品：［VOD/KIT］初めてのソフトウェア無線＆信号処理プログラミング 基礎編/応用編
• 関連製品：［VOD］Pythonで学ぶ マクスウェル方程式 【電場編】＋【磁場編】
• 関連製品：［VOD］Pythonで学ぶ やりなおし数学塾1【微分・積分】
• 関連製品：［VOD］Pythonで学ぶ やりなおし数学塾2【フーリエ解析】
• 関連記事：5G時代の先進ミリ波ディジタル無線実験室 [Vol.8　初めての28GHzミリ波伝搬実験]
• 関連記事：超長距離無線LoRaからローカル5Gまで！GNU Radio×USRPで作るソフトウェア無線機

概要

本製品は，周波数範囲は800M～6000MHzで，$I/Q$信号を加算してシングルの信号に混合したり，またシングルを$I/Q$信号に分離したりすることができる混合・分離モジュール・キットです．

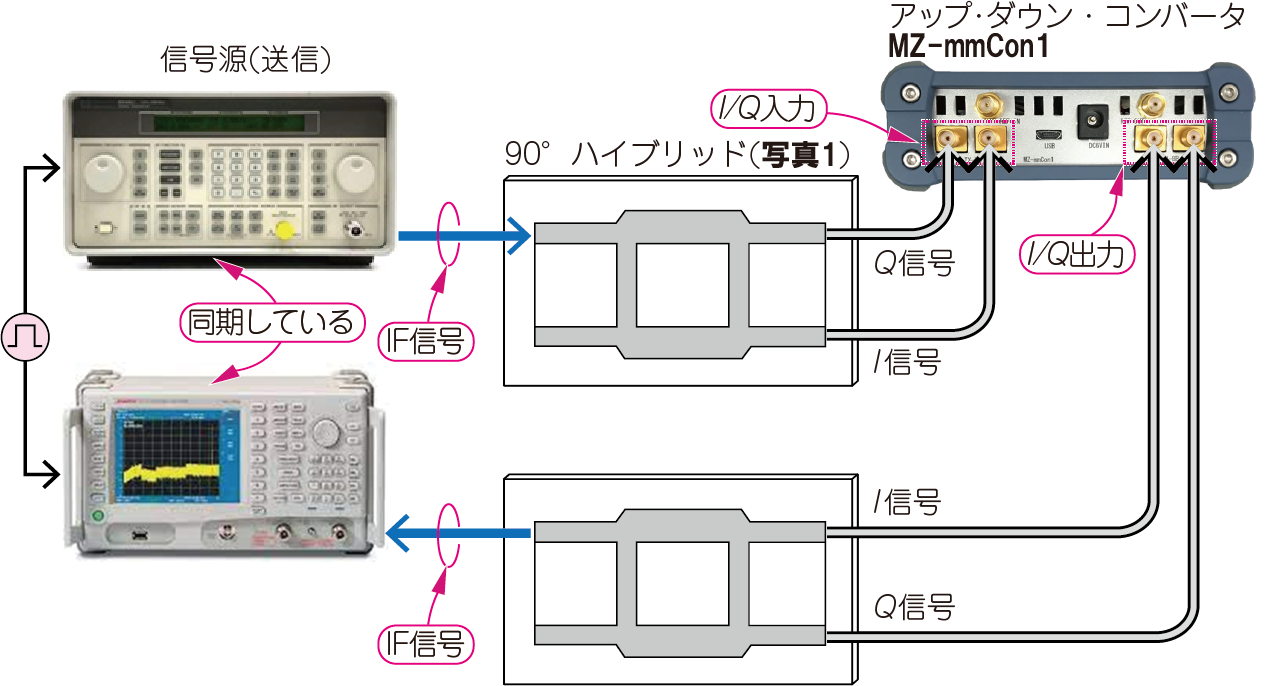

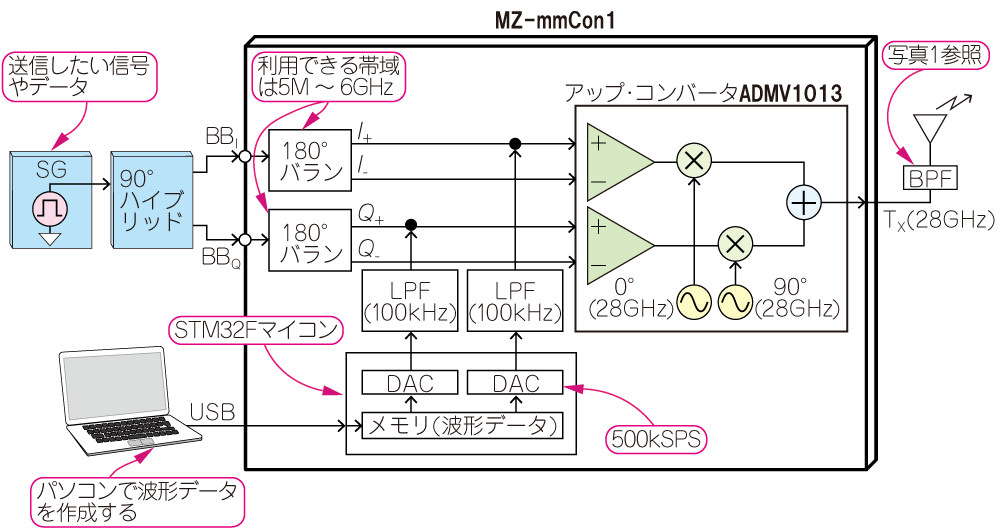

ミリ波5G対応アップ・ダウン・コンバータ mz-mmcon1と組み合わせて利用することができます．また，ダイバシティ・アンテナと組み合わせてフェージングに強い受信システムを作りることも可能です．バランス・アンプやアンテナ・フィード，フェーズ・シフタなど，さまざまなRFシステムに使用できます．

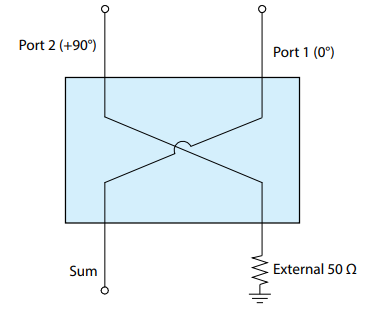

90°の位相シフトでほぼ等しい信号を生成する2ウェイ90°パワー・プリッタ“QCH-63B+(mini-circuits製)を搭載しています．

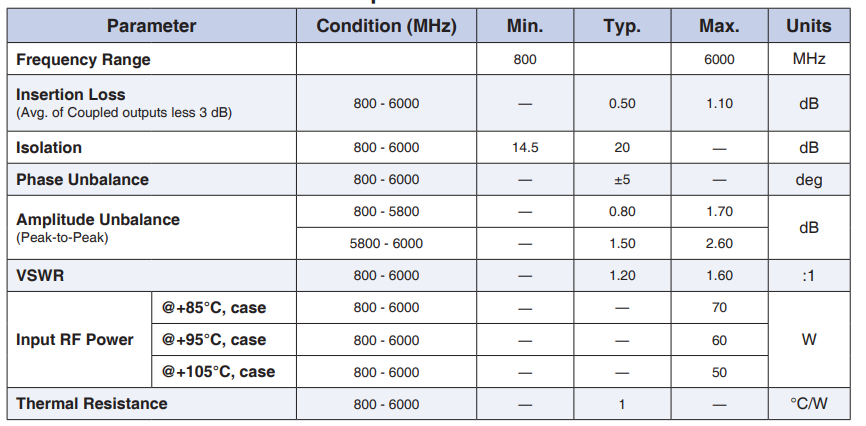

基本スペック(QCH-63B+のデータシートから)

1. 振幅アンバランス： 0.80dB typ.
2. 位相アンバランス：：±5°typ.
3. 入力最大電力：70W @+85°C，50W@+105°C
4. 動作周波数：800M～6000MHz
5. 基板：$t$=1.6mm，FR-4，2層

[動画セミナ] ローカル5G/6G開発の実際と始め方

技術資料

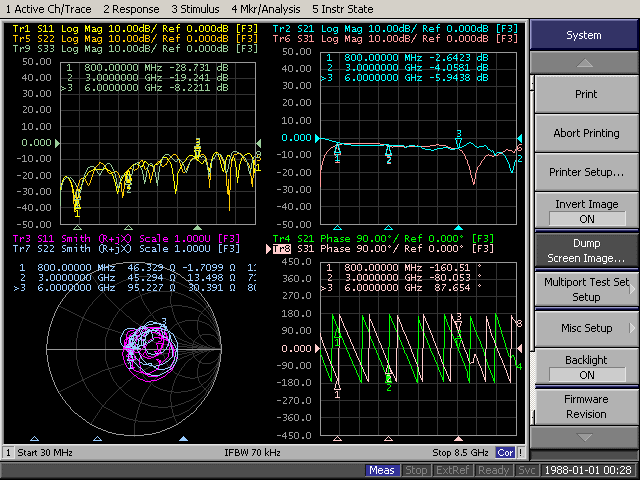

1. 本キットのロス特性
2. QCH-63B+のデータシート
3. 5G時代の先進ミリ波ディジタル無線実験室[Vol.1　ミリ波の性質と広帯域通信の実験環境]
4. 5G時代の先進ミリ波ディジタル無線実験室[Vol.8　初めての28GHzミリ波伝搬実験]
5. 5G時代の先進ミリ波ディジタル無線実験室[Vol.9　帯域優先？精度優先？2種類の周波数変換方式]
6. ミリ波5G対応アップ・ダウン・コンバータ mz-mmcon1
