ロボティクス入門 制御器ができるまで

1 負荷のモデリング 2 仕様の定式化 3 制御則の設計

制御の基本概念

制御とは

制御とは「注目している対象物に属する注目している状態が，ある目標状態になるように操作を加える行為」と定義されます．

セグウェイのバランス制御を考えてみましょう．注目している対象物はセグウェイ本体，注目している状態はその姿勢，目標状態は直立した姿勢です．この目標を達成するために，車輪モータを操作することで姿勢を維持します．このような「操作」と「目標状態」を明確にし，それを達成するための手段を設計することが制御の本質です．

制御系設計の流れ

1．負荷のモデリング

制御対象を数学モデルで表現するプロセスです．これは，対象物の本質的な性質を理解し，それを数式やモデルで記述する作業です．対象物の質量（$m$），加速度（$a$），および力（$F$）の関係を示す$F=ma$は，その一例です．

2．仕様の定式化

制御系に求められる性能や制約条件を明確にします．制御対象が振動せずに目標値に収束すること（安定性）や，目標値への応答速度が一定以上であること（応答性）が求められます．このような仕様は，数値や指標で具体的に定める必要があります．

3．制御則の設計

モデルと仕様を基に，制御対象を目標状態に導くためのアルゴリズム（制御則）を決定します．代表的な制御方式として，フィードバック制御があります．これは，現在の状態と目標状態の差（偏差）を計算し，その差を最小化するように制御入力を調整する方法です．

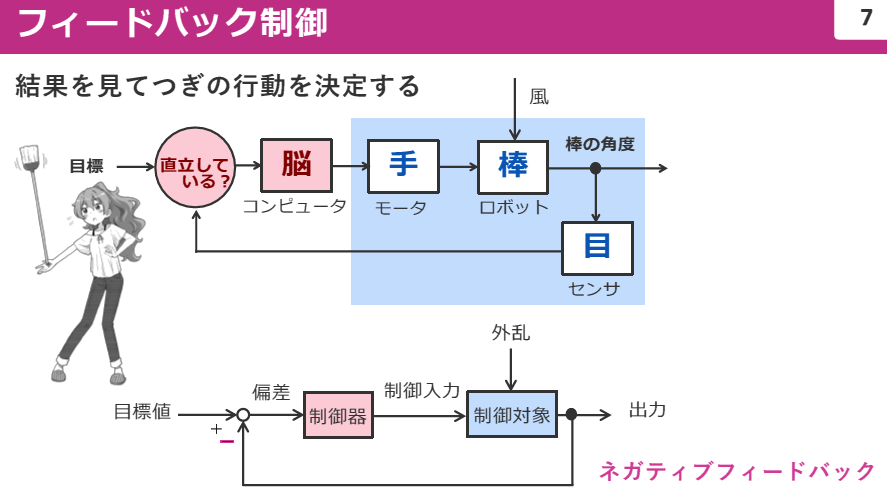

フィードバック制御の重要性

フィードバック制御は，ロボティクスにおける制御設計の中心的な役割を果たします．ネガティブ・フィードバックを用いることで，外乱や予期せぬ環境変化に対する頑健性を確保します．

棒を手で直立させる「倒立振子」の制御を考えます．制御対象は棒，目標状態は直立した姿勢です．棒の傾き角度をセンサで測定し，その値が目標値（直立）からどれだけずれているかを計算します．その偏差に基づき，モータが動き，棒を適切な方向に補正します．この一連の流れは，ロボット制御でも共通する重要な考え方です．

負荷のモデリング

モデリングとは

モデリングは，制御対象を数学的に表現する作業です．このステップでは，対象物の物理特性や環境条件を考慮し，それらを数式やモデルとして構築します．モデルの精度が制御系の性能に直接影響するため，モデリングは非常に重要です．

モータの回転運動をモデル化する場合，以下のような物理特性が考慮されます．

1. 慣性モーメント（$J$）:回転運動の質量的な性質
2. 摩擦トルク（$T_f$）:摩擦によるエネルギ損失
3. 入力トルク（$T_{in}$）:モータからの駆動トルク

これらの要素を組み合わせた運動方程式がモータの基本モデルになります．このモデルを基に制御則を設計することで，モータの回転速度や位置を精密に制御できるようになります．

モデリングの応用例

モデリングは，ロボット・アームやドローンといった複雑な制御対象にも応用されます．ロボット・アームのモデリングでは，各関節の回転角度や力の伝達が考慮されます．これにより，目標地点への精確な移動や物体の正確な操作が可能になります．

モデリングの品質が制御の成否を分けるため，このプロセスには数学や物理の知識が必要です．そのため，制御エンジニアには，モデルの適切性を評価するスキルと，必要に応じてモデルを改良する能力が求められます．

モデリング，仕様の定式化，制御則の設計という流れを確実にマスタすることで，より高度な制御器を開発し，ロボットの性能を向上させることが可能です．〈著：ZEPマガジン〉
