モータ制御器の定量設計 Pythonでモデルベース制御

Ackermann関数による極配置と帰還ゲインの設定

状態空間モデルを用いたモータ制御

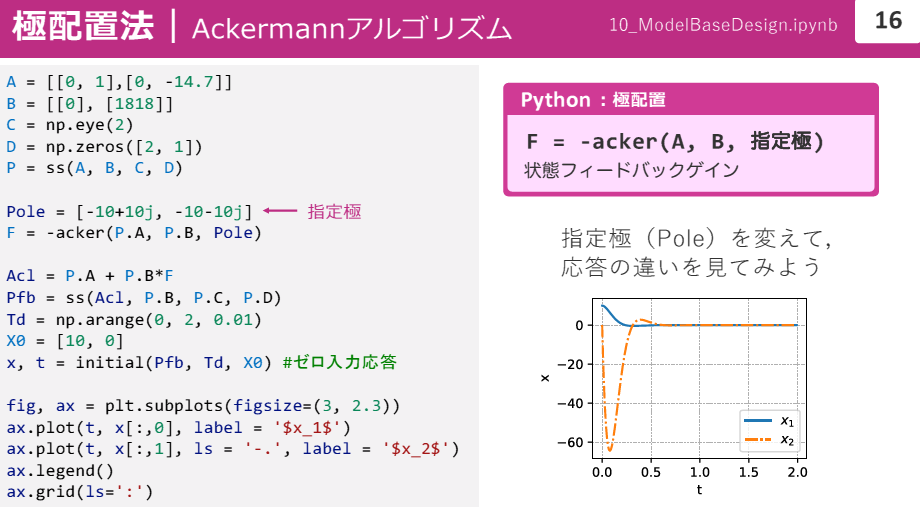

図1　モータ制御器の安定性や応答特性の両立には，Ackermann関数を利用した極配置法が有効．これは制御対象の行列$A$と入力行列$B$を用いて，特定の極を設定し，状態フィードバック・ゲイン$F$を求める方法．画像クリックで動画を見る．または記事を読む．［提供・著］南裕樹詳細：［VOD/Pi KIT］ラズパイ×Pythonで動かして学ぶモータ制御入門

図1　モータ制御器の安定性や応答特性の両立には，Ackermann関数を利用した極配置法が有効．これは制御対象の行列$A$と入力行列$B$を用いて，特定の極を設定し，状態フィードバック・ゲイン$F$を求める方法．画像クリックで動画を見る．または記事を読む．［提供・著］南裕樹
詳細：［VOD/Pi KIT］ラズパイ×Pythonで動かして学ぶモータ制御入門

モータ制御では，状態空間モデルを活用することで，システムのふるまいを数学的に記述し，制御器を設計できます．この状態空間モデルは以下のように表されます．

モータの回転速度と位置を状態変数とし，トルクを入力とする場合，状態方程式と出力方程式を設定することで，モータの動作をモデル化できます．

状態空間モデルの応答には以下の2つがあります．

これらの応答は，Pythonを用いたシミュレーションによって制御対象のふるまいを可視化できます．

制御システムを設計する際，安定性や応答速度を調整するために，状態フィードバックを用いた極配置が重要になります．極配置とは，閉ループ・システムの固有値を適切に設定し，所望の応答を得る手法です．

極配置の代表的な手法の1つにAckermann関数を用いた方法があります．この方法では，制御対象の行列$A$と入力行列$B$を用いて，特定の極を設定し，状態フィードバック・ゲイン$F$を求めます．

Ackermann関数を用いた極配置の利点は以下のとおりです．

この方法により，振動的な応答を抑制し，応答速度を向上させることが可能になります．

極配置とは，制御対象の閉ループ系の極を意図的に配置し，システムの応答を調整する手法です．極とは，システムの特性方程式の解であり，安定性や過渡応答のふるまいを決定します．

極配置の目的は，以下の3点に集約されます．

極が負の実数部をもつ場合，システムは漸近安定となり，時間とともに収束します．一方，極が複素数の場合，実部の符号によって振動特性が決まります．

システムの安定性を決定するためには，以下の条件を確認します．

極配置を適切に行うことで，応答速度を向上させると同時に，過度の振動やオーバーシュートを抑制することが可能になります．〈著：ZEPマガジン〉
