モータ制御器の定量設計 Pythonでモデルベース制御

状態フィードバックの安定化極配置法と最適レギュレータ法

状態フィードバックによる安定化の方法


図1　極配置法を用いることで，指定した固有値に応じた応答が得られる．最適レギュレータ法では，評価関数を最小化することで最適な制御ゲインを決定する．画像クリックで動画を見る．または記事を読む．［提供・著］南裕樹詳細：［VOD/Pi KIT］ラズパイ×Pythonで動かして学ぶモータ制御入門

モータ制御では，状態フィードバックを用いた制御が重要です．極配置法と最適レギュレータ法がよく使用されます．極配置法は，制御対象の固有値を適切に配置し，応答特性を改善する手法です．最適レギュレータ法（LQ法）は，評価関数を最小化することで，最適な制御入力を決定します．

状態フィードバック制御では，以下のようにゲイン$F$を設計します．

Ackermannのアルゴリズムを用いると，Pythonでは次のように計算できます．

$F = -\text{acker}（A, B, \text{指定極}）$

指定極を変化させることで，システムの応答特性を調整できます．

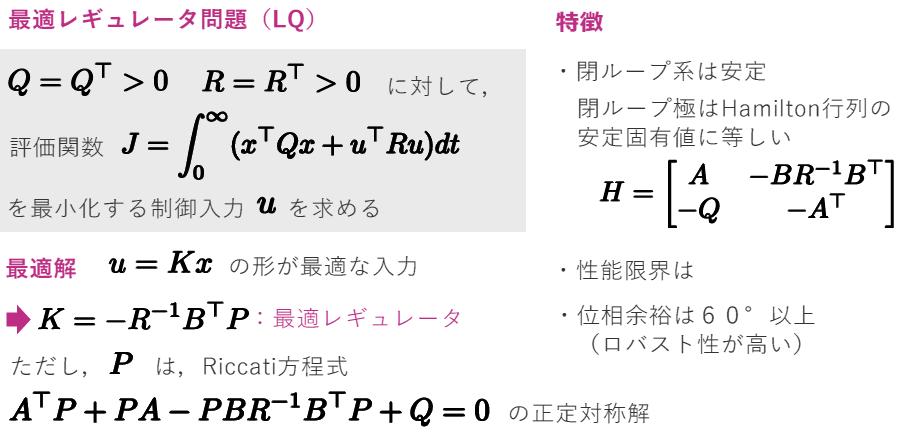

最適レギュレータ法（LQ法）は，評価関数を最小化することで最適な制御を求めます．この手法では，以下の条件が満たされます．

最適レギュレータの計算には，リカッチ方程式を解く必要があります．この方程式を解くことで，最適な状態フィードバック・ゲイン$F$を求めることができます．

Pythonでは次のように最適レギュレータを計算できます．

$F, X, E = \text{lqr}（A, B, Q, R）$

$Q$は状態変数に対する重み，$R$は制御入力に対する重みを表します．これらの値を調整することで，システムの応答特性を制御できます．〈著：ZEPマガジン〉
