モータ制御器の定量設計 手もちモータを式で表す

慣性モーメント/粘性摩擦/電流-トルクゲイン込み

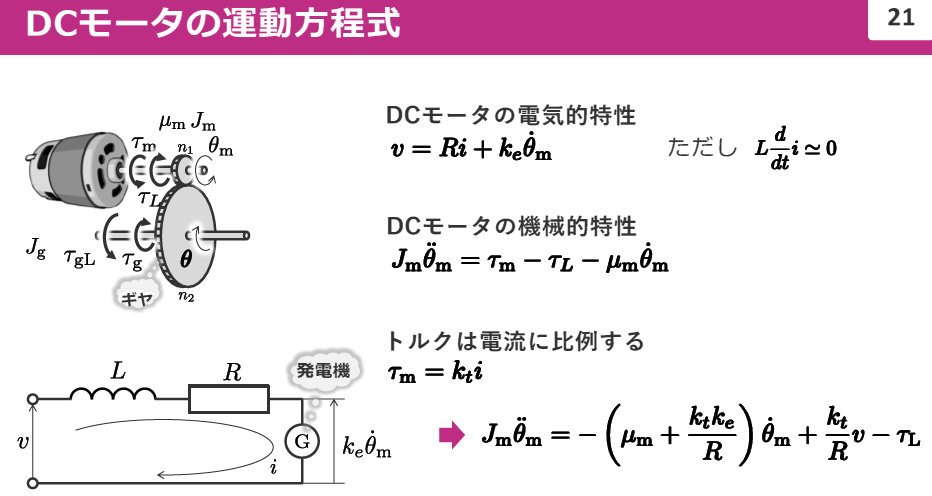

モータの運動方程式と電気的特性

DCモータの動作を正確に制御するためには，運動方程式を理解することが重要です．DCモータは電気的な特性と機械的な特性の両方をもち，これらを統合的に考慮する必要があります．

1. 電気的特性：DCモータの電圧$V$，電流$I$，インダクタのインダクタンス$L$，抵抗$R$を考慮し，電気的な運動方程式を導出する
2. 機械的特性：モータの回転速度$\omega$，トルク$T$，慣性モーメント$J$，摩擦係数$B$を考慮し，運動方程式を定義する
3. 電流とトルクの関係：モータのトルクは電流に比例し，比例定数はトルク定数$K_t$で表される

モータの制御モデル

DCモータの制御には，伝達関数モデルと状態空間モデルの2つの表現が用いられます．

1. 伝達関数モデル：ラプラス変換を適用し，入力電圧$V$から出力角速度$\omega$への伝達関数を求める
2. 状態空間モデル：状態変数を定義し，状態方程式を導出することで，システムの動的挙動を解析する
3. システム応答：入力電圧に対するステップ応答や周波数応答を解析し，システムの特性を理解する

慣性と粘性摩擦の影響

DCモータの動特性には，慣性と粘性摩擦が影響を与えます．

1. 慣性：モータが動き出す際の抵抗要素であり，システムの応答時間に影響を与える
2. 粘性摩擦：回転速度に比例する摩擦力をもち，定常特性や安定性に関係する
3. 電流-トルクゲイン：モータのトルク定数$K_t$を考慮することで，トルクの制御が可能になる
