補強放送CLASチャネル“L6”
収束約1分,測位精度6.9cm
受講無料!LiDAR×RTK×IMUフュージョン!自動運転&SLAMロボット開発(2025年5月7日 限定再配信)
補強放送CLASとRTKの違い
![]() |
---|

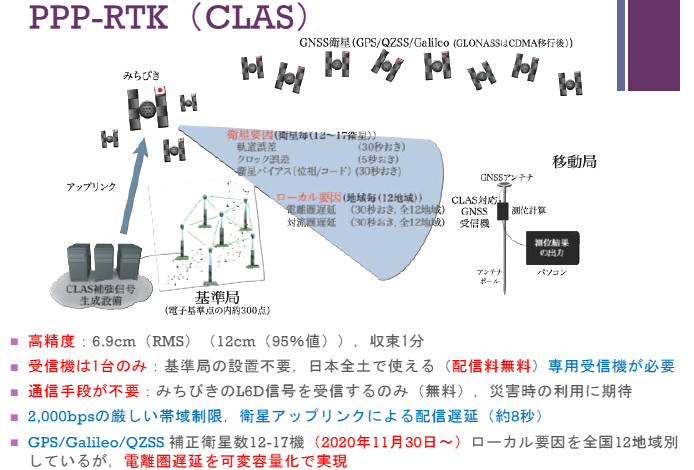

図1 CLASは基準局,つまり通信インフラ不要で災害時にも有効.収束約1分,測位精度6.9cm.一方基準局が必要なRTKは収束数~数十秒,測位精度数cm.画像クリックで動画を見る.または記事を読む.[提供・著]岡本 修 詳細:[VOD] センチメートル測位RTKのしくみと開発技術 |
準天頂衛星システム(QZSS)は,L6信号を利用して高精度測位を提供します.L6信号には以下の2種類があります
- L6D(CLAS):日本国内でcm級の精度を提供
- L6E(MADOCA-PPP):アジア・オセアニア地域で広域測位を提供
CLASは基準局情報を活用し,リアルタイムで高精度な測位を実現します.一方でMADOCA-PPPは広域測位に適しており,収束時間は長いものの安定した精度を提供します.
単独高精度測位入門:みちびき補正信号CLASの活用
CLAS(Centimeter Level Augmentation Service)は,準天頂衛星から配信される補正信号を活用した単独測位方式です.以下がCLASの特徴です
- 日本全土を対象としたサービス
- 収束時間は約1分
- 精度は約7cm(RMS値)
- L6D信号を利用して高精度な測位が可能
CLASは基準局のデータを利用しつつ,受信機だけで測位を行います.純粋な単独測位ではありませんが,基準局不要という利便性があります.これにより,農業自動運転やGIS調査など幅広い分野で活用されています.
CLASとMADOCAの比較
CLASとMADOCA-PPPには以下の違いがあります
- CLAS:収束時間約1分,精度7cm.日本全土で利用可能
- MADOCA-PPP:収束時間15~30分,精度10cm.アジア・オセアニア地域で利用可能
CLASはリアルタイム性に優れ,農業や自動運転など実用性が高い用途に適しています.一方でMADOCA-PPPは広域用途に適しています.
L6信号の役割と特性
L6信号は以下の役割を果たします
- 電離層・対流圏補正情報の提供
- リアルタイム測位補強サービスの実現
- 狭帯域通信(2000bps)による効率的情報配信
L6D信号は日本国内向けに設計されており,cm級の精度を提供します.一方でL6E信号は広域用途に対応し,国際的な測位サービスとして機能します. 〈著:ZEPマガジン〉
