入力12V,出力5V/3A DC-DC電源IC LT8609A



受講無料!高効率電源&インバータ設計のための超高速トランジスタGaN/SiC活用(2025年4月25日~5月2日)


スイッチング電源ICの基本構成

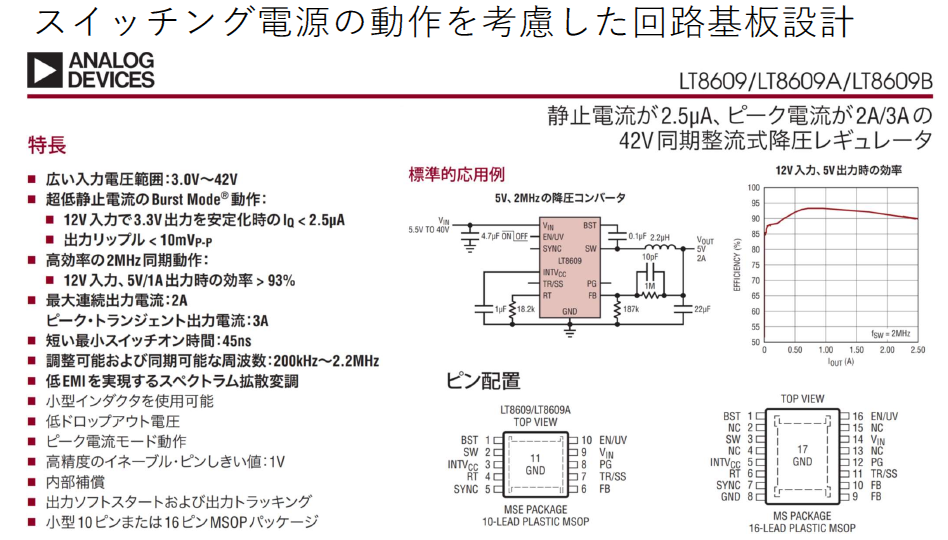

図1 最新のスイッチング電源ICの性能を引き出すためには,(1)電力スイッチング回路,(2)出力電圧検出アナログ回路,(3)制御ロジックをまず切り分けて,その配置と配線に留意すべき.画像クリックで動画を見る.または記事を読む.[提供・著]住谷 善隆
詳細[VOD] Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】セッション7 半導体から見る低ノイズ&高効率電源 10の実装技術

LT8609Aはピーク電流モードのスイッチング電源ICです.このICは,入力電圧$V_{in}$から出力電圧$V_{out}$を安定供給するために,以下の主要なブロックで構成されています.

  1. パワーMOSFET回路:スイッチング素子として内蔵され,電力変換を行う.
  2. 出力電圧検出回路:出力電圧$V_{out}$を分圧抵抗を用いて計測し,安定化を図る.
  3. 制御ロジック回路:ハイ・サイドとロー・サイドのFETの切り替えを制御する.
  4. ソフトスタート回路:電源ON時の過電流防止のため,出力電圧を徐々に上昇させる.
  5. 駆動周波数設定回路:スイッチング周波数を決定し,ICの動作を最適化する.

これらのブロックが連携し,スイッチング電源としての機能を実現します.

正しい基板実装のポイント

スイッチング電源ICは,高速なスイッチング動作を行うため,適切な基板実装が不可欠です.以下のポイントに留意することで,安定動作を確保できます.

  1. 電力配線の最適化:高電流が流れる$V_{in}$や$V_{out}$のパターン幅を広くし,配線抵抗やインダクタンスを低減する.
  2. グラウンド・プレーンの確保:IC周辺に広いグラウンドプレーンを配置し,ノイズ耐性を向上させる.
  3. デカップリング・キャパシタの配置:ICの近くに適切なキャパシタを配置し,電源のリプルを抑える.
  4. スイッチングノードの最小化:MOSFETのスイッチングノードのパターンを短くし,不要なEMI(電磁干渉)を抑制する.
  5. レイアウトの最適化:アナログ回路とディジタル回路を分離し,相互干渉を防ぐ.

ピーク電流モード制御とは

LT8609Aはピーク電流モード制御を採用しており,各スイッチング周期ごとにピーク電流を検出し,出力電圧の安定化を図ります.

この方式では,インダクタ電流$L_r$のピーク値を常に監視し,負荷変動に素早く対応できます.その結果,

  1. 優れた過渡応答特性を実現できる.
  2. 負荷変動時の出力電圧変動を最小限に抑えられる.
  3. 回路の安定性を向上させる.

ノイズによる誤動作を防ぐため,適切なレイアウト設計も重要です.〈著:ZEPマガジン〉
