リードレス電源ICの進化と特徴

図1 LT8640を始めとする最新リードレス電源ICは,MOSFET駆動技術やフリップチップ構造などの採用により,信頼性や発熱特性が大幅に改善されている .画像クリックで動画を見る.または記事を読む.[提供・著]住谷 善隆
詳細[VOD] Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】セッション7 半導体から見る低ノイズ&高効率電源 10の実装技術

リードレス電源ICは,端子が外部に露出していない構造をもつパッケージで,寄生インダクタンスを低減し,高周波特性やノイズ抑制性能を向上させています.MOSFET化やフリップチップ構造の採用により,小型化と高効率化が進みました.

最新の製品では,MOSFET駆動技術を活用してリンギングを抑制し,ノイズ低減を実現しています.また,ボンディング・ワイアーからカッパ・ピラーへの変さらにより,信頼性と安全性が向上しました.

ノイズと効率の改善

MOSFET駆動技術では以下の改善が見られます:

  1. リンギング抑制によるノイズ低減
  2. スイッチング波形の最適化でEMI対策を強化
  3. 周波数拡散機能による伝導ノイズと放射エミッションの抑制

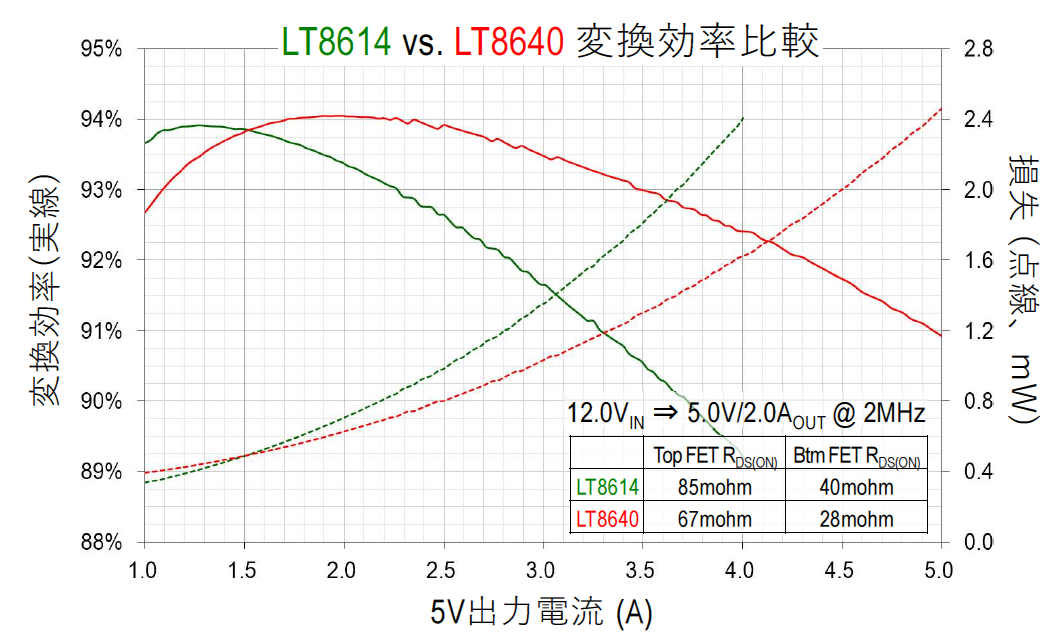

効率においても,MOSFETのオン抵抗が低減されたことで損失が削減されました.LT8614ではピーク効率89%でしたが,改良型のLT8640では92%以上を達成しています.

発熱特性と小型化

発熱特性は回路設計において重要な要素です.LT8614とLT8640の比較では,同じ条件下でLT8640は約半分の温度上昇に抑えられています:

  1. LT8614:5V/4A時にΔT=46.8℃
  2. LT8640:5V/4A時にΔT=23.9℃

これにより,小型化された基板でも十分な放熱性能が確保されています.

フリップチップ構造とは

フリップチップ構造は,ICチップを上下反転させて基板に直接接続する技術です.この方法では従来のボンディングワイアーを排除し,カッパーピラーを使用して接続します.これにより以下の利点があります:

  1. 寄生インダクタンスの低減による高周波特性向上
  2. 信頼性向上とリンギング抑制
  3. 小型化による基板設計自由度の向上

MOSFET駆動技術とその利点

MOSFET駆動技術は,高速スイッチング時に発生するリンギングを抑制するために重要です.この技術ではゲート駆動波形を最適化し,EMI対策やノイズ低減効果を得ることができます.また,周波数拡散機能との組み合わせで伝導ノイズや放射エミッションも効果的に抑制できます.〈著:ZEPマガジン〉
