IC実装済みモジュール 超高効率低雑音 LT8640
スイッチング電源ICの基板実装技術
受講無料!高効率電源&インバータ設計のための超高速トランジスタGaN/SiC活用(2025年4月25日~5月2日)
LT8640とLT8640Sの研究
![]() |
---|

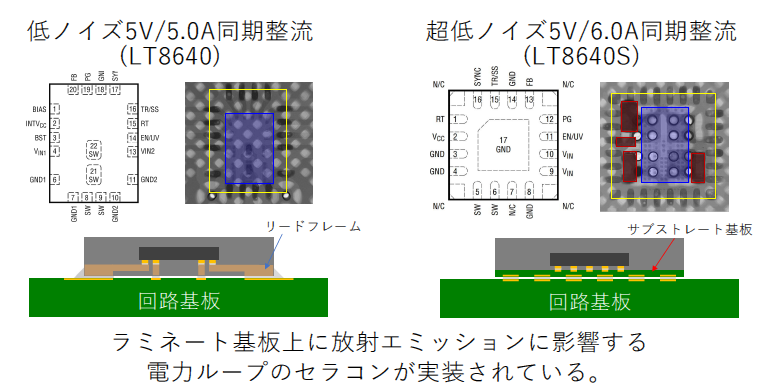

図1 LT8640Sは,パッケージ内にセラミック・キャパシタを内蔵することで電力ループのインダクタンスを低減し,損失を10~20%削減した電源モジュール
.画像クリックで動画を見る.または記事を読む.[提供・著]住谷 善隆 詳細:[VOD] Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】セッション7 半導体から見る低ノイズ&高効率電源 10の実装技術 |
LT8640は,サイレント・スイッチャ技術を採用した降圧型DC-DCコンバータです.放射ノイズを抑制しつつ高効率を実現しています.MOSFET駆動技術とフリップチップ構造を組み合わせることで,小型化と信頼性向上が可能です.
LT8640Sは,LT8640の進化版であり,パッケージ内にセラミック・キャパシタを内蔵することで電力ループのインダクタンスを低減し,損失を10~20%削減しています.これにより,5A出力から6A出力への性能向上が実現されています.
基板実装技術のポイント
基板設計では以下の要素が重要です:
- セラミック・キャパシタをIC近くに配置して電力ループを最小化する
- 多層基板設計でグラウンド層を適切に配置し,脈動電流によるノイズを抑制する
- 放熱対策として十分な銅箔面積を確保する
LT8640Sの利点
LT8640Sは以下の利点をもっています:
- 内蔵部品による設計自由度の向上
- 放射ノイズの低減によるEMI対策強化
- 高効率動作による発熱抑制
サイレント・スイッチャ技術とは
サイレント・スイッチャ技術は,スイッチング電源回路で発生する放射ノイズを抑制するためのアーキテクチャです.この技術では,スイッチング波形や電力ループを最適化し,EMI対策効果を得ることができます.
フリップチップ構造の利点
フリップチップ構造は以下の利点があります:〈著:ZEPマガジン〉
- 寄生インダクタンス低減による高周波特性向上
- 信頼性向上とリンギング抑制
- 小型化による基板設計自由度の向上
