電源IC内部の高感度アナログ部に着目

スイッチング電源ICの基板実装技術

受講無料！高効率電源＆インバータ設計のための超高速トランジスタGaN/SiC活用（2025年4月25日～5月2日）

電源IC内部の高感度アナログ部の重要性

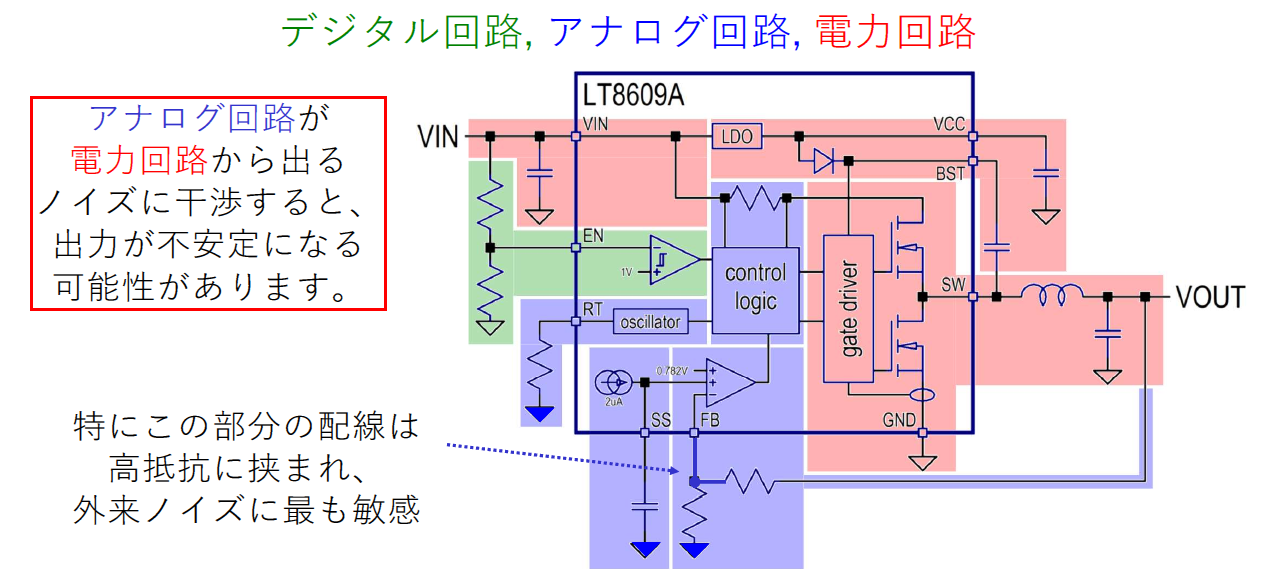

電源IC内部には，ディジタル回路，アナログ回路，電力回路の3つの主要ブロックがあります．このうち，アナログ回路部分は非常に高感度であり，外来ノイズや内部ノイズの影響を受けやすい特徴があります．特に，分圧抵抗やOPアンプ入力部などの高インピーダンス領域は，微小な電流や電圧変動によっても動作が不安定になる可能性があります．

以下がアナログ部設計時に考慮すべきポイントです

1. 高インピーダンス配線：できるだけ短くし，ノイズ影響を最小化する
2. 分圧抵抗配置：キャパシタ近傍に配置し，配線長を最適化する
3. ノイズ対策：シールドやグラウンド分離を活用

スイッチング電源ICの基板実装技術

基板実装では，アナログ回路とほかの回路（ディジタル回路や電力回路）間の干渉を防ぐことが重要です．以下の設計指針が推奨されます

1. レイアウト分離：アナログ信号経路と脈動電流ループを物理的に分離する
2. グラウンド設計：アナログ・グラウンドとパワー・グラウンドを分離し，ノイズ経路を制御する
3. デカップリング・キャパシタ：高周波および低周波ノイズを効果的に抑制するために適切に配置する

これらの対策により，高感度アナログ部へのノイズ干渉を最小化し，出力電圧の安定性を確保できます．

高感度アナログ部とノイズ対策

高感度アナログ部は以下の特徴をもちます

1. 高インピーダンス：外来ノイズや内部ノイズに非常に敏感
2. 微小信号処理：微小な変化が大きな影響を及ぼす可能性がある
3. 安定性確保：適切な配線設計と部品配置が必要

ノイズ対策として以下が有効です

1. シールド：外来ノイズから信号経路を保護する
2. グラウンド分離：異なる回路間での干渉を防ぐ
3. デカップリング・キャパシタ：高周波および低周波成分を除去する

基板実装技術の要点

基板実装では以下の技術が重要です

1. 脈動電流ループ制御：スイッチング・ノード周辺で寄生インダクタンスを低減する
2. 熱管理設計：発熱源近傍にサーマル・ビアやヒートシンクを配置する
3. 信号経路最適化：配線長を最小化し，不要な寄生容量やインダクタンスを抑える

これらの技術は，高性能かつ安定したスイッチング電源設計に不可欠です．〈著：ZEPマガジン〉
