電力回路の脈動電流の処理:層に流すべき?
スイッチング電源ICの基板実装技術
[受講無料]高効率電源&インバータ設計のための超高速トランジスタGaN/SiC活用術100(2025年4月25日~5月2日)
脈動電流を流す層の選択
![]() |
---|

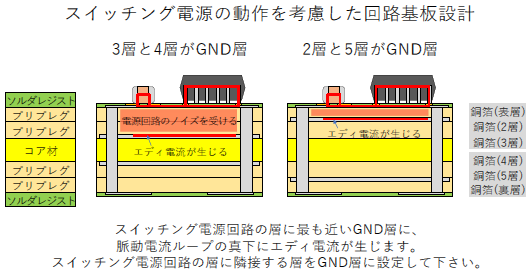

図1 スイッチング電源ICの基板実装では,脈動電流とエディ電流の処理が重要.表層直下にグラウンド層を配置し,ノイズ干渉を最小化することで安定した動作が可能になる.画像クリックで動画を見る.または記事を読む.[提供・著]住谷 善隆 詳細:[VOD] Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】セッション7 半導体から見る低ノイズ&高効率電源 10の実装技術 |
スイッチング電源ICを使用する際,脈動電流が流れる層の選択は重要です.基板設計では,以下の点に注意する必要があります:
- スイッチング電源回路に隣接する層をグラウンド層に設定する.
- 脈動電流ループの真下にエディ電流が発生しないよう配慮する.
- 表層のすぐ下にグラウンド層を設け,ノイズ干渉を最小化する.
エディ電流とその影響
脈動電流が基板上で発生すると,その真下の層でエディ電流が生じます.このエディ電流は,次のような影響を引き起こします:
- 放射ノイズの増加.
- 隣接する配線へのノイズ干渉.
- 回路全体の安定性低下.
最適な多層基板構造
多層基板では,各層の役割を明確に分けることでノイズ対策が可能です.例えば:
- 表層:電力回路や信号ラインを配置.
- 2層目と5層目:グラウンド層として設定し,シールド効果を発揮.
- 3層目と4層目:配線層として利用し,ノイズ干渉を最小化.
エディ電流とは
エディ電流は,脈動電流によって誘導される渦状の電流です.スイッチング電源回路では,表層で発生した脈動磁場がその下のグラウンド層でエディ電流を生じさせます.この現象は放射ノイズや回路干渉の原因になります.
エディ電流対策
エディ電流による影響を抑えるためには,以下の対策が有効です:
- 表層直下にグラウンド層を配置し,エディ電流の範囲を限定する.
- 脈動ループ面積を最小化し,誘導磁場を抑制する.
- 高周波特性に優れた材料を使用し,ノイズ伝播を抑える.
設計時の注意点
設計時には,ICから発生するノイズ特性や回路配置を考慮します.特にフィードバック端子や高インピーダンス部分はノイズに敏感なため,グラウンドでシールドされた領域内に配置することが推奨されます.また,多層基板では各層間で適切な距離を保つことも重要です.〈著:ZEPマガジン〉
