スピードマスタ・シリーズ
プロの技術を1日で!実習キット付きVOD

[VOD]小型&高出力!高効率電源設計のためのSiC/GaNトランジスタ活用 100の要点

実用レベルに達した次世代パワー半導体のパフォーマンスを引き出す



本製品のあらまし

高効率電源設計において,SiCおよびGaNトランジスタは,その高い性能と小型化の特長から注目を集めています.これらのパワー半導体技術は,EVのインバータ,高効率電源システム,通信インフラや家電製品に至るまで,幅広い分野での応用が期待されています.

本VODは,半導体デバイス,パワエレ,電源分野の一線で活躍する講師陣が,SiC/GaNデバイス搭載の電源回路や冷却/電磁ノイズの抑制などをテーマに,設計技術を丁寧に解説します.

本VODは,オンライン・セミナ「小型&高出力!高効率電源設計のためのSiC/GaNトランジスタ活用 100の要点 」の講義動画とテキストのセット商品です.製品購入後に送信される案内メールに,講義動画の視聴と講義テキストのダウンロードが可能になるパスワードが記載されています.

本製品のすべての映像,画像,文書テキストは著作権法によって厳格に守られています.無許可の転載,複製,転用は法律により罰せられます.

【セッション1】
実験!SiC/GaN FETを高速かつ安全に駆動する回路設計技術

容量性ゲートがスパッとON/OFFする高効率出力段の作り方

講演内容

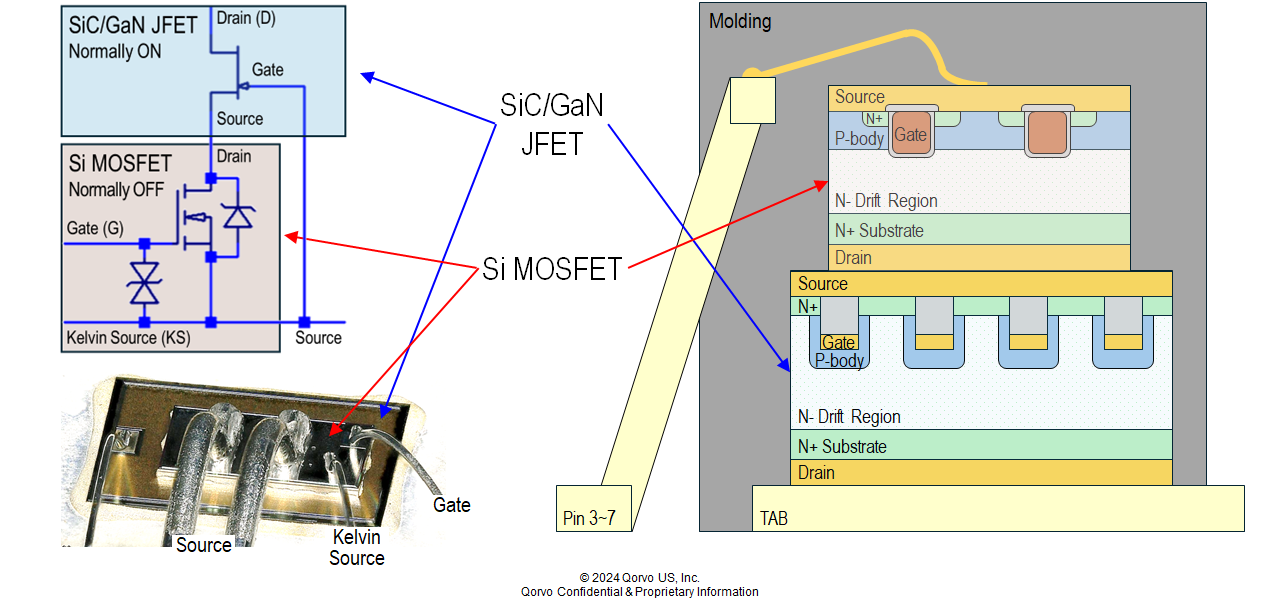

近年のSiC/GaNパワーデバイスは,SiC/GaN MOSFETとカスコードSiC/GaN FETに分類されます.カスコードSiC/GaN FETは,ノーマリ・オンのSiC/GaN JFETとノーマリ・オフのSi MOSFETをカスコード接続することで,ノーマリ・オフのSiC/GaN FETを実現しています.

カスコードSiC/GaN FETは,Si MOSFETのシンプルな駆動回路で制御できる一方,スルー・レート制御が難しく,使いこなすにはGaN/SiCの寄生静電容量を考慮したゲート・ドライブ回路設計や基板設計が必要です.また,高性能な400V~1000Vを扱う高電圧回路の設計には,SiC/GaN MOSFETとカスコードSiC/GaN FETのそれぞれの特徴や特性を理解した上で,回路や使用条件に合わせて使い分けることも不可欠です.

本セッションでは,カスコードSiC/GaN FETの構造や動作原理を説明した後,回路シミュレーションを用いて,実際にSiC/GaNパワーデバイスを使いこなす回路設計テクニックを紹介します.

受講対象

  • EV向けインバータやDC-DCコンバータ,充電器を設計している方
  • 産業用モータ制御システムを設計している方
  • UPSやPFCなどの電源装置を設計している方
  • 家電製品の回路を設計している方

講師紹介

略歴

  • Purdue University大学院卒
  • リニアテクノロジー株式会社(現アナログ・デバイセズ)にて,車載関連製品の技術サポートに16年間携わる.現在はコルボジャパンにて,アジア地域におけるSiC/GaN半導体やパワーデバイスの新規ビジネス開拓に携わる.

主な著書

  1. [VOD]Before After! ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】/【IoT・無線・通信編】,ZEPエンジニアリング.
  2. [VOD]Before After! ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】,ZEPエンジニアリング.
  3. 低ノイズと小型化を両立!DC-DCコンバータICの最新テクノロジ,トランジスタ技術2020年6月号,CQ出版社.

【セッション2】
実験!EV用SiCインバータの数k~30MHz電磁界ノイズ対策 要点10

スマホや人体の暴露リスク低減!3相電流ルートやパスコン位置をシミュレーション解析

講演内容

EV搭乗者の近くで,数k~30MHzの電磁ノイズを空間に放つ400V,20Aの3相モータが回っている

EV関連では,高電圧・大電流を使用する電源とモータ間の配線の近くに人がいることから,数kHz程度までの空間電磁界漏洩量が,今後問題視されます.

従来のEMIの空間漏洩では,30MHz以上の基準が出されていますが,電子機器によってはすでに数k~30MHzの空間漏洩レベルも規制されています.

単相大電流では,電流の行きと戻りの配線(パターン)の間が離れないようにすることが基本ですが,3相の各配線に流れる電流には120°の位相差があり,最適な配線パターンはシミュレーションによって,その配置を探すのが賢明です.

30MHz以上のノイズは,スイッチング時の過渡電流による空間への漏洩電磁波が問題になりますが,スイッチング時のひげによるノイズの場合,3相の位相差で発生するわけではなく,各相ごとにノイズ対策をします.ただし,各相の線路ごとにシールドすると,3相の低周波成分間にシールドが入ってしまい,望ましくありません.

低周波成分が空間に漏洩しないようにするには,3相配線をまとめてシールドする必要があります.これらの点について,400V,20Aの3相モータを想定して,3Dシミュレーション結果を示しながら、総合的な電磁界漏洩対策について説明します.

低周波フルウェーブ解析機能で高電圧/大電流回路における電磁界のふるまいを正しく把握する

数Hz~数十Hzの電磁界解析では,電界分布と磁界分布を独立して計算している場合が多いです.自動車のモータ駆動では各相数百Vの高電圧でかつ大電流が普通です.そのような系では電界と磁界ともに周囲への影響が大きいため,どちらかだけで解析すると回路から周囲空間への電磁的な影響を正しく把握できません.

このような高電圧/高電流低周波回路では,電界と磁界を同時に計算できるフルウェーブ解析が必須です.世界的に定評ある3D電磁界シミュレータ CST Studio Suite(ダッソー・システムズ)は,低周波フルウェーブ解析機能を装備しています.本機能を活用すると,回路周辺の電界と磁界の解析が可能です.

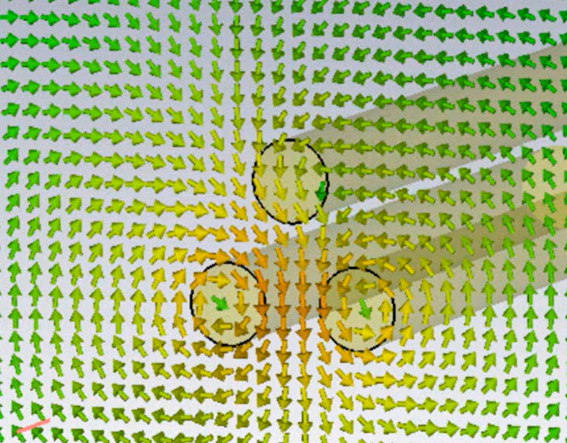

本セッションの前半では,3相のケーブル配線と3相基板パターンの形状によって空間に漏えいする電磁界の状況を調べ,周囲への電磁界漏えいが少ない配線やパターンの構造を解析します.

低周波電流の分布を活用して適切なバイパス・コンデンサの配線パターンと配置を検討する

電源回路やモータ制御回路などの基板設計では,銅パターンに通る低周波電流を水流でイメージして設計することが普通でした.これは,導体内の各部を進む電流の実測が困難であったことや,導体内部の電流分布解析シミュレーションのための適切なモデル/計算手法が進んでこなかったことが原因と考えられます.

本セッションの後半では,低周波電流が基板パターンのどの部分を通っているかをCST Studio Suiteで可視化し,バイパス・コンデンサを効果的に機能させるための基板パターンとコンデンサの配置を解析してみます.

受講対象

  • 自動車やロボットのモータ駆動回路を設計している方
  • 産業用電力変換器を設計している方
  • 電力制御回路を設計している方

講師紹介

略歴

  • 1976年 理科学機器機器メーカの分析機器開発部門に配属.高周波,高速デジタル混在機器の開発設計に携わる
    2000年 上記継続の中で,電磁界・回路シミュレーションをGHz帯アナデジ混在回路開発に適用開始
    2015年 高周波・高速回路設計,EMC対策のコンサルタントとして独立.セミナ講師

主な著書

  1. [VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計 100の要点,ZEPエンジニアリング.
  2. [VOD/KIT]ポケット・スペアナで手軽に!基板と回路のEMCノイズ対策 10の定石,ZEPエンジニアリング.
  3. [VOD]Gbps超 高速伝送基板の設計ノウハウ&評価技術,ZEPエンジニアリング.
  4. トランジスタ技術,トランジスタ技術SPECIALなど執筆多数

【セッション3】
実験!最新放熱技術と熱シミュレーションによる
SiC/GaNインバータの小型化 要点10

最新冷却デバイスの活用で容積を35%減!

講演内容

パワー・デバイスの高出力化や集積回路の微細化,パッケージの小型化が進み,半導体デバイスの熱対策はますます難しくなっています.

SiCやGaNなどの高発熱デバイスの冷却は,従来のヒートシンクやファンだけでなく,ヒート・パイプ,ベーパ・チャンバなどの新しい冷却デバイスが不可欠になっています.また高熱伝導の放熱材料との組み合わせにより,筐体への冷却機構とファンを組み合わせたハイブリット冷却も採用されています.さらに車載機器では環境温度が高いため,水冷機構を使用します.

このように最近の冷却は多様化しており,発熱のレベルに応じた最適な冷却方式の採用が重要になっています.今回は,これら冷却方式の特徴,選定法などについて解説します.

受講対象

  • EVインバータを設計している方
  • 産業用ロボットや機械の制御ユニットを設計している方
  • データ・サーバを開発している方
  • パソコンや制御/計測機器の熱設計に従事している方

講師紹介

略歴

  • 1977年 早稲田大学理工学部 機械工学科卒
  • 1977年 沖電気工業株式会社に入社.電子交換機やミニコン,パソコン,プリンタ,FDDなどの冷却方式開発や熱設計に従事.その後,電子機器用熱解析ソフトの開発,CAD/CAM/CAEおよび統合PDMの構築などを担務
  • 2007年 株式会社サーマル・デザインラボを設立.上流熱設計と熱解析の両輪による「熱問題の撲滅」を目指し,製品の熱設計,熱対策支援,プロセス改革コンサルティング,研修などを手がける

主な著書

  1. [VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計 100の要点,ZEPエンジニアリング.
  2. [VOD]事例に学ぶ放熱基板パターン設計 成功への要点,ZEPエンジニアリング.
  3. [VOD]Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】/【IoT・無線・通信編】,ZEPエンジニアリング.
  4. [VOD]Before After!ハイパフォーマンス基板&回路設計 100の基本【パワエレ・電源・アナログ編】,ZEPエンジニアリング.
  5. エレクトロニクスのための熱設計完全制覇,日刊工業新聞社.
  6. 熱設計と数値シミュレーション,オーム社.
  7. トラブルをさけるための電子機器の熱対策設計,日刊工業新聞社.
  8. 電子機器の熱流体解析入門,日刊工業新聞社.
  9. トコトンやさしい熱設計の本,日刊工業新聞社.

読みもの

  1. 熱設計コンサルタント「国峯尚樹 氏」書き下ろし熱設計コラム

【セッション4】
GaN搭載ブリッジレスPFCとLLCコンバータで作る高効率電源設計事例

小型・高効率AC-DCコンバータの最新回路技術と実証結果

講演内容

GaN(窒化ガリウム)は,Si(シリコン)に比べ,スイッチング損失および導入損失の低減できるため,コンバータなどのスイツチング素子として使用すると効率が向上し,部品の小型化が可能です.また,LCAを含めた脱炭素化に貢献すると期待されており,注目を集めています.市場には,GaNを搭載したスイッチング電源やACアダプタも投入されています.

本セッションでは,AC-DCコンバータの高効率化を実現する回路技術であるブリッジレスPFCと,LLCコンバータにGaNを搭載をした場合の優位性についての実証結果をSi(Si-FET)と比較し,回路動作説明を交えながら解説します.

受講対象

  • AC-DCやDC-DCコンバータを設計している方
  • LLCコンバータを設計している方

講師紹介

略歴

  • 1982年 東京電機大学 電気工学科卒
  • 1986年 新電元工業株式会社入社
  • 1999年 株式会社タムラ製作所入社
    スイツチング電源およびパワー・エレクトロニクス関連製品の製品開発,研究開発に従事.現在は,タムラ製作所のユニット製品開発(電源,チャージャ,電流センサ,ドライバ・モジュールなど)および開発戦略の技術統括&フェローに従事

【セッション5】
電源効率改善のためのデジタル制御設計手法 要点10

ハードウェアとソフトウェアの融合による実用的なソリューション

講演内容

一般的なAC電源を入力とする電子機器には高調波ノイズ対策として力率改善回路(PFC:Power Factor Correction)が必須であり,その高効率化にはさまざまな手法が用いられています.

高調波電流は,変圧器などへの過熱や騒音の原因になり,この対策に高調波電流規制があるため制限値以下に抑制することが求められていますので講義の中で説明いたします.

高効率化の手法には大きく分けて,回路方式や使用部品(SiC/GaN)などによるハードウェアとしての改善方法と,マイコンを使ったデジタル制御によるソフトウエアの改善方法があります.

本セッションでは,ハードウェアによる改善手法として,PFC回路の基本動作や,効率を改善するための様々な回路方式について説明します.また,ソフトウェアによる改善手法として,デジタル電源制御の基本動作からデジタル制御の特徴と応用例についても詳しく説明します.

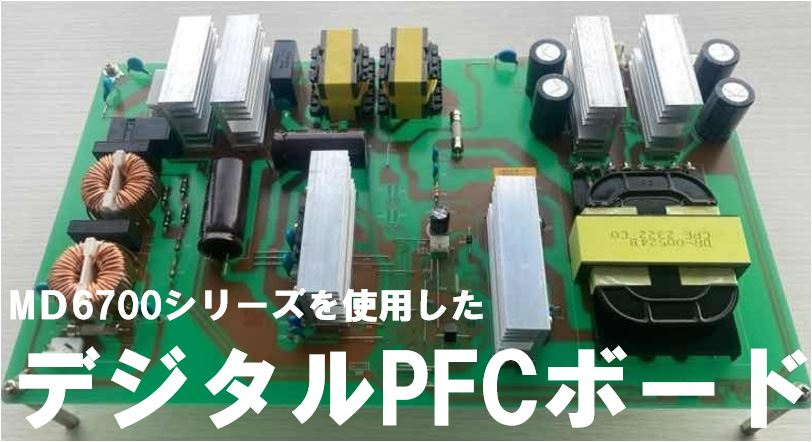

最後に,実際のデジタル制御を用いたPFC電源についても紹介します.

受講対象

  • AC/DC電源などを設計している方
  • デジタル制御電源に興味をお持ちの方

講師紹介

略歴

  • 2000年 サンケン電気株式会社に入社.冷陰極放電管(CCFL:Cold Cathode Fluorescent Lamp)用インバータ制御IC,LED照明用制御ICなどのアナログ制御電源ICの開発に携わる.
  • 2014年 同社にてデジタル制御電源の開発に着手.デジタル電源制御用マイコンのアプリケーション,ファームウェア開発を担当

主な著書

  1. デジタル制御電源用マイコンMD6602のすべて 第6回 デジタル力率改善回路の設計,トランジスタ技術2016年12月号,CQ出版社.


紹介動画

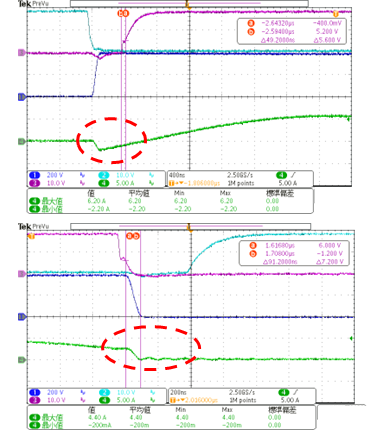

高電圧回路ではFETの出力容量と逆回復電荷量に対するケアが重要

部品の熱は90%以上が基板側から逃げる!

本製品を購入された方へ 「講義動画とテキストの視聴方法」

下記リンク先(青字)をクリックして,本製品購入後にメールにてお知らせしたパスワードを入力してください.

講義動画(著作権保護のためパスワードがかけられています)

「高効率電源設計のためのSiC/GaNトランジスタ活用 100の要点」講義動画.mp4(4時間23分55秒)

  • 00:00:10 【セッション1】実験!SiC/GaN FETを高速かつ安全に駆動する回路設計技術
  • 00:55:51 【セッション2】実験!EV用SiCインバータの数k~30MHz電磁界ノイズ対策 要点10
  • 01:49:45 【セッション3】実験!最新放熱技術と熱シミュレーションによるSiC/GaNインバータの小型化 要点10
  • 02:45:15 【セッション4】GaN搭載ブリッジレスPFCとLLCコンバータで作る高効率電源設計事例
  • 03:35:30 【セッション5】電源効率改善のためのデジタル制御設計手法 要点10

講義テキスト(著作権保護のためパスワードがかけられています)
