高周波信号の損失要因その1「DC抵抗」

図1　銅の電気抵抗率は 1.68×10^-8$\Omega$m．線路幅0.1mm，箔厚18μm，長さ100mmのストリップ線路のDC抵抗値は約1$\Omega$画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志

高周波信号の損失要因の1つ「DC抵抗」

電源回路や信号伝送路におけるDC抵抗は，信号減衰の重要な要素の1つです．高速ディジタル信号では長い伝送線路を用いることが多く，DC抵抗による損失が無視できません．DC抵抗は，導体の電気抵抗率 $\rho$ [$\Omega$m]，断面積 $S$ [m$^2$]，長さ $L$ [m] の関係から，次の式で求められます．

\[ R = \frac{\rho L}{S} \]

$\rho$ は金属固有の値であり，銅の電気抵抗率は $1.68 \times 10^{-8}$ $\Omega$m です．線路幅0.1mm，箔厚18μm，長さ100mmのストリップ線路のDC抵抗値は約1$\Omega$になります．

伝送線路のロスを最小化するには？

高周波信号の損失を抑えるためには，以下の対策が考えられます．

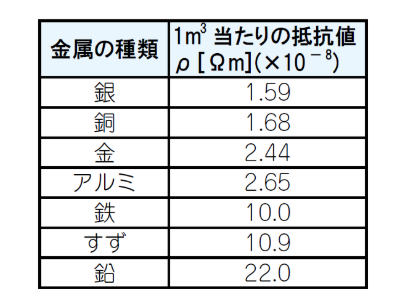

  1. 低抵抗率の金属を選択する：銀（1.59 × 10$^{-8}$ $\Omega$m）や銅（1.68 × 10$^{-8}$ $\Omega$m）は低い電気抵抗率をもち，伝送線路に適しています
  2. 線路の断面積を増やす：断面積 $S$ を増やすことで，抵抗値 $R$ を低減できます
  3. 伝送線路を短くする：長さ $L$ を短くすることで，損失を抑えることが可能です

電気抵抗率と高周波信号の関係

高周波信号の伝送には，電気抵抗率 $\rho$ の低い材料が不可欠ですが，DC抵抗だけでなく「表皮効果」も考慮する必要があります．

表皮効果にも配慮

高周波信号が導体を流れる際，電流は導体の表面近くに集中します．この現象を表皮効果と呼び，GHz帯のミリ波では顕著になります．表皮効果により，実際に電流が流れる有効断面積が小さくなり，抵抗が増加します．導体の厚みを増やしても，表皮効果によって内部の電流はほとんど流れず，損失が大きくなるのです．

低損失基板の選定

高周波基板では，以下の特性が求められます．

  1. 低い電気抵抗率：銅や銀などの導体材料を使用する
  2. 低誘電率・低誘電正接の絶縁体：誘電損失を抑え，信号減衰を低減する
  3. 適切な基板厚と線路幅の設計：表皮効果の影響を抑えるための適切な線路設計が必要

〈著:ZEPマガジン〉
