5G時代の先進ミリ波ディジタル無線実験室

主な伝送路の特性計算式

特性インピーダンスと伝搬速度，そしてロスで評価できる

5G時代の先進ミリ波ディジタル無線実験室

特性インピーダンスと伝搬速度

特性インピーダンス，伝搬速度，そしてロスは，信号の品質を決定する重要な要素です．特性インピーダンスは，伝送線路に流れる電流と電圧の関係を表し，伝搬速度は信号が伝わる速さ，ロスは信号が進むにつれて失われるエネルギです．

5G時代の無線通信では，次の3種類の伝送線路が主に使用されます．

1．同軸ケーブル

同軸ケーブルは，シンプルな構造をもち，特性インピーダンスが容易に計算できます．ケーブル内で信号が伝搬する速度は，誘電体の誘電率によって決まり，ポリエチレンなどの絶縁体が使われることが多いです．伝搬速度の計算は，ケーブル内での波長が空気中での波長の約66%に短縮されることを示しています．この波長短縮率が重要で，信号の伝搬における定在波の大きさやインピーダンス・マッチングに役立ちます．

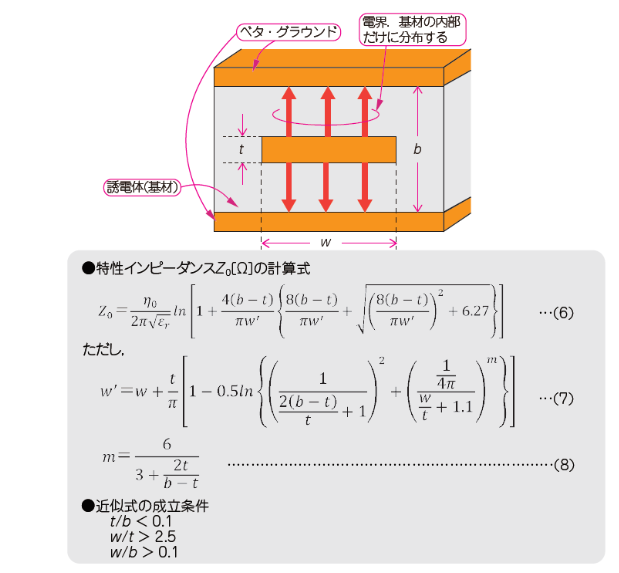

2．ストリップ線路

ストリップ線路は，主にプリント基板に用いられる伝送線路で，その特性インピーダンスは，導体の厚さと幅，基板の厚さによって決まります．基板の厚さが小さくなり，導体厚みと幅の比が小さい現代では，近似式を用いた計算が重要です．ストリップ線路はクロストークが発生しにくい構造をしており，高密度な回路に適していますが，誘電損失や銅損失が比較的大きいという欠点もあります．

3．マイクロストリップ線路

マイクロストリップ線路は，プリント基板の表面に配置された伝送線路で，構造が複雑で電界が広く分布します．これにより，波長短縮率の計算が複雑になりますが，伝搬速度やインピーダンスを正確に計算することが可能です．空間に接しているため，銅損や誘電損が小さく，特性インピーダンスを維持しやすい特徴があります．これにより，ミリ波帯や高周波の信号伝送において高い性能を発揮します．

伝送線路の特性と通信品質

特性インピーダンスの影響

伝送線路の特性インピーダンスは，信号がどれだけ効率的に伝送されるかに直結します．特性インピーダンスが一致していない場合，信号反射が発生し，これが通信の効率を大きく低下させる原因になります．ミリ波帯では，インピーダンスの不整合が伝送品質に与える影響が顕著です．同軸ケーブルやストリップ線路を使用する場合，設計時にこのインピーダンスを適切に調整することが，低損失で効率的な信号伝送を実現する鍵になります．

伝搬速度と通信距離

伝搬速度は，信号が伝送線路内を進む速度を表し，これが伝送距離や通信速度に影響を与えます．伝搬速度が速ければ，信号が長距離を短時間で伝送できるため，通信速度も高速になります．ストリップ線路やマイクロストリップ線路では，信号が基板内の誘電体を通るため，伝搬速度は誘電率に大きく依存します．

ロス（減衰）の影響

ロスは，信号が伝送線路を進む際に失われるエネルギを表します．特に高周波信号においては，ロスが通信品質に与える影響が大きくなります．同軸ケーブルやマイクロストリップ線路のような伝送線路では，導体の抵抗や誘電体の損失がロスを引き起こします．このため，伝送線路の設計においては，ロスを最小限に抑えることが求められます．〈著:ZEPマガジン〉
