5G時代の先進ミリ波ディジタル無線実験室


電磁波の漏れが少ない伝送線路

伝送線路の電流と電界に注目

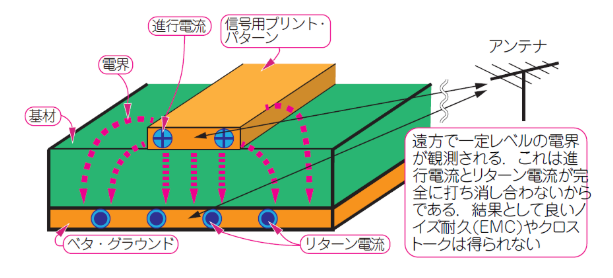

図1　高周波基板設計においては電界と電流の関係を理解することが重要．電界は金属の端など尖った部分に集中しやすく，RF電流もその影響を受けやすい性質をもつ．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志

電磁波の漏れが少ない伝送線路を作る

電磁波の漏れを最小限に抑え，信号品質を維持するための伝送線路設計が重要です．伝送線路における電流の流れや電界の分布を適切に制御することで，クロストークやノイズの影響を抑制し，安定した通信を実現できます．

RF電流とDC電流の流れるルートの違い

電流は，往路と復路が揃って初めて流れるため，伝送線路内では必ずループが形成されます．これは，DC（直流）でもRF（高周波）でも同様ですが，流れるルートには違いがあります．マイクロストリップ線路では，RF電流のリターン電流は伝送路の直下を流れる傾向があります．一方，DC電流のリターン電流は，もっとも抵抗値が低いルートを選びます．この違いを理解し，適切な配線設計を行うことで，ノイズや電磁波漏れを抑えることができます．

電界と電流の関係を考慮した設計

電界と電流の関係を適切に理解することが，高周波基板設計において極めて重要です．電界は金属の端など尖った部分に集中しやすく，RF電流もその影響を受けやすい性質をもちます．プリント・パターンの端に進行電流が集中し，リターン電流はベタ・グラウンド内で広がるため，電界の封じ込めが不十分な場合には，ノイズ放射やクロストークの原因になります．基板の誘電体層が薄ければ，電界は狭い範囲に収まり，リターン電流の広がりも制御しやすくなります．

キーワード

1．マイクロストリップ線路とストリップ線路の違い

ミリ波帯で使用される代表的な伝送線路には，マイクロストリップ線路とストリップ線路があります．マイクロストリップ線路は，基板表面に導体パターンを配置し，裏面をベタ・グラウンドとする構造をもちます．この構造では，電磁波が外部に放射されやすい一方，設計が容易であるという利点があります．一方，ストリップ線路は，導体が基板内に埋め込まれ，上下をグラウンド・プレーンで挟んでいるため，電磁波の漏れが少なく，安定した伝送が可能です．

2．リターン電流とクロストークの関係

リターン電流の流れ方によって，クロストークやノイズの影響が変わります．リターン電流が広範囲に広がると，隣接する伝送線路との間で不要な結合が発生し，クロストークが増加します．これを防ぐためには，リターン電流を意図的に制御し，グラウンド・プレーンを適切に配置することが重要です．誘電体層の厚みを適切に選定することで，電界の広がりを抑制し，不要な放射を低減できます．

3．ミリ波帯の電磁波漏れ対策

ミリ波帯では，波長が短いため，金属パターンの形状や基板材料の影響を受けやすくなります．パターンの角やギャップ部分で電磁波の放射が発生しやすいため，適切なシミュレーションを行い，損失を最小限に抑える設計が求められます．グラウンドの貫通ビア（スルーホール）を適切に配置し，リターン電流の経路を短縮することで，電磁波漏れを抑制することが可能です．〈著:ZEPマガジン〉

動画を見る，または記事を読む
