USBソフトウェア測定器 ADP5250 試用レポート2

480MSPSのUSB2.0インターフェースを評価

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

高速シリアル通信の定番「差動インターフェース」の評価に使ってみた

ADP5250は1GSPSのサンプリング速度をもつUSBソフトウェア測定器です．技術解説記事「高精度基準搭載＆1GSPS広帯域！USBソフトウェア測定器 ADP5250誕生」では，高速差動信号「USB2.0 480MSPS」の観測を通じてその実力を試しています．

テスト対象は高速差動信号です．信号波形の正確な観測には，伝送路インピーダンス整合や遅延差の調整が重要です．

USB差動信号の取り出しにおいて，以下のような工夫を施しました．

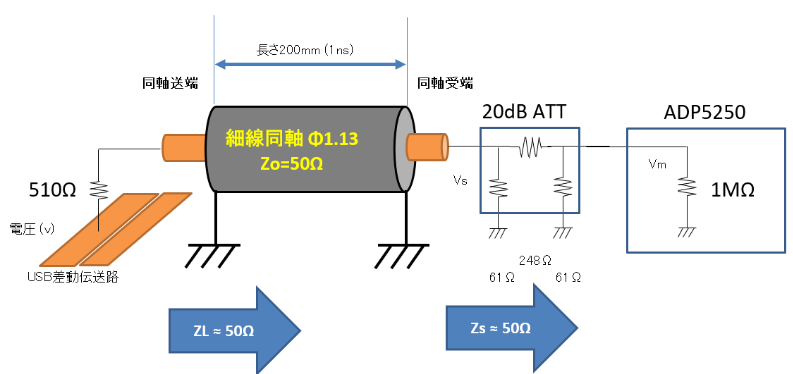

1．同軸ケーブルによる信号取り出し

USB伝送路から，2本の等長同軸ケーブルを用いて信号を取り出しました．この際，伝送路のインピーダンスに影響を与えないよう，510$\Omega$の直列抵抗を挿入．また，接続箇所のグラウンドはベタにはんだ付けすることで，ノイズの影響を最小限に抑えました．

2．20dBアッテネータの挿入

CH-1とCH-2の入力部には，BNC-SMA変換アダプタと20dBアッテネータを挿入しました．これにより，ADP5250の入力インピーダンス（1M$\Omega$）を50$\Omega$に調整し，反射を最小限に抑えます．これらの対策により，数GSPSのディジタル信号も安定して観測できます．

3．USB差動信号観測の実際と結果

最大サンプリング・レート1GSPSのADP5250は，USB2.0通信速度480MSPSの波形を正確に記録できます．同軸線路内の誘電体特性に基づき，CH-1とCH-2間の遅延差は20mm以下に抑える必要があります．

高速差動信号観測の基礎知識

Gbps超の高速信号観測では，次の課題に配慮が必要です．

1．インピーダンス整合の重要性

高速信号は，伝送路の特性インピーダンス（$Z_0$）と受端インピーダンスが一致しないと多重反射が発生します．20dBアッテネータを用いて$Z_0=50$\Omega$の条件を整えることで，多重反射を回避します．

2．信号の遅延差管理

CH-1とCH-2の信号遅延差は，サンプリング・レート1GSPSの1/10（約100ps）以下である必要があります．同軸ケーブル1mあたりの遅延が4.83ns/mであることから，長さ差は20mm以内に抑える必要があります．この精密な長さ調整が，正確な観測を可能にします．

USB差動信号の取り出し方法

差動信号を観測する際には，等長の同軸ケーブルを使いましょう．ループ面積がゼロになるようにして，ノイズ誘導の影響を最小限に抑えます．グラウンド・ケーブルの長さを最短にする工夫も重要です．〈著：ZEPマガジン〉
