初めてのBeyond5G開発 高C/N PLLの必要性


2周波数逓倍でC/Nは6dB悪化

［受講無料］広帯域ソフトウェア無線＆フェーズドアレイANT開発 要点100（2025年2月28日～3月7日）

ミリ波5G開発における課題の1つ C/N

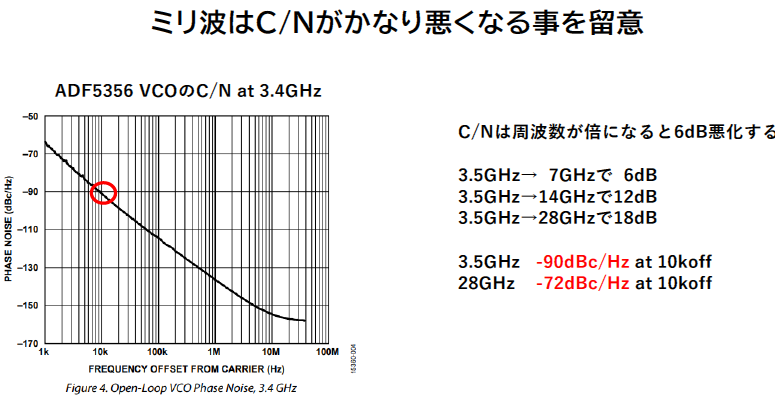

図1　ミリ波帯では，周波数逓倍に伴いC/Nが6dB悪化する課題がある．3.4GHzで-90dBcのC/Nが，28GHzでは-72dBcまで低下する．高C/N PLLの採用や電源ノイズの管理，逓倍の回数を抑えるなどの対策が必要．画像クリックで動画を見る．または記事を読む．［提供・著］加藤 隆志（ラジアン）
詳細：［KIT］ミリ波5G対応アップ・ダウン・コンバータ MkⅡ

高C/N PLLとジッタの関係

ミリ波を利用するBeyond5G通信機器の開発において，送受信システムの性能を大きく左右するのがジッタの抑制と信号対雑音比（C/N）の向上です．ミリ波帯での通信では周波数が高くなるため，C/Nが悪化する傾向にあります．

ループバック通信では送信（TX）と受信（RX）のローカル信号が同じジッタをもつため，ジッタの影響が相殺されます．しかし，実際の送受信通信ではRXのジッタが加わり，ジッタのパワーが3dB増加します．このため，Beyond5Gのような高性能通信システムでは，PLL（Phase-Locked Loop）の選択が極めて重要です．

ADF5356の特性とC/Nの悪化

ミリ波通信に用いられるPLLシンセサイザの一例として，アナログ・デバイセズ社のADF5356があります．このデバイスは内部にVCO（Voltage-Controlled Oscillator）をもち，例えば3.4GHzの基本周波数を2倍に逓倍して7GHzに上げることが可能です．しかし，逓倍に伴いC/Nが6dB悪化する問題があります．この影響は次の式で説明されます．

$$ C/N_{\text{final}} = C/N_{\text{input}} - 6 \times n $$

$n$は逓倍の回数です．ADF5356の出力をさらにアップコンバータで4倍に逓倍する場合，最終的にC/Nは18dB悪化します．3.4GHzで-90dBcのC/Nをもつ場合，28GHzでは-72dBcまで低下します．

高C/Nを実現するには

C/Nの悪化を最小限に抑えるためには，以下がポイントです．

  1. 高C/NをもつPLLの採用
    ADF5356は3.4GHzで高いC/N性能を発揮しますが，逓倍の影響を考慮して設計する必要があります
  2. ジッタの低減
    基板設計や電源ノイズの管理を徹底し，PLLが安定動作する環境を確保します
  3. 逓倍の回数を抑える
    必要最低限の周波数逓倍にとどめることで，C/Nの劣化を抑制できます

C/Nとは

C/Nは搬送波（キャリア）信号のパワーとノイズパワーの比を示す指標で，デシベル（dB）単位で表されます．通信システムでは，高いC/Nが高品質な信号伝送を意味します．たとえば，C/Nが高いと信号がノイズに埋もれる可能性が低く，誤り訂正の負担も軽減されます．

逓倍がC/Nに与える影響

周波数逓倍は信号の基本波成分を増幅しますが，同時にノイズも増幅するため，結果としてC/Nが悪化します．逓倍の回数が増えると，C/Nは次第に悪化します．

入力信号のC/Nが-90dBcで，逓倍回数が3回の場合，出力信号のC/Nは-108dBcまで低下します．このため，逓倍回数を最小限に抑えることが重要です．

Beyond5GにおけるC/Nの重要性

Beyond5Gでは，ミリ波帯（30GHz以上）の高周波数が利用されるため，C/Nの管理が通信品質を左右します．高C/Nを維持することで，信号の劣化を防ぎ，データ通信速度や信号の安定性を向上させることができます．このため，高性能なPLLやVCOの選択が欠かせません．〈著：ZEPマガジン〉
